星型排布径向引擎连杆传动组件结构

项目分类:发动机 发布时间:2026-06-18 ID:1187118
  • 星型排布径向引擎连杆传动组件结构
  • 星型排布径向引擎连杆传动组件结构
  • 星型排布径向引擎连杆传动组件结构
  • 星型排布径向引擎连杆传动组件结构
  • 星型排布径向引擎连杆传动组件结构
  • 星型排布径向引擎连杆传动组件结构

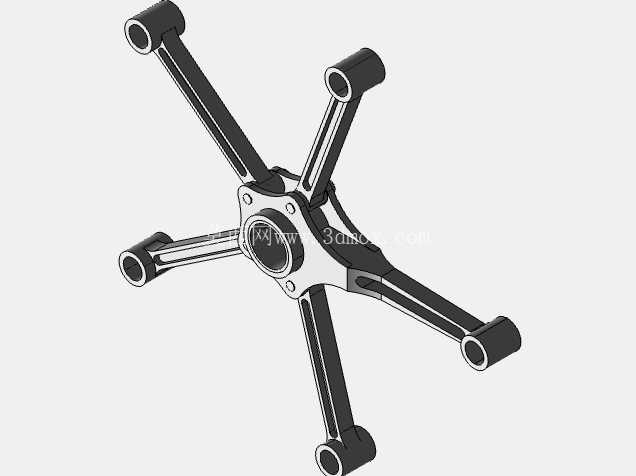

这套径向引擎传动组件采用五缸星型排布结构,核心围绕中心曲轴安装位做等角度辐射布局,每根连杆的轴孔中心与中心回转中心的距离保持严格一致,保证各缸做功行程的相位差均匀分配,避免动力输出出现扭矩波动。从实际应用场景来看,这类结构多用于轻型通航动力、小型航模动力以及部分老式固定翼航空发动机的传动段,相比直列排布的引擎组件,径向布局可以在更小的轴向空间内布置更多做功单元,大幅缩短动力单元的整体长度,适配机头空间紧凑的安装需求。

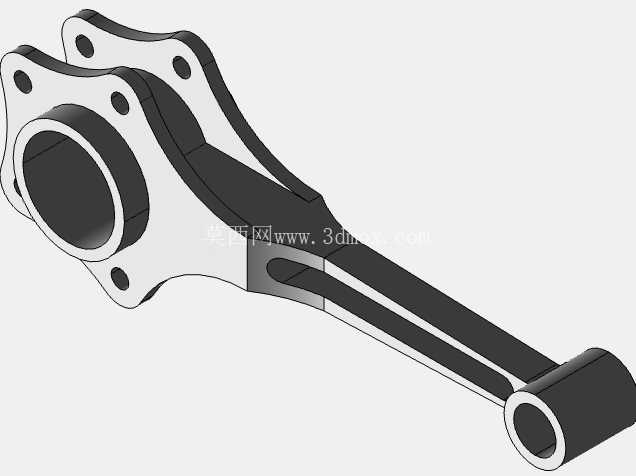

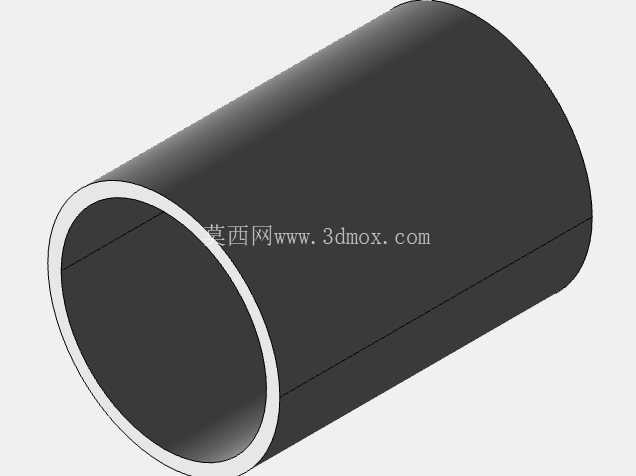

设计过程中首先确定了中心轮毂的安装边界,中心的通孔为曲轴配合位,孔壁预留了键槽安装空间,保证扭矩传递过程中不会出现周向打滑,轮毂外圈的五个连接凸台做了等角度切分,相邻凸台的夹角严格控制在72度,每处凸台都设计了销轴安装孔,孔位与连杆大端的轴套配合间隙控制在滑动配合公差范围内,保证连杆摆动过程中无卡滞。连杆本体采用变截面设计,靠近大端的位置截面厚度更大,用来承受做功瞬间的冲击载荷,往小端方向逐步收窄截面,在保证结构强度的前提下尽可能降低往复运动的惯量,小端的轴孔用来连接活塞销,孔口位置做了倒角处理,方便装配时活塞销的导入,同时避免锐边割伤活塞销表面的润滑层。

从安装边界来看,整套组件展开后最大回转直径由连杆长度决定,设计时已经考虑了运转过程中连杆摆动的最大外轮廓,相邻连杆在摆动到最近位置时预留了足够的安全间隙,不会出现运动干涉。中心轮毂的端面设计了多个螺栓安装孔,用来固定配重盘或者正时齿轮,孔位的分度精度直接影响引擎运转的平稳性,建模时所有孔位都采用阵列特征生成,保证位置度符合装配要求。连杆与轮毂连接的销轴采用浮动安装设计,销轴两端设置了卡簧槽,装配后用卡簧限位,防止销轴高速运转时脱出。

实际使用过程中,这套组件的受力工况比较复杂,做功冲程时活塞的推力通过连杆传递到中心曲轴,带动曲轴旋转输出扭矩,其余冲程时连杆则跟随曲轴做往复摆动,因此连杆的杆身截面做了仿生优化,类似工字梁的截面形状在承受轴向压力和弯曲载荷时,比等直径圆杆拥有更高的强度重量比,有效降低高速运转时的离心载荷。中心轮毂的材质通常选用高强度锻铝,在保证强度的同时降低整体重量,连杆则可以根据使用场景选用合金钢或者高强度铝合金,航模应用场景下甚至可以选用碳纤维材质进一步降低惯量。

建模过程中所有配合面都做了公差适配,轴孔配合的间隙根据使用场景的润滑条件做了对应调整,油脂润滑的场景下间隙稍大,机油压力润滑的场景下间隙控制在更小范围,保证运转时润滑油膜可以稳定形成。组件的所有棱边都做了圆角处理,避免应力集中导致的疲劳断裂,尤其是连杆大小端与杆身的过渡位置,采用大圆弧平滑过渡,分散应力集中点,提升组件的疲劳寿命。整套结构没有多余的冗余设计,每个特征都服务于动力传递的功能需求,安装时只需要按照对应相位将连杆依次固定到中心轮毂的凸台上,再将整体组件套装到曲轴上,锁紧轴向固定螺母即可完成装配,后续维护时也可以单独更换某一根受损的连杆,不需要拆解整套组件,降低了维护成本。
