汽油发动机铝合金活塞结构设计

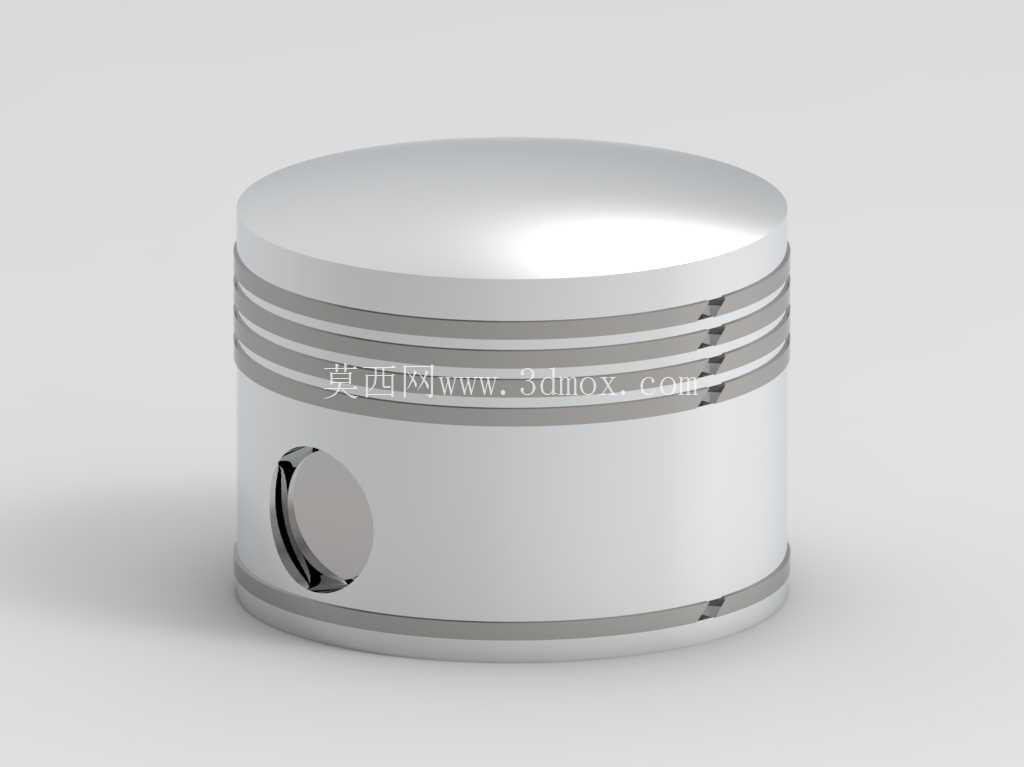

在往复式汽油发动机的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键运动部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。从实际装机场景来看，该活塞适配小排量自然吸气汽油机的气缸工况，在气缸套内沿轴线做高速往复直线运动，通过活塞销与连杆小头连接，将燃烧爆发产生的直线推力传递给连杆，进而驱动曲轴完成旋转运动输出扭矩，覆盖乘用车、小型通用动力机械等多数点燃式内燃机的应用场景。

从功能特性层面拆解，活塞头部的环槽结构是核心密封设计载体，三道环槽分别适配两道气环与一道油环：上部两道气环负责密封燃烧室，阻止高温高压燃气窜入曲轴箱，避免缸压损失导致动力下降；最下部的油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳，同时在缸壁留下均匀油膜保障润滑，降低活塞裙部与缸壁的摩擦损耗。活塞销座位于活塞裙部上方，采用对称式凸台结构，与活塞销采用全浮式配合设计，发动机正常工作温度下活塞销可在销座与连杆小头衬套内自由转动，保证受力均匀，避免局部应力集中造成销座开裂。裙部设计为微椭圆型面，冷态下裙部横截面长轴垂直于活塞销轴线方向，热态下因活塞销座方向金属量多、热膨胀量大，裙部会趋近正圆形，保证全工况下裙部与缸壁的配合间隙均匀，避免冷启动敲缸、热态拉缸的故障。

设计过程中需要重点考量多物理场耦合下的边界约束：首先是热负荷边界，活塞顶面直接接触最高可达2000℃以上的燃烧燃气，顶面采用微凹平顶设计，既可以配合气缸盖、气门形成合理的燃烧室形状，组织进气涡流提升油气混合均匀度，又能保证足够的结构强度承受燃气爆发压力，顶面厚度经过反复迭代，在保证刚度的前提下尽可能降低整体重量，减小往复运动惯性力，降低曲轴连杆机构的动载荷。其次是安装边界约束，活塞的外径尺寸与对应气缸套的内径采用基孔制间隙配合，配合间隙严格控制在0.02-0.04mm区间，间隙过小会导致热态下活塞膨胀卡滞，间隙过大则会造成密封不良、敲缸异响。活塞环槽的宽度、深度尺寸公差控制在微米级，保证活塞环安装后侧隙、背隙符合设计要求，既可以让活塞环在环槽内自由浮动贴合缸壁，又不会因间隙过大造成泵油效应加剧机油消耗。活塞销孔的同轴度、圆柱度公差要求极高，避免活塞销安装后出现偏载，造成活塞偏磨、销座异常磨损。裙部表面设计有细微的储油纹路，配合表面的石墨涂层处理，进一步降低冷启动阶段的摩擦系数，提升磨合期的可靠性。

从材料选型逻辑来看，采用共晶铝合金材质，密度仅为铸铁的三分之一左右，可大幅降低往复运动质量，适配汽油机最高可达6000rpm以上的高转速工况，同时铝合金的导热系数是铸铁的3-4倍，可快速将顶面吸收的燃烧热量通过活塞环传递给气缸壁，再通过冷却系统带走，避免活塞顶部温度过高造成材料强度下降、爆震等问题。在结构细节处理上，活塞销座与裙部的过渡位置采用大圆角过渡设计，分散应力集中点，承受做功冲程瞬时最高可达5-8MPa的燃气爆发压力时，不会出现应力开裂。环槽部位采用阳极氧化硬化处理，提升环槽的耐磨性能，避免长期运行后环槽磨损变宽导致密封失效。整个活塞的质量经过严格的分组匹配，同一台发动机装配的活塞质量差控制在5g以内，保证曲轴运转的动平衡精度，降低整机振动与噪声。实际运行过程中，活塞还要承受反复的交变载荷，做功冲程承受向下的爆发压力，进排气冲程则受连杆带动做上下往复的惯性运动，因此结构设计时还要兼顾疲劳强度，通过有限元分析反复优化壁厚分布，在轻量化的前提下保证各部位的安全系数满足全寿命周期的使用要求，避免长期交变载荷下出现疲劳断裂故障。
