汽车管路连接用菱形法兰安装构件

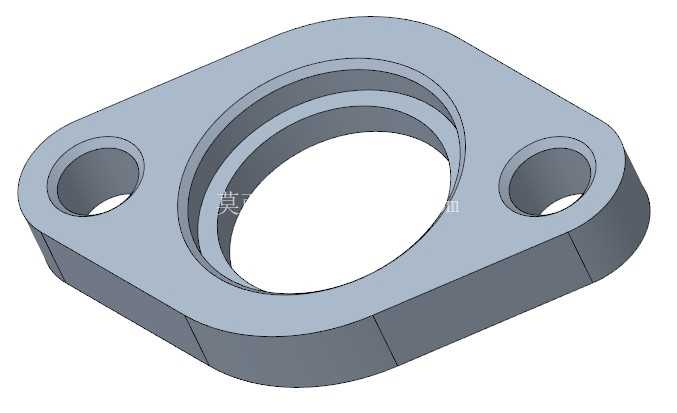

这款菱形法兰构件主要应用在汽车流体管路系统的对接场景中，常见于发动机舱内的冷却管路、燃油管路或是液压辅助管路的端部连接位置，也可适配部分工业管道系统的紧凑型安装工位，解决狭小空间内管路对接的同轴度保持与密封压紧需求。从实际使用场景来看，这类法兰不需要配套大尺寸的圆形法兰盘，在周边有其他零部件干涉的安装位上，菱形切边的外形可以有效避让周边的线束、支架或是其他管路，避免安装过程中出现空间干涉，也能减少后期车辆运行过程中法兰与周边部件的摩擦磕碰风险。

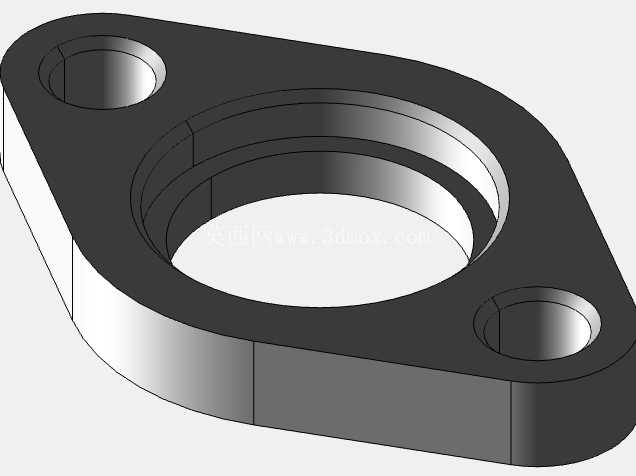

从功能特性上看，构件中心的大直径通孔为流体过流通道，内壁做了阶梯式结构设计，靠近安装面的一侧台阶可用于嵌入密封垫片或是对接管路的定位凸台，装配时能快速实现管路与法兰的同轴定位，不需要额外的找正工装即可保证密封面的贴合度，降低装配时的密封失效概率。两侧对称布置的安装孔为螺栓穿装位，两个孔的中心距经过公差匹配，适配对应规格的标准六角螺栓，安装时螺栓从法兰一侧穿入，对接端的螺纹孔或是螺母锁紧后，可将法兰与对接面均匀压紧，保证密封面的压力分布均匀，避免出现局部压应力不足导致的渗漏问题。法兰的整体厚度经过强度校核，在对应管路的额定工作压力下，不会出现压紧变形导致的密封面翘曲，同时控制了整体重量，符合汽车零部件轻量化的设计要求。

设计思路上，这款法兰没有采用常规的圆形法兰外形，而是将法兰本体设计为两端带安装耳的类菱形结构，在保证两个安装孔周边有足够压紧受力面积的前提下，切除了圆形法兰上无功能需求的多余部分，既减少了原材料的消耗，也缩小了法兰的整体外轮廓尺寸，适配紧凑的安装空间。中心通孔的阶梯结构做了圆角过渡处理，避免流体流经时出现直角区域的涡流阻力，也能减少应力集中导致的法兰本体开裂风险，在管路存在小幅振动的工况下，圆角过渡的结构可以分散振动带来的交变应力，提升构件的疲劳寿命。安装孔的位置做了沉台设计吗？不，从结构来看安装孔为直通孔，孔口做了小倒角处理，方便螺栓穿装时的导向，也能去除孔口的加工毛刺，避免装配时毛刺掉落进入管路系统造成污染。

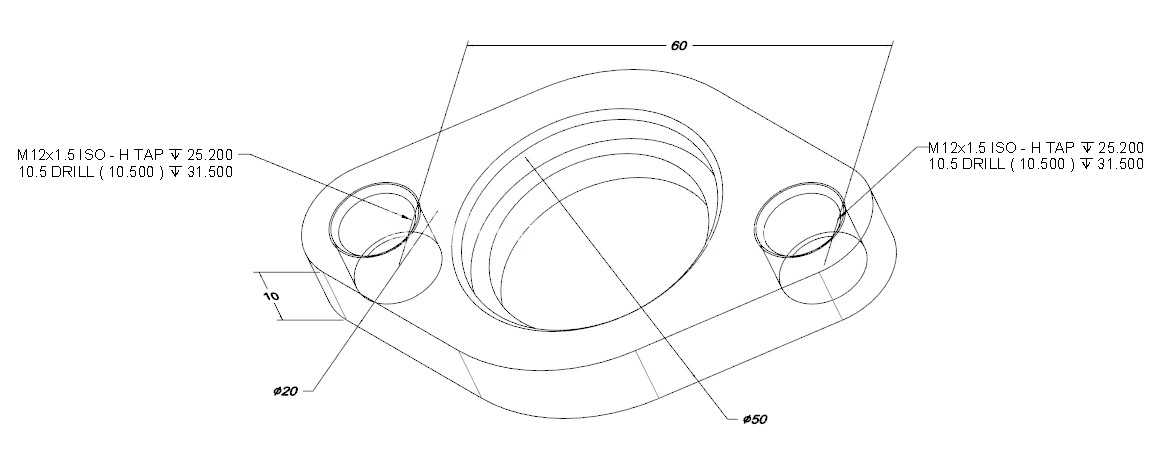

从安装边界来看，这款法兰的外轮廓最大宽度由两个安装耳的外侧距离决定，安装时需要预留的操作空间仅需覆盖两个螺栓的锁紧工位，不需要像圆形法兰那样预留整周的扳手操作空间，在Z向的安装高度仅为法兰自身厚度加上螺栓头部的高度，适合安装在距离周边壳体较近的位置。中心通孔的直径匹配对应管路的通径要求，阶梯段的内径与对接管路的外径做间隙配合，装配时管路插入阶梯孔后可实现径向定位，不需要额外的支撑结构即可保证管路与法兰的同轴度。两个安装孔的中心连线与法兰中心通孔的轴线垂直，保证螺栓锁紧时的压紧力方向与密封面垂直，避免出现偏载导致的密封垫片压偏失效。实际装配过程中，先将密封垫片放置在法兰与对接面之间，再穿入两个螺栓，采用对角分次锁紧的方式逐步压紧，即可保证密封面的压力均匀，达到额定的密封压力要求。这类法兰构件在汽车的冷却系统、润滑系统以及低压燃油系统中应用广泛，相比传统的圆形法兰，其紧凑的外形更适配现代汽车发动机舱内密集的管路布置需求，在保证连接强度与密封性能的前提下，有效降低了零部件的占用空间与自身重量，也为管路系统的整体布局优化提供了更多的设计余量。
