六缸发动机缸体基座压铸结构设计

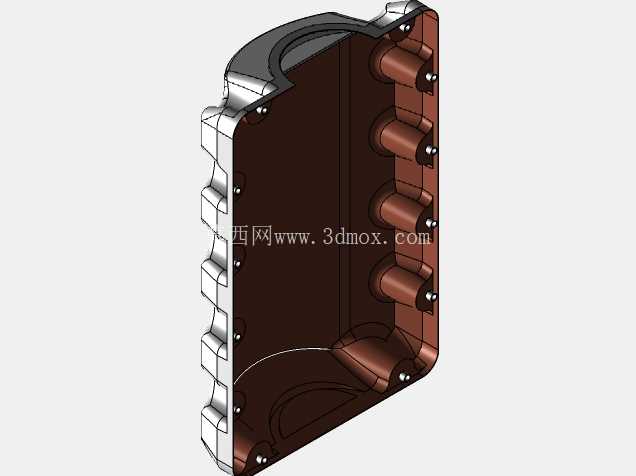

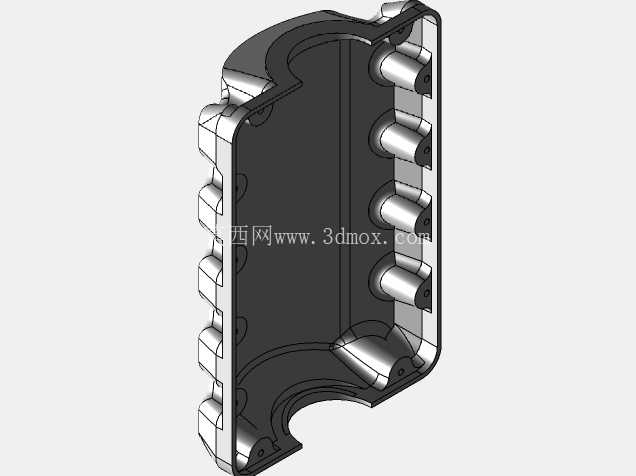

该结构为六缸发动机配套的缸体基座压铸成型件，是直列六缸动力单元的核心承载基体，主要应用于商用车动力总成、大排量乘用车发动机、固定式工业柴油发电机组等场景，承担缸套定位、曲轴箱上半部分承载、外围附件安装基准的核心作用。从实际装机工况来看，该部件需要承受燃烧室做功传递的周期性冲击载荷、曲轴高速运转的振动载荷，同时还要为冷却水道、润滑油道提供密封安装界面，因此结构设计阶段优先保障了整体刚性与安装点位的位置精度。

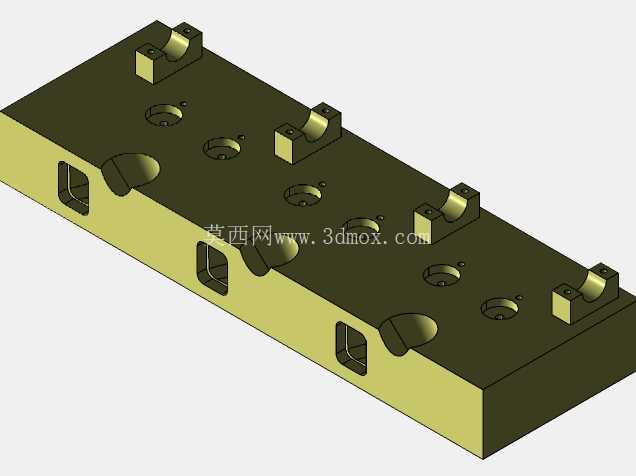

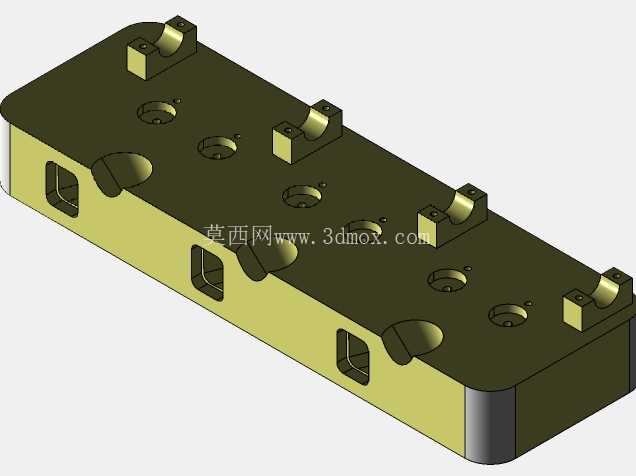

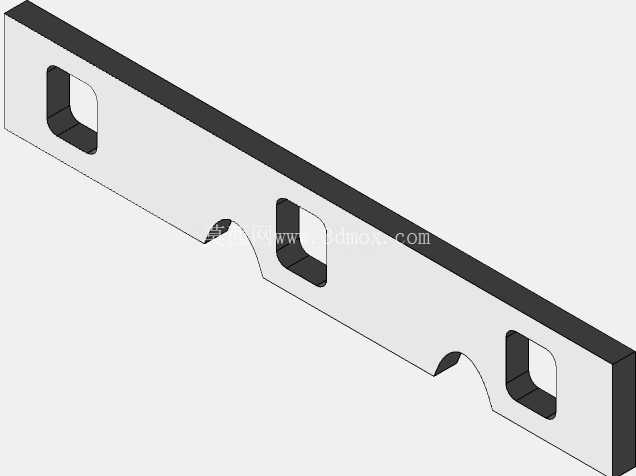

设计过程中首先确定了直列六缸的排布基准，六个缸套安装位沿基座长度方向等距排布，每个安装位周边预留了缸盖螺栓的沉孔位置，沉孔深度与同轴度公差按照压铸工艺的成型精度做了适配，避免后续机加工余量过大导致的成本攀升。基座侧面的方形开孔为润滑油道与冷却水道的工艺成型孔，压铸阶段直接预留出砂芯定位位置，后续清砂后通过堵盖密封即可形成完整的流道，相比完全机加工流道的结构，压铸成型的流道内壁粗糙度更稳定，冷却液与润滑油的流动阻力更小，同时能减少壁厚差带来的铸造应力集中问题。

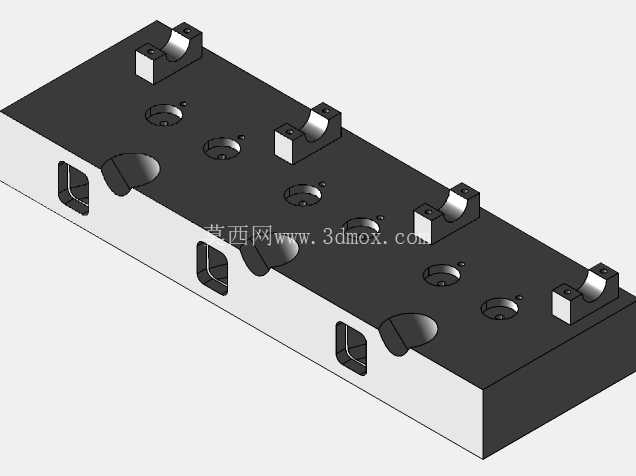

基座顶面的凸起支座为凸轮轴轴颈的安装位，每个支座的安装面高度公差控制在0.05mm以内，保障凸轮轴转动时的同轴度要求，避免轴瓦偏磨。支座侧面的开孔为凸轮轴位置传感器、润滑油喷油嘴的安装接口，接口位置与缸体主油道直接连通，装配后无需额外加工油道孔。基座底部的结合面为与曲轴箱下半部分的连接面，整个平面平面度要求不超过0.08mm，压铸阶段预留0.3mm的精铣余量，既可以消除压铸成型的表面变形，也能保障密封垫安装后的密封性能，避免漏油、漏水问题。

从安装边界来看，该基座长度适配直列六缸发动机的常规排布尺寸，宽度方向预留了发动机悬置的安装点位，悬置安装位的加强筋从基座主体延伸至安装面，将动力总成的载荷直接传递至悬置软垫，避免局部应力过大导致的基座开裂。基座壁厚采用了渐变设计，主承载区域壁厚设置为8mm，流道区域壁厚控制在5mm，既保障了整体刚性，也控制了铸件整体重量，符合动力总成轻量化的设计趋势。

压铸工艺设计阶段，针对六个缸套安装位的厚大区域，设置了局部冷却回路，避免铸件成型时出现缩松、缩孔缺陷，影响缸套安装后的密封性能。所有转角位置都做了R2-R5的圆角过渡，减少压铸时的铝液湍流问题，同时降低应力集中系数，提升部件的疲劳寿命。部件上的所有安装孔都做了拔模斜度设计，拔模角度控制在1°-1.5°，既方便压铸脱模，也不会影响后续机加工的定位精度。

在实际装配场景中，该基座作为发动机的核心基准件，所有外围附件包括发电机、空调压缩机、起动机、水泵、机油滤清器的安装位都集成在基座侧面，减少了额外的安装支架数量，提升了动力总成的集成度，降低了总装环节的装配复杂度。基座上的定位销孔位置与缸盖、曲轴箱的定位销精准适配，保障总装时各部件的位置精度，避免出现活塞偏缸、气门间隙异常等装配问题。针对发动机运转时的热膨胀问题，设计阶段也考虑了铝合金材料的热膨胀系数，在缸套安装位预留了合适的过盈量，保障发动机在工作温度下缸套与基座的配合紧度符合要求，不会出现缸套松动、漏水的故障。
