重型刚性法兰联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1187161
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案
  • 重型刚性法兰联轴器结构设计方案

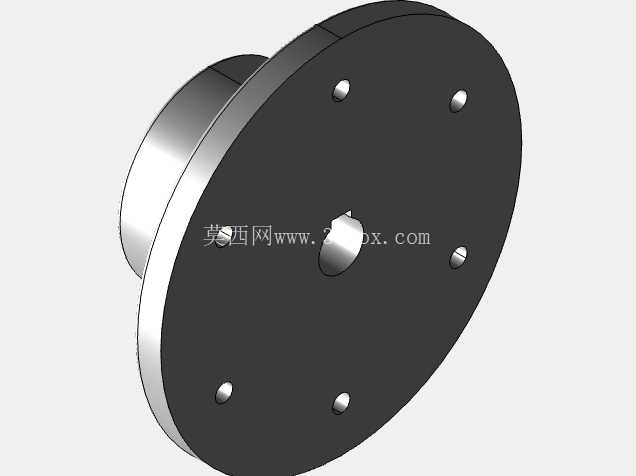

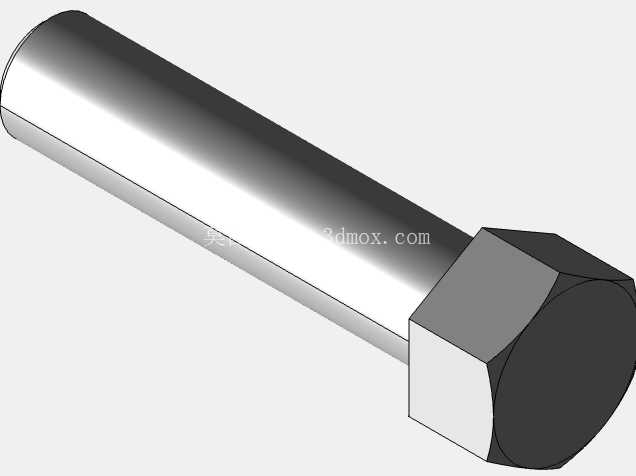

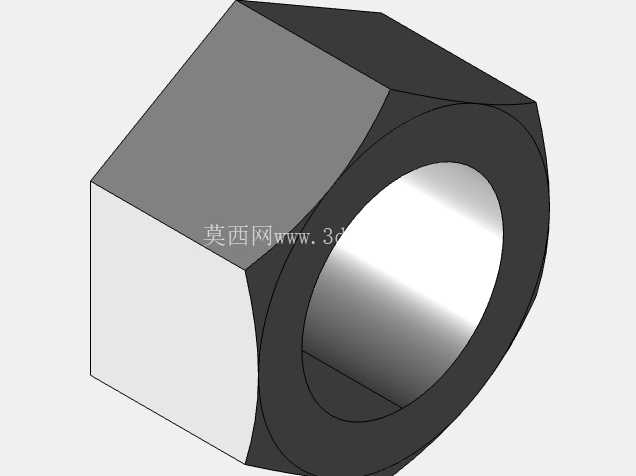

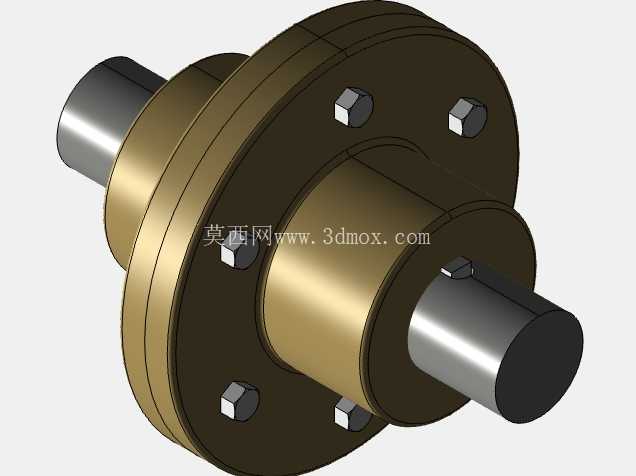

  法兰盘的结合面加工有0.8μm粗糙度的定位止口,两个半联轴器对接时止口先嵌入配合,可在螺栓预紧前实现两轴的初步对中,大幅降低现场安装时的同轴度找正难度,止口的配合公差选用H7/js6,既保证定位精度,又不会因为公差过紧导致拆装时出现卡滞。连接螺栓采用铰制孔用螺栓设计,螺栓杆部与法兰盘螺栓孔采用过渡配合,相比普通受拉螺栓,铰制孔螺栓可以直接通过杆部承受横向剪切载荷,传递扭矩的能力提升40%以上,螺栓的预紧力矩按照螺栓性能等级8.8级的标准取值,沿法兰圆周均匀对称拧紧,避免法兰盘结合面出现偏载导致的局部应力集中。在船舶动力舱、工业泵站、重载变速箱的传动链路里,法兰联轴器是承担高扭矩刚性连接的核心部件,这类应用场景普遍存在载荷波动大、同轴度要求高、维护空间受限的特点,设计阶段需要优先保障连接可靠性与拆装便捷性的平衡。从结构组成来看,该联轴器由两个对称布置的带毂法兰盘、六组六角头连接螺栓、配套防松垫圈组成,两端毂体分别与主动轴、从动轴采用过渡配合定位,配合段长度根据轴径大小按1.2-1.5倍轴径取值,确保轴与毂体之间不会在重载下出现相对滑移。

  法兰盘的盘体外缘做了R3的圆角过渡,减少应力集中点的同时,也能避免安装维护时尖锐边缘划伤操作人员,盘体上的螺栓孔采用沉孔设计,螺栓拧紧后头部完全沉入沉孔内,不会突出法兰外缘,保障联轴器运转时的安全性,也不会干涉周边的防护罩安装。从安装边界来看,该联轴器的径向最大尺寸为毂体外径的2.2倍,轴向总长度为两个毂体长度加上法兰盘贴合后的厚度,选型时需要预留至少15mm的轴向拆装空间,方便后期维护时无需移动两端连接的动力设备与负载设备,直接拆卸螺栓即可完成两个半联轴器的分离,大幅缩短设备检修的停机时间。

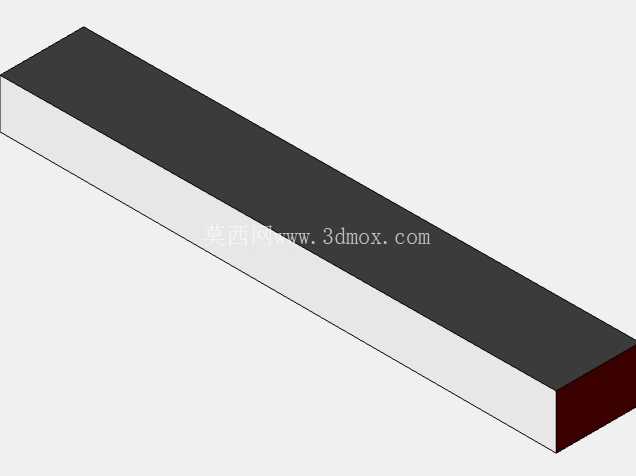

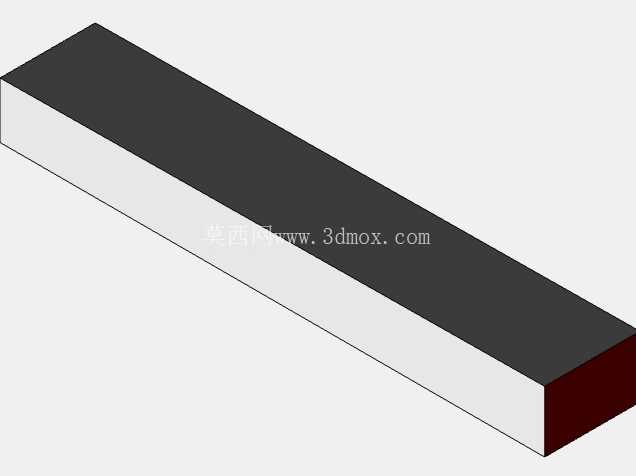

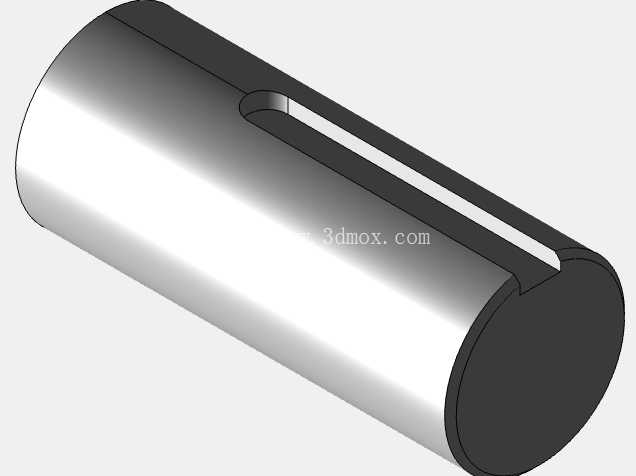

  在功能特性上,这类刚性法兰联轴器不具备补偿两轴相对偏移的能力,因此安装时必须保证两轴的径向偏移量不超过0.03mm,角向偏移量不超过0.05°,否则运转时会产生额外的附加载荷,加剧轴承受力,缩短整个传动链的使用寿命。设计阶段对法兰盘的受力做了有限元校核,在额定扭矩1.2倍的过载工况下,法兰盘的最大应力出现在螺栓孔与毂体的连接位置,应力值远低于铸铁或45号钢的许用应力,螺栓的剪切应力也在安全范围内,能够满足重载工况下的长期使用需求。两端的轴毂连接可以根据实际使用场景选择平键连接或者过盈连接,对于冲击载荷较大的应用场景,优先选用平键加过盈配合的组合连接方式,进一步提升连接的可靠性,键槽的位置与螺栓孔的位置错开30°布置,避免两个应力集中位置重合导致毂体强度下降。在实际选型应用中,需要根据传递的额定扭矩、轴径大小、转速范围匹配对应的法兰联轴器规格,转速较高的应用场景还需要对联轴器做动平衡校验,避免高速运转时产生振动。

  这类联轴器的结构简单,制造加工难度低,维护成本低,相比弹性联轴器,刚性法兰联轴器的扭转间隙为零,能够实现精准的扭矩传递,适合对传动精度有要求、载荷平稳、两轴对中精度能够得到保障的传动场景,在船舶主机与传动轴的连接、工业离心泵与驱动电机的连接、重型减速机与工作机构的连接场景中有着广泛的应用。建模过程中,对法兰盘的拔模斜度、铸造圆角都做了符合工艺要求的处理,铸件的壁厚保持均匀,避免铸造过程中出现缩孔、缩松等缺陷,所有的机加工面都标注了明确的粗糙度与形位公差要求,能够直接指导生产加工。
