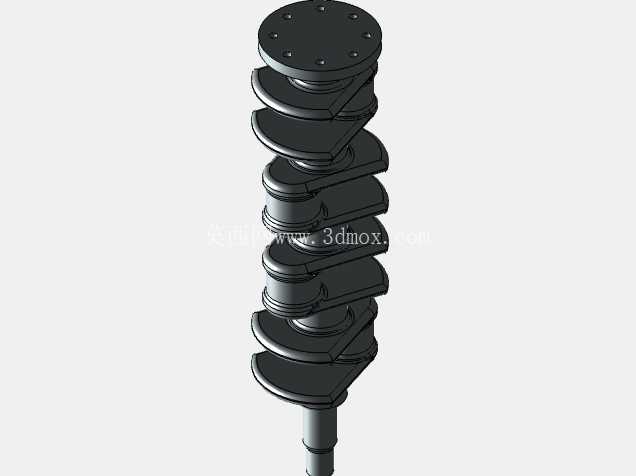

合金钢AISI4140材质发动机曲轴结构设计

　　设计阶段特意将所有轴颈与曲臂过渡位置的圆角半径统一设定为6mm，这个参数不是随意选取的：如果圆角过小，曲臂和轴颈衔接位置会出现明显的应力集中，在长期交变载荷作用下很容易萌生疲劳裂纹，最终导致曲轴断裂失效；而圆角过大又会侵占轴瓦的安装宽度，影响轴承的承载面积，6mm的取值是在反复校核应力分布、轴瓦安装边界后确定的平衡值，能在不影响轴承配合尺寸的前提下，把过渡位置的应力集中系数降到合理区间，大幅提升构件的疲劳寿命。在往复式内燃机的动力输出链路里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载部件，小到通用小型汽油机、大到重载柴油动力机组，只要采用曲柄连杆机构的动力装置，都离不开这类构件完成运动形式的转换。这款采用AISI4140合金钢设计的曲轴，在结构布局上采用多缸机常用的全支撑曲拐排布，每两个相邻曲拐之间都设置有主轴颈支撑位，能在高转速工况下分散各缸做功带来的交变载荷，避免轴系出现挠曲变形。

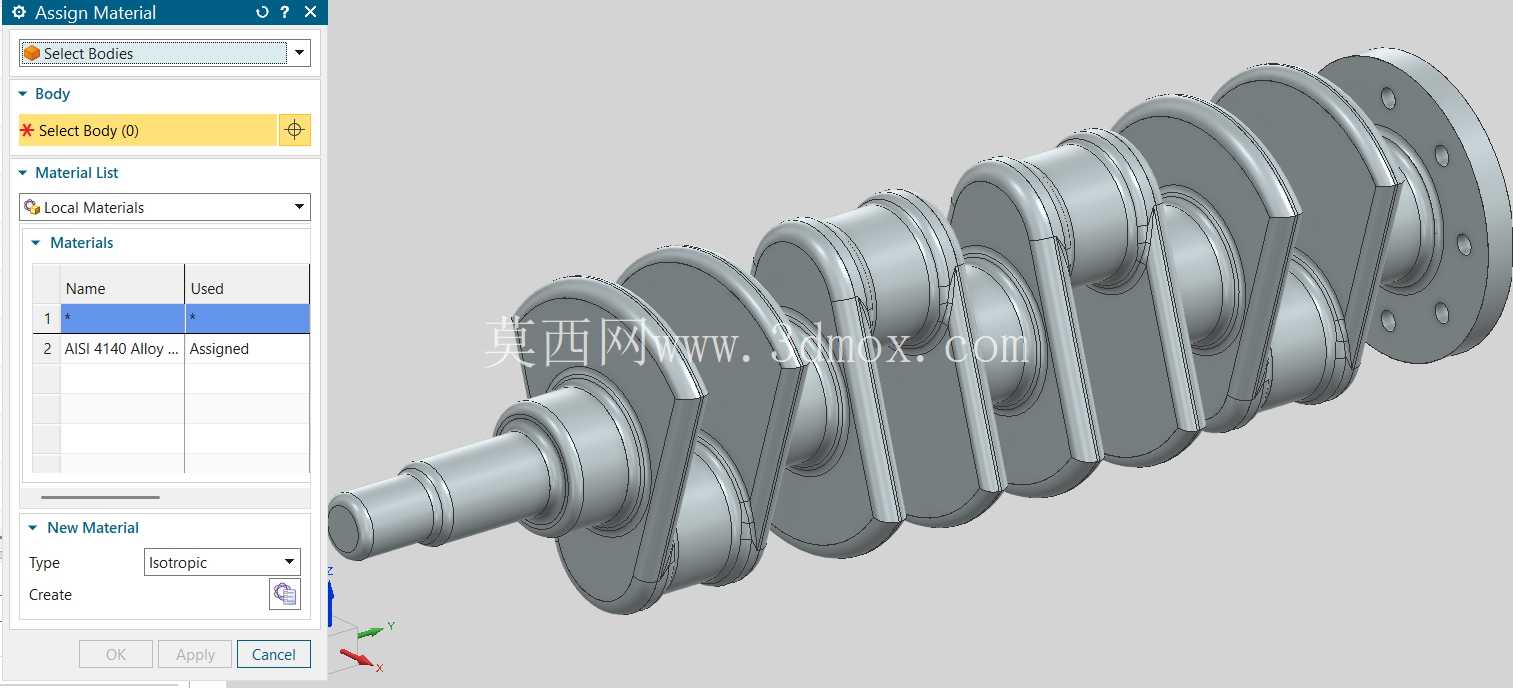

　　从安装边界来看，这款曲轴的主轴颈直径、连杆轴颈偏心距都严格匹配对应排量发动机的缸心距设计，输出端的法兰盘预留了标准螺栓孔位，可直接与飞轮组件连接定位，前端轴颈的尺寸也适配正时齿轮、皮带轮的安装公差，不需要额外做结构修改就能适配原有缸体的安装空间。材质选用AISI4140合金钢也是基于工况需求出发，这种合金结构钢经过调质处理后能获得良好的综合力学性能，既有足够的强度承受做功冲程的冲击载荷，又有不错的韧性抵抗交变应力带来的疲劳损伤，相比普通碳素钢材质，能在相同轴颈尺寸下承受更大的输出扭矩，适配更高功率的动力输出需求。

　　实际应用中，这类曲轴的油道设计也做了针对性优化，斜向贯通的油道孔能把主油道的压力机油直接输送到每个连杆轴颈表面，在轴颈和轴瓦之间形成稳定的油膜，避免干摩擦导致的轴瓦烧蚀、轴颈拉伤问题。曲臂的外形采用了轻量化的扇形结构，在保证曲臂抗弯强度的前提下尽可能去除多余材料，降低曲轴整体的转动惯量，让发动机的转速响应更灵敏，同时也减少了高转速下的旋转惯性力，降低平衡机构的设计负荷。需要注意的是，这类曲轴在装配时要严格控制各主轴颈的同轴度公差，还有连杆轴颈的相位角偏差，一旦相位角超差，会导致各缸的配气正时、点火正时出现错位，直接影响发动机的运行平稳性，甚至引发活塞撞气门等严重故障。

　　另外，圆角位置的表面粗糙度也有明确要求，不能有明显的加工刀痕，因为刀痕本身就是应力集中源，会大幅降低构件的疲劳强度，通常这类位置在精加工后还会做滚压强化处理，进一步提升表面的残余压应力，抵消部分工作载荷带来的拉应力。从使用场景来看，这款曲轴既可以适配固定动力机组的柴油发动机，也能用于车用动力的内燃机，只要缸径、行程、缸数匹配，就能完成动力转换输出的核心功能，其结构设计的冗余量也能满足一定范围的动力改装升级需求，不会因为小幅提升功率就出现结构强度不足的问题。
