工程机械履带行走系统导向轮结构设计

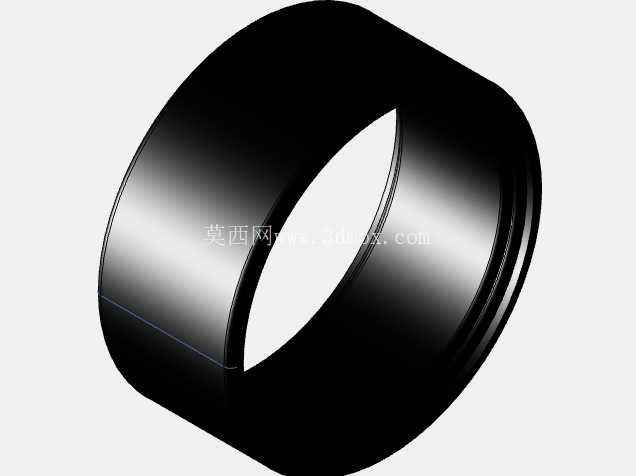

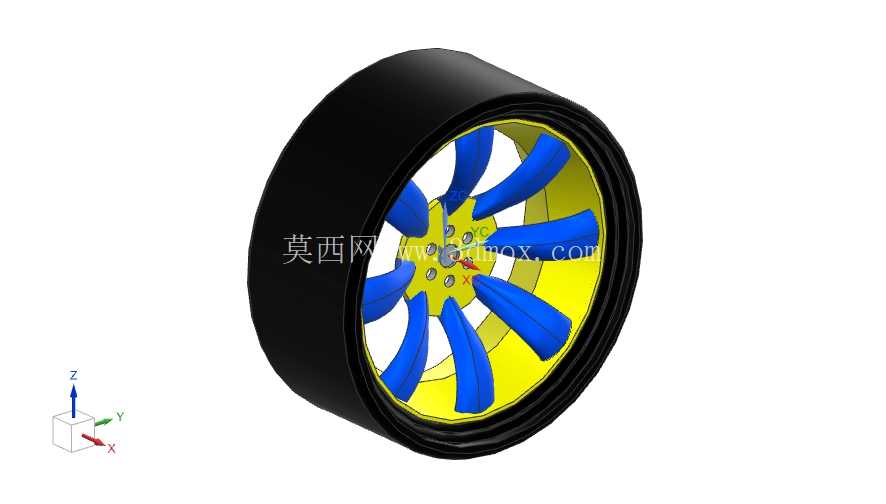

　　在履带式工程机械的行走系统中，导向轮承担着引导履带正确绕转、防止跑偏越轨的核心作用，同时也是张紧装置的主要受力部件，直接影响整机行走的平稳性与履带的使用寿命。本次设计的履带轮结构，从实际工况的受力特性出发，将轮体拆分为外圈橡胶接触层、辐条支撑结构、轮毂安装座三个功能模块，各模块之间通过过盈配合与螺栓连接实现组合，既满足了不同部位的材料性能需求，也降低了后期维护更换的成本。外圈采用高耐磨橡胶材质模压成型，表面设计有与履带啮合的环形导向槽，工作时与履带板的内侧凸起配合，能够在泥泞、碎石等复杂路面条件下避免履带侧向滑脱，同时橡胶材质的缓冲特性可以吸收路面传递的冲击载荷，减少行走过程中的振动传递到主机架。

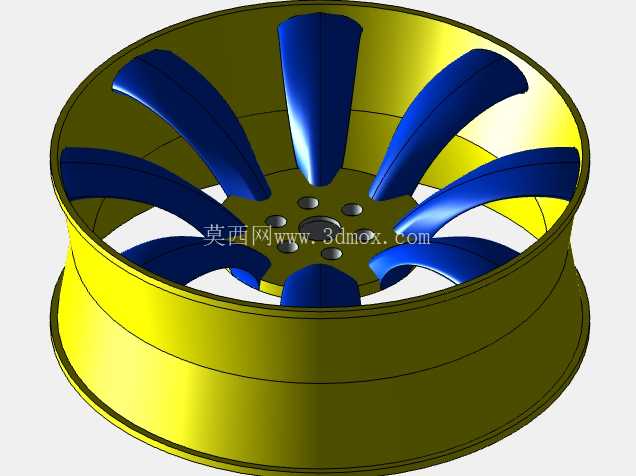

　　辐条部分采用等强度弯曲叶片式结构，区别于传统直辐条的设计，弯曲造型能够在相同材料用量下提升轮体的抗扭刚度，当设备转向时单侧履带受到侧向力时，辐条可以通过微小的弹性形变分散应力集中点，避免轮辐根部出现疲劳断裂。轮毂安装座设计有标准的轴承安装位与轴孔配合公差，安装边界预留了足够的密封件安装空间，能够适配多数中小型履带设备的行走轴系尺寸，安装时无需对原有设备的机架结构做额外改动，可直接替换同规格的传统导向轮。

　　从设计思路上，首先考虑的是工况适应性，履带设备多数工作在非铺装路面，轮体需要承受径向的整机重量载荷、转向时的侧向载荷、以及路面颠簸带来的冲击载荷，因此在结构建模时对辐条与轮毂的连接位置做了圆弧过渡处理，消除了直角应力集中区域，同时对轮缘的厚度做了梯度设计，与履带接触的外缘厚度更大，向辐条方向逐渐减薄，在保证强度的前提下控制了整体重量。在实际应用场景中，这类履带轮不仅可以用于小型挖掘机、滑移装载机等工程设备，也可适配农用履带拖拉机、履带式运输小车等设备，不同设备的安装轴径差异可以通过调整轮毂轴孔尺寸实现适配，轮体的整体外径根据履带的节距做匹配设计，保证啮合时的齿距误差控制在允许范围内，避免出现跳齿、卡滞等问题。

　　轮体的安装尺寸遵循通用履带行走部件的互换性标准，安装面的平面度、轴孔的同轴度都按照通用机械零部件的公差等级设计，装配时轴承压入后不会出现偏载，能够有效延长轴承的使用寿命。另外，轮体的辐条间隙设计充分考虑了排泥需求，在泥泞场地作业时，进入轮体与履带之间的泥土可以通过辐条之间的空隙及时排出，不会因为泥土堆积导致履带张紧度异常、轮体卡滞等问题。相比传统的整体式钢制履带轮，这种组合式结构的轮体在运行时噪音更低，对履带的磨损更小，尤其是在铺装路面短距离转场时，橡胶外圈不会对路面造成损伤，同时也能降低行走时的噪音水平。在建模过程中，对各个配合面的公差做了明确的定义，轴承安装位采用基孔制过渡配合，外圈橡胶层与金属轮辐的连接面设计有环形防滑槽，保证橡胶层在长期受力转动时不会与金属基体出现脱层、相对滑动等问题。轮体的整体重量经过优化，在满足额定载荷强度要求的前提下，尽可能减少了非受力区域的材料用量，降低了行走系统的转动惯量，设备起步、转向时的动力损耗更小，能够一定程度上降低行走系统的能耗。
