通讯设备用长条形曲面钣金屏蔽构件

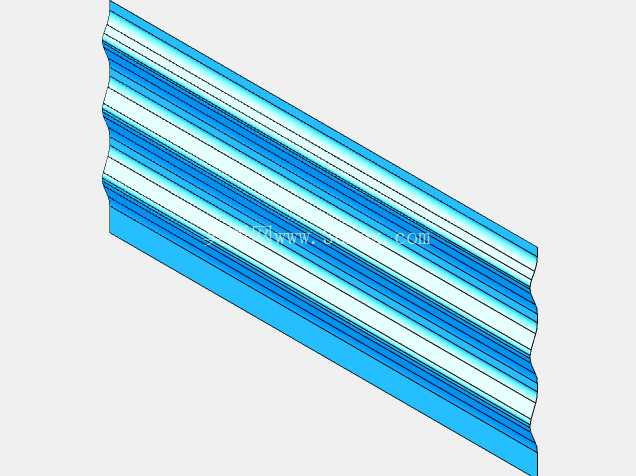

　　这类长条形曲面钣金屏蔽构件，主要应用在通讯基站射频单元、工业控制柜内部信号隔离区域、高频电力电子设备的舱段分隔位置，核心作用是阻断不同功能模块间的电磁信号串扰，避免高频信号外泄或者外部杂波侵入敏感电路区域，同时也能承担一定的结构支撑与舱内气流导流作用。从结构设计逻辑来看，该构件采用连续变曲率的曲面构型，并非规则平面折弯件，这是因为设备内部的安装空间并非规整矩形，需要避让舱内已布置的走线槽、电容组、散热鳍片等原有部件，曲面的弧度走向完全贴合设备内部的剩余安装边界，在不额外占用设备有效容积的前提下，最大化覆盖需要屏蔽的信号辐射区域。

　　设计过程中首先要确定构件两端的安装固定点位，两个固定端分别连接在设备舱的内侧筋板与安装梁上，两端的连接面做了局部压平处理，预留的安装孔位与筋板上的预装螺柱位置完全匹配，安装时不需要额外做现场打孔修配，直接卡入定位后用紧固件锁紧即可，安装间隙控制在0.2mm以内，避免缝隙处出现电磁泄漏。曲面部分的成型需要考虑钣金材料的延展率，选用的板材厚度适配常规冷冲压折弯的工艺要求，曲面过渡区域的曲率半径全部大于板材最小折弯半径，避免成型过程中出现板材开裂、应力集中的问题，两个相邻曲面段的连接位置采用G2连续过渡，一方面是减少曲面折角处的信号反射，提升屏蔽效能的均匀性，另一方面也能降低钣金成型时的回弹量，保证成品尺寸与设计值的偏差控制在公差范围内。

　　构件的侧边做了卷边处理，既可以提升薄板构件的整体刚性，避免长条形构件在运输、安装过程中出现弯折变形，也能消除侧边的锐边，防止安装作业时划伤操作人员或者破坏舱内的线缆绝缘层。在曲面段的局部位置，设计有微小的凸点焊台，这些焊台的位置对应内部需要贴装的吸波材料衬层，堆焊处理后的焊台平面度更高，能够保证吸波材料粘贴后没有空鼓，让屏蔽层与吸波层紧密贴合，进一步提升宽频段下的屏蔽效果。从安装边界来看，构件的整体长度适配对应设备舱的内部纵深，宽度方向覆盖信号源的辐射角度范围，曲面的最高点与舱内顶部的散热风道保留有足够的间隙，不会阻碍散热气流的正常流通，最低点与下方电路板的最高元器件保留安全距离，避免出现电气安全距离不足的问题。

　　实际建模过程中，需要先提取设备内部的安装空间点云，拟合出避让曲面的基准轮廓，再通过曲面桥接命令连接两端的安装基准面，反复调整曲面的控制点，保证整个曲面的曲率变化均匀，没有突兀的折角，之后再对曲面做加厚处理，添加安装孔、卷边、焊台等局部特征，最后做成型工艺性校验，确认所有折弯位置的工艺性符合量产要求，不会出现无法脱模、成型开裂的问题。这类屏蔽构件不同于常规的平面屏蔽罩，曲面构型的优势在于可以适配不规则的内部空间，在紧凑的设备舱内不需要重新调整其他部件的布局，就能实现完整的电磁屏蔽覆盖，相比拼接式的多段屏蔽结构，整体式曲面钣金件的接缝更少，电磁泄漏的风险点大幅降低，同时整体重量也更轻，符合通讯设备、电力电子设备轻量化的设计趋势。在结构强度校核方面，需要考虑设备运输过程中的振动工况，长条形构件的固有频率要避开设备的振动频率区间，通过调整曲面的弧度与板材厚度，让构件的刚性满足振动测试要求，不会在长期振动环境下出现固定端松动、构件共振变形的问题。表面处理方面，构件整体做导电氧化处理，保证整个表面的导电连续性，避免表面氧化层导致的屏蔽效能下降，安装接触面的位置不做喷涂处理，保证与设备筋板之间的导电接触良好，形成连续的导电屏蔽腔体。
