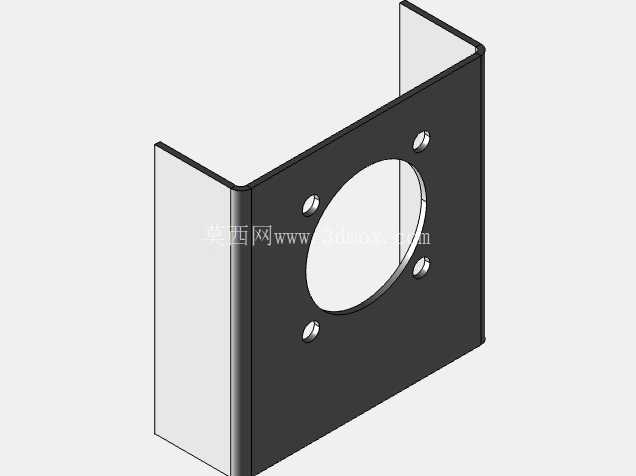

L型折弯式电机固定安装支撑座

在中小型自动化产线、桌面级加工设备、小型输送装置的动力端布局中，电机的安装定位精度直接决定了传动系统的同轴度、运行噪音水平与长期运转可靠性，这类L型折弯结构的安装支架，正是针对侧边贴装式动力单元的固定需求开发的支撑构件。不同于平板式安装座需要额外搭配转接角件完成立面固定，该支架通过单块板材折弯成型两个互相垂直的安装基准面，省去了拼接装配的累计误差，也减少了现场安装时的紧固件数量，在空间紧凑的设备内腔、机架侧边安装场景下，能大幅压缩动力单元的占用空间。

从功能特性来看，支架的垂直立面作为电机贴合安装面，中心开设的大尺寸圆孔是为电机输出轴、轴端编码器或者散热风叶预留的避让空间，避免支架本体与电机旋转部件发生干涉；圆孔周边均匀分布的四个安装孔位，匹配标准NEMA规格法兰电机的安装孔距，安装时电机法兰面完全贴合支架立面，螺丝穿过孔位锁紧后，电机输出轴的轴线与支架水平安装面保持平行，能直接对接同步轮、联轴器等传动部件，不需要额外调整角度。支架的水平折弯面作为与设备机架连接的固定基准，可根据实际安装需求在水平面上加工对应孔位，适配不同规格的铝型材机架、钢板焊接机架的安装点位，折弯处的圆角过渡处理能有效降低板材弯折后的应力集中问题，避免长期受电机振动影响出现折弯处开裂的情况。

设计过程中首先要确认适配电机的法兰尺寸、输出轴长度与本体重量，以此确定立面安装孔的分布圆直径、中心避让孔的孔径大小，同时要核算板材的厚度是否满足承重需求：针对功率在400W以下的小型伺服、步进电机，采用2-3mm厚度的冷轧钢板折弯即可满足刚性要求，若适配更大功率的电机则需要增加板材厚度，或者在折弯处增加加强筋结构，抑制电机高速运转时产生的共振。安装边界方面，支架的立面高度需要略大于电机本体的径向尺寸，保证电机安装后尾部不会超出支架边缘，避免与周边设备构件发生碰撞；水平折弯边的宽度需要根据机架的安装型材宽度确定，保证水平面上的固定螺丝有足够的锁紧空间，同时要预留扳手操作的空间，避免安装时螺丝无法顺利锁紧。

实际应用中这类支架常被用在小型皮带输送机的驱动端固定、桌面点胶设备的Z轴动力电机安装、小型分拣装置的动力单元支撑等场景，相比铸造一体的电机安装座，折弯式支架的加工周期更短，可根据现场安装空间灵活调整折弯尺寸，不需要开模就能快速适配不同规格的电机安装需求，在非标自动化设备的快速迭代开发中，这类标准化的折弯支架能大幅缩短结构设计的周期，减少重复建模的工作量。建模过程中需要重点关注折弯内R角的参数设置，要匹配实际板材折弯的工艺参数，避免设计的R角过小导致折弯时板材出现开裂，同时安装孔的位置需要预留足够的装配公差，避免因加工误差导致电机无法顺利装配，孔位边缘的毛刺去除要求也需要在工艺中明确，防止安装时螺丝孔位对位不畅。
