钣金折弯式设备底座安装支撑构件

　　这类折弯成型的金属支撑件，在工业设备的机架装配、生产线工位辅件安装、小型机电设备的落地固定场景中应用十分普遍，很多时候设备出厂时的标配底座无法完全适配现场的安装基面，就需要这类定制化的支撑构件来补全安装链路，抵消基面的高度差、角度差，同时分散设备运行时传递到安装面的局部应力，避免连接螺栓受剪失效。从结构形态来看，该构件采用单块板材折弯成型，没有额外的焊接拼接工序，生产时仅需通过冲压落料、折弯两道核心工序即可完成毛坯加工，后续仅需做边角去毛刺、表面防锈处理即可投入使用，量产时的加工一致性好，单件加工成本控制优势明显，适合批量配套设备生产使用。

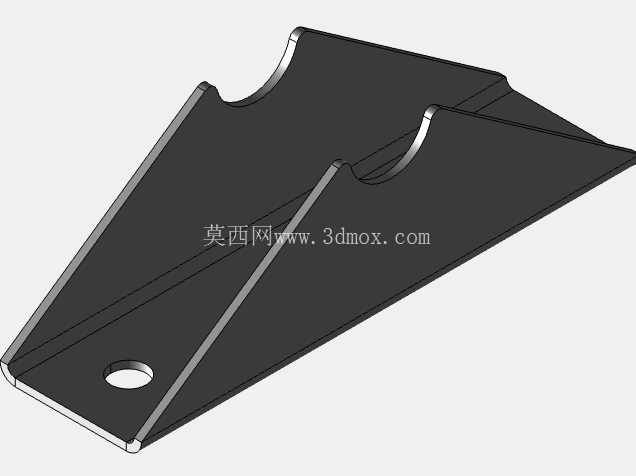

　　构件主体为斜向支撑的板状结构，两个折弯边分别对应设备连接面与基面固定面，其中基面固定端预留了圆形安装过孔，可适配常规的膨胀螺栓、机牙螺栓穿过，将构件牢牢锁固在水泥基面、型钢机架或者设备平台的安装位上；两个向上的折弯翻边形成了卡槽式的限位结构，安装时可直接将待固定的设备底部卡入翻边形成的槽位内，无需额外做对位校准，能大幅缩减现场安装的调校时间，同时翻边的圆弧过渡处理避免了应力集中，在设备运行产生持续振动的工况下，不会出现折弯根部开裂的问题。

　　设计这类支撑构件时，首先要核算待支撑设备的总重量与运行时的动载荷系数，根据载荷大小选定板材的材质与厚度——如果是支撑小型气动元件、轻型电控箱，普通冷轧钢板即可满足强度要求，如果是支撑有冲击载荷的冲压设备辅件，则需要选用强度更高的热轧钢板或者不锈钢板材。折弯角度的设定需要匹配安装面的倾斜角度，保证设备固定后保持水平状态，避免设备内部的运动部件因倾斜出现偏磨、润滑油脂流向偏移的问题；安装孔的孔径要比配套螺栓大1-2mm，预留现场安装时的位置调整余量，避免因基面安装孔的加工误差导致构件无法顺利装配。翻边的高度需要根据待固定设备的底部连接边厚度来设定，既要保证卡入后有足够的限位接触面，又不能过高导致设备底部无法完全贴合支撑面，出现安装虚位。

　　从安装边界来看，这类支撑构件的占用空间很小，斜向的板体结构在保证支撑强度的同时，不会过多遮挡设备底部的走线空间、管线排布通道，现场布线时可以顺着斜板的走向梳理线缆，避免线缆被挤压在支撑件与基面之间出现绝缘层破损。构件的边缘全部做了钝角倒边处理，安装作业时不会划伤操作人员的手部，也不会割破穿过附近的线缆护套。在实际的设备改造项目中，这类支撑件经常被用来替代定制焊接的支架，因为焊接支架需要现场施焊、打磨、做防锈处理，施工周期长，而且焊接产生的变形很难校准，而这种一体折弯的支架精度由折弯模具保证，安装后支撑面的平面度、角度一致性都更可控，后期维护拆卸也更方便，仅需拆除固定螺栓即可更换，不会在基面上留下焊疤需要打磨处理。针对不同的安装场景，还可以在这个基础结构上做衍生调整，比如在斜板上增加减重孔降低构件自重，或者在翻边上额外开设螺纹孔，实现与设备的螺栓锁固连接，进一步提升连接的可靠性，防止设备在长期振动下从卡槽内脱出。需要注意的是，安装时要保证支撑件的固定面与基面完全贴合，如果基面存在凹凸不平的情况，需要加装调平垫片，避免支撑件被强行锁固后产生内应力，长期受力后出现板材变形，导致设备安装精度下降。
