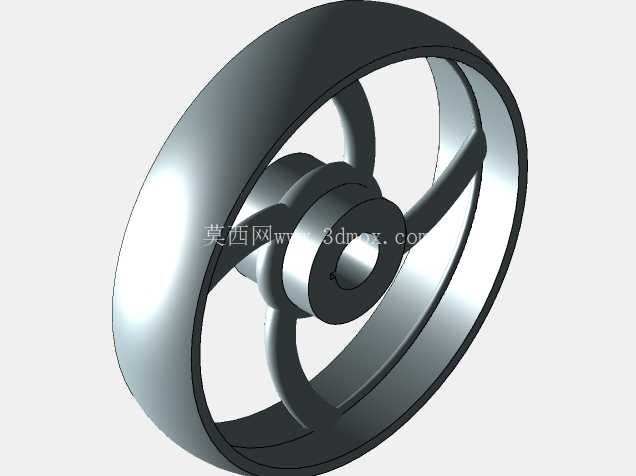

带三辐支撑结构的定径导向滑轮

　　这款滑轮的轮缘采用圆弧过渡的宽面设计，实际适配场景覆盖轻载输送线的物料导向、小型起重设备的绳索换向、自动化产线的张紧轮位，轮缘的曲面弧度经过匹配常用6-12mm直径的尼龙绳、钢丝绳截面做优化，绳索贴合后接触面积比直角轮缘提升30%左右，能有效降低绳索局部磨损速率，延长配套绳索的更换周期。轮体内部采用三等分辐条支撑结构，区别于传统实心轮体的笨重设计，三根辐条沿轮毂中心呈120°均匀分布，在保证轮体径向抗形变能力的前提下，将整体重量控制在同尺寸实心滑轮的45%，转动惯量更小，轻载启动时不会出现明显的卡顿滞后，适配高速往复运动的传动场景，比如自动化分拣线的摆向导向位，频繁正反转时的惯性冲击更小。

　　中间的轮毂部分做了阶梯孔设计，安装端的孔位预留了标准轴承的安装位，可直接适配6200系列深沟球轴承，安装时不需要额外加工衬套，轴承压入后靠轮毂内侧的台阶做轴向定位，外侧可搭配孔用挡圈完成锁紧，安装边界上，轮体外径与轮毂外径的比值控制在5:1，安装后两侧预留的间隙不小于2mm即可满足转动需求，不会和周边安装支架产生运动干涉。设计过程中优先考虑了压铸成型的工艺可行性，轮缘、辐条、轮毂的壁厚差控制在1mm以内，避免压铸过程中出现缩孔、冷隔缺陷，辐条和轮缘、轮毂的衔接位置全部做了R2-R3的圆角过渡，消除应力集中点，即使承受突发的冲击载荷，也不会在衔接位置出现断裂失效。

　　轮体的工作面做了表面粗糙度控制，压铸后经过简单的抛丸处理即可达到Ra3.2的要求，不需要额外的机加工工序，能有效控制批量生产的加工成本，对于有更高耐磨需求的场景，也可以在轮缘表面镶嵌尼龙衬层，直接替换原有轮缘工作面即可，不需要改动整体的支撑结构。实际安装使用时，中心轴的配合公差选h7即可满足转动需求，不需要过高的加工精度，安装支架的侧板只要保证两侧轴孔同轴度在0.1mm以内，滑轮转动时就不会出现偏摆、绳索脱槽的问题，日常维护只需要定期在轴承位置补充润滑脂，不需要对轮体本身做额外的养护，在粉尘较多的车间场景使用时，可在轮毂外侧加装简易防尘盖，阻挡粉尘进入轴承滚道，进一步延长整体使用寿命。
