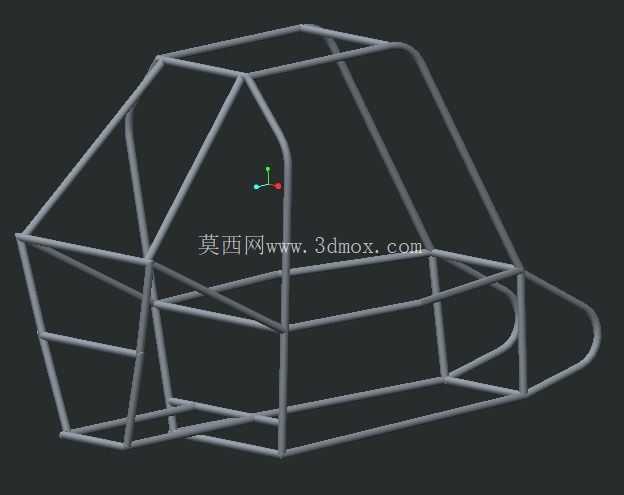

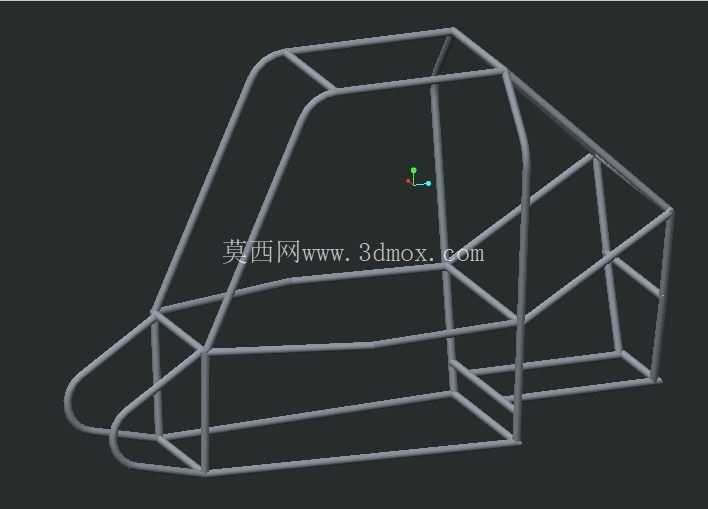

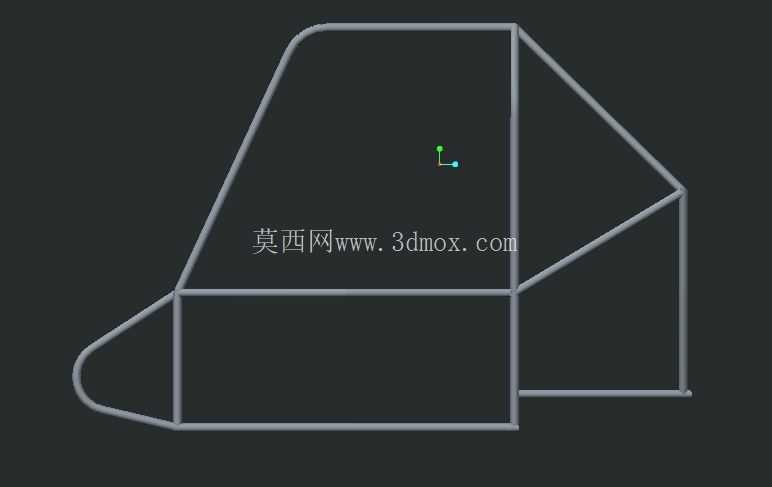

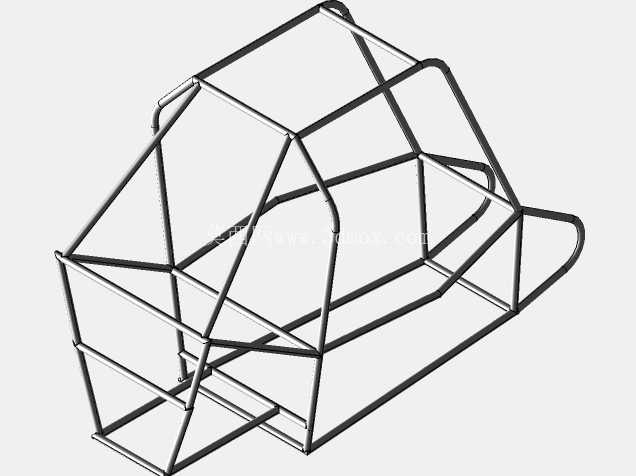

越野全地形车BAJA防滚架结构设计

　　在越野全地形车的赛事与极限越野场景中，防滚架是保障驾乘人员生存空间的核心安全结构，这套BAJA防滚架的设计完全围绕非铺装路面高速行驶、飞跳落地、侧翻倾覆等极端工况展开，所有管件的排布、连接节点的处理都经过受力逻辑的反复推演，没有多余的装饰性结构，每一段管材都承担着对应的传力、吸能、支撑作用。从实际使用场景来看，BAJA赛事的赛道包含戈壁、砂石、陡坡、深沟等复杂地形，车辆在高速行进中很容易出现单侧车轮腾空、整车翻滚、侧面撞击障碍物的情况，防滚架需要在这些极端工况下保持乘员舱的结构完整性，避免舱体变形挤压驾乘人员的生存空间，同时还要兼顾车架整体的刚性，减少越野过程中车架的扭转变形，提升整车的操控响应精度。这套防滚架采用空间桁架式结构，所有受力杆件均采用圆形管材搭建，圆形截面的管材在承受多方向冲击载荷时具备更均衡的力学性能，相比异形截面管材，在同等重量下抗扭、抗弯的表现更适配越野场景的复杂受力情况。

　　设计过程中首先确定了乘员舱的核心边界：驾乘人员的坐姿空间、头盔与肩部的安全间隙、安全带安装点的位置、方向盘与操控机构的操作空间都被纳入优先保障的范围，主防滚环的位置刚好对应驾乘人员的头部后方，在车辆发生向后倾覆时能第一时间承接冲击载荷，避免头部直接接触地面；前部的斜向支撑从主防滚环底部向前延伸至车头前部的安装点，形成三角形稳定结构，在正面撞击或者前部落地时，能将冲击力沿着斜撑分散到整个桁架结构上，避免局部应力集中导致的结构断裂；侧面的横向支撑与纵向斜撑组成了侧围的防护网格，在车辆发生侧翻时，侧面的管件能承接地面的冲击，同时防止外部障碍物直接侵入乘员舱，侧围的杆件间距经过反复调整，既保证了足够的支撑密度，又不会给驾乘人员上下车造成阻碍。从安装边界来看，这套防滚架的底部安装点完全匹配BAJA全地形车的底盘大梁位置，所有底部连接节点都设计了加强贴板，安装时可以通过焊接或者高强度螺栓与底盘大梁固定为一个整体，让防滚架与底盘形成完整的受力整体，避免冲击载荷下连接点脱落；防滚架顶部的横向杆件预留了车顶附件的安装位置，可以根据需求加装车顶行李架、辅助灯支架等附加部件，前部的杆件位置避开了转向机构、悬挂摇臂的运动行程，不会出现转向干涉、悬挂运动碰擦的问题。在结构细节处理上，所有管件的连接节点都采用相贯线切割处理，管材之间完全贴合后再进行焊接，相比简单的抵接焊接，相贯线连接的节点强度提升40%以上，能承受更大的冲击载荷；主受力杆件的交汇处都设计了三角形加强结构，避免节点处出现应力集中导致的开裂；防滚架的整体外形完全贴合BAJA赛车的车身轮廓，前部的倾斜角度匹配车辆的前挡风安装角度，后部的收窄设计适配车尾的散热系统与备胎安装空间，不会额外增加过多的风阻，同时也能适配常规的BAJA赛车外壳覆盖件安装。

　　很多入门级的越野防滚架设计容易出现两个误区，要么是管件排布过于稀疏，侧翻时很容易出现管件弯折导致舱体变形，要么是为了追求强度过度堆砌管材，导致整车重量大幅增加，反而影响车辆的动力表现与重心高度，这套防滚架在设计时通过受力路径的优化，在保证各个方向冲击强度达标的前提下，尽可能减少非受力段的管材使用，将整体重量控制在合理范围内，同时通过主防滚环、前支撑、侧支撑、底部横梁的合理排布，让整个桁架结构的重心尽可能靠近车辆的重心位置，避免加装防滚架后整车重心过度升高影响侧倾稳定性。

　　另外，防滚架上预留的安全带安装点完全符合赛车安全规范，肩部安全带、腰部安全带、胯部安全带的安装点位置都经过角度校核，在车辆发生碰撞时，安全带能将驾乘人员牢牢固定在座椅上，配合防滚架的防护空间，最大程度降低碰撞对人员的伤害；防滚架内部的棱角位置都预留了缓冲泡棉的安装空间，后期可以加装防撞泡棉，避免车辆颠簸时人员磕碰在管材上造成受伤。从实际装车的适配性来看，这套防滚架的尺寸边界覆盖了主流的BAJA单座/双座全地形车的安装需求，底部安装孔位可以根据不同的底盘型号做小幅调整，不需要对底盘大梁做破坏性改装就能完成安装，对于越野改装从业者、BAJA赛车制造团队来说，这套结构既可以直接作为量产车型的安全骨架使用，也可以作为基础框架根据具体的赛事规则、车辆配置做针对性的调整优化，减少从零开始设计的校核周期，避免结构设计不合理带来的安全隐患。
