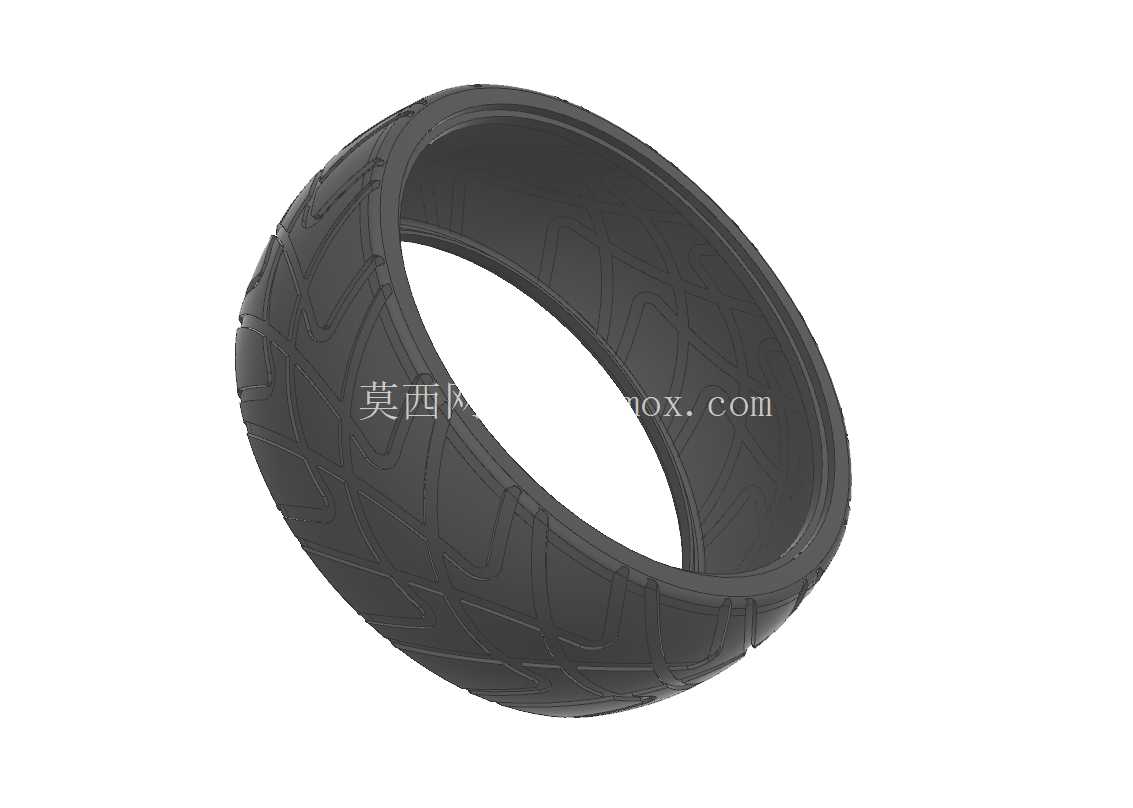

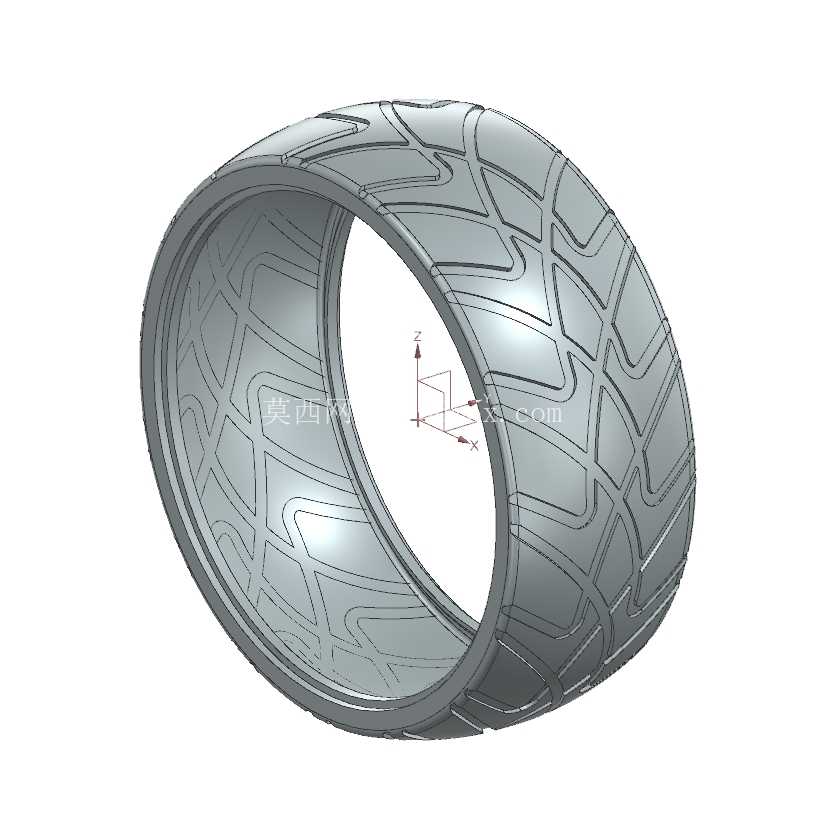

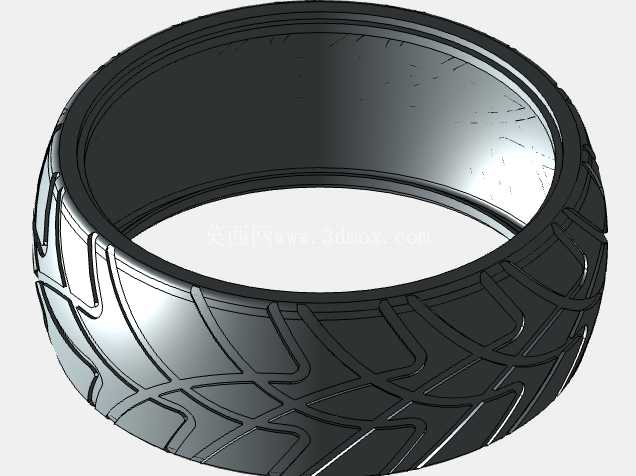

橡胶螺纹轮胎结构设计方案

日常做整车底盘配套设计时，轮胎作为和地面直接接触的核心部件，建模阶段需要考量的边界条件远不止外观曲面。这款橡胶螺纹轮胎的建模过程，首先要匹配对应轮毂的安装止口尺寸，胎圈位置的直径公差需要控制在合理范围，保证装配后不会出现滑转、漏气的问题，胎侧的厚度设计也要兼顾缓冲性能与高速行驶时的形变量，避免过薄导致侧向支撑不足，过厚又增加簧下质量影响操控响应。

从实际应用场景来看，这类带细密螺纹胎纹的橡胶轮胎，既可以适配民用改装车辆的日常铺装路面行驶，也能满足入门级赛车运动的场地使用需求，胎面的螺纹沟槽走向经过反复调整，纵向沟槽负责快速排走胎面积水，降低雨天行驶的水滑风险，横向的细碎纹路则可以提升起步、制动时的地面抓附力，在干燥沥青路面上也能提供足够的侧向摩擦力，支撑车辆过弯时的侧向载荷。建模时胎面花纹的深度需要结合橡胶材质的磨损特性设定，过浅会导致使用寿命不足，过深则会让胎块在大载荷下出现过度形变，影响行驶稳定性。

设计思路上，没有采用常规对称胎纹的布局，而是针对不同行驶工况的受力特点做了非对称排布，轮胎外侧的胎块刚度更高，应对过弯时的集中载荷，内侧胎块的沟槽更密集，提升日常行驶的滤震性能与静音表现。胎体的内部帘线层排布也在建模时做了分层示意，不同角度的帘线叠加可以兼顾径向的缓冲能力与周向的抗拉伸强度，避免急加速急减速时胎体出现过度形变。安装边界方面，除了胎圈和轮毂的配合尺寸，还要预留动平衡配重块的安装空间，以及气门嘴的伸出位置，避免装配后和周边的刹车卡钳、悬架摆臂出现运动干涉，轮胎在最大转向角度下的跳动包络也要提前校核，保证满打方向或者经过颠簸路面时，胎壁不会蹭到轮拱内衬。

实际建模过程中，胎面的曲面过渡是难点，每一块胎纹的倒角都要做平滑处理，避免应力集中导致橡胶使用过程中出现开裂，胎侧的标识凹槽深度也要控制，不能因为刻字削弱胎侧的结构强度。橡胶材质的形变特性在建模时也做了对应考量，不同胎压下的轮胎接地面积变化可以通过参数化调整快速模拟，方便后续做整车动力学仿真时直接调用模型，不需要再重复做曲面重构。这类轮胎模型在做整车装配验证时，可以直接匹配对应参数的轮毂模型，快速完成底盘行走系统的装配干涉检查，也能导出到仿真软件中做接地压力分布分析，优化胎纹的排布角度与沟槽深度，平衡抓地力、滚阻与磨损寿命三者的关系。很多初入行的工程师做轮胎建模时只关注外观曲面的相似度，忽略了安装配合的尺寸公差与实际使用中的形变空间，很容易导致后续装配或者仿真环节出现问题，这款模型在建模初期就把装配边界、运动包络、受力形变的预留量都整合到参数化特征里，调整胎宽、扁平比、轮毂直径这些核心参数时，相关的配合特征都会自动更新，大幅提升后续设计迭代的效率。
