星表探测RASSOR挖掘滚筒结构设计

　　这套滚筒结构面向地外天体表层采样作业场景开发，核心服务于低重力环境下的月壤、模拟星壤采集与转运任务，是RASSOR系列探测机器人挖掘端的核心执行部件。不同于常规地面工程使用的铲斗，星表作业设备无法依靠大自重抵消挖掘反力，整套滚筒的设计从一开始就围绕低重力工况的受力平衡展开，滚筒自身同时承担挖掘、盛料、卸土三个阶段的功能，不需要额外配置独立铲斗与翻转料斗，大幅压缩挖掘端的运动部件数量。

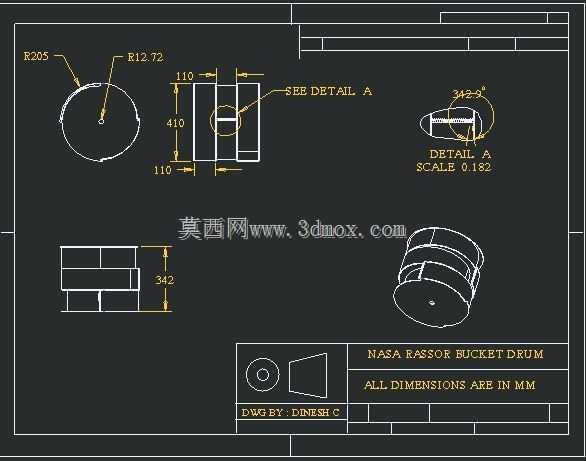

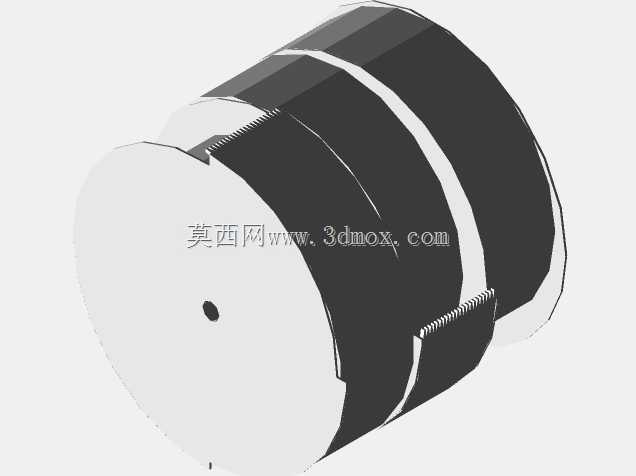

　　从结构布局来看，整体采用两端带封闭端板的圆柱筒体构型，筒体轴线与行走轮轴平行布置，滚筒回转过程中，周向均布的铲齿依次切入星壤表层，被铲取的物料顺着齿间导料通道进入筒体内部的储料腔。筒体两端的端板中心预留同轴安装孔，用于和驱动侧的输出轴、从动侧的支撑轴对接，安装孔的同轴度公差需要控制在IT7级以内，避免滚筒长周期回转时出现径向跳动，导致齿尖切削轨迹偏移、挖掘阻力波动过大。端板外缘和筒体侧壁采用连续焊接或者整体铣削成型，星壤颗粒硬度高、棱角锋利，拼接缝隙如果存在台阶或者凸边，颗粒会在回转过程中持续磨蚀接缝，长期作业后容易出现磨穿漏料的问题。

　　周向排布的铲齿是整套结构的受力核心，齿形没有采用地面装载机常用的厚大耐磨齿，而是针对低重力下的切削阻力做了专门优化：齿尖做小角度楔面，切入土层时的水平阻力被分解为沿滚筒切线方向的切削分力和指向筒体中心的压实力，配合机器人两侧滚筒对转产生的下压力，不需要设备配备大质量配重就能获得足够的挖掘切入力。齿间的开口宽度经过匹配，既保证松散星壤可以顺畅流入筒内，又能在滚筒抬升回转时依靠物料之间的内摩擦力留住储料，不会在转运途中撒漏。当滚筒移动到卸料点位后，反向回转或者调整筒体倾角，内部储料就可以顺着齿间开口自动倒出，不需要额外设置斗门开闭机构，在温差跨度极大的星表环境下，减少活动密封件和铰接点就意味着降低故障概率。

　　设计过程中首先完成的是斗齿切削受力核算，针对模拟月壤的内摩擦角、压实密度参数，逐齿计算不同切入深度下的切削阻力，再把所有同时接触土层的齿位受力叠加，得到滚筒驱动端需要输出的最大扭矩，以此匹配驱动电机的减速比和输出转矩。齿面的倾斜角度经过多轮迭代，角度过陡会导致切入阻力陡增，角度过平则会出现铲齿滑过土层、无法有效取料的问题。筒体自身的重量控制也是设计重点，壁厚在满足磨蚀寿命要求的前提下尽可能减薄，端板上开设非受力区域的减重空腔，整体重心落在回转轴线上，回转过程不会产生额外的偏转动载荷。

　　安装边界方面，滚筒的轴向长度需要和机器人两侧轮距匹配，筒体最大外圆的回转半径不能超出车体的横向轮廓，避免行进过程中磕碰车体侧面的载荷舱。两端轴伸的长度要留出安装密封组件和轴承座的空间，驱动侧轴端预留平键或者锁紧法兰的安装位，从动侧设置轴向定位台阶，防止滚筒受轴向挖掘分力出现窜动。筒体内部的储料容积和单次作业行走距离匹配，单次行进挖掘的取料量刚好填满内腔，不会出现物料溢出堆积在端板和轴承座缝隙的情况。针对星表作业的磨蚀特性，齿尖区域可以做局部表面硬化处理，在控制整体重量的前提下提升高磨损部位的使用寿命，整套结构没有复杂的异形曲面，加工成型难度低，在地面模拟试验阶段可以快速替换不同齿形参数的筒体，完成不同土质工况下的挖掘性能验证。
