四缸发动机排气歧管消音连接结构

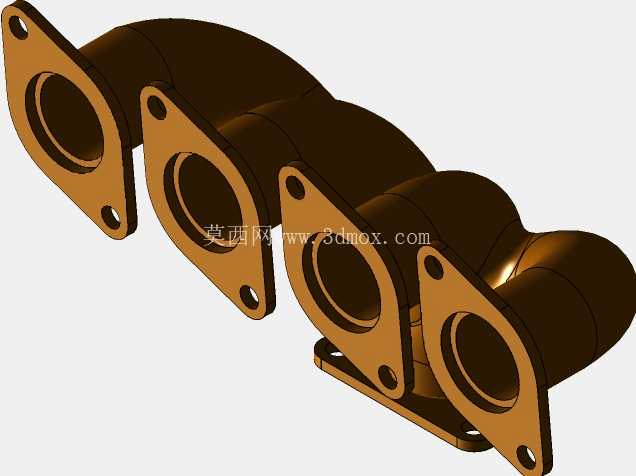

　　在小排量直列四缸内燃动力单元的进排气系统布局中，这类带一体式安装法兰的排气汇集结构，承担着将四个气缸排出的高温高压废气有序导入下游排气消音、三元催化单元的核心作用，日常配套场景覆盖民用乘用车、小型工程机械动力组、固定式内燃发电机组等搭载直列四缸动力的设备，是排气系统前段避免各缸排气干涉、稳定排气背压的关键结构件。从实际装车的功能逻辑来看，四个独立的进气法兰分别对应四个气缸的排气道出口，法兰端面预留的螺栓过孔完全匹配缸盖排气侧的安装点位，安装时端面需配套耐高温密封垫片，通过螺栓预紧力实现端面密封，避免高温废气泄漏引发的舱内温度异常、排气背压失准问题；四个独立气道逐步汇合成单一出口的渐变式流道设计，能够在有限的发动机舱布局空间内，尽可能降低各缸排气脉冲的相互干扰，让每个气缸的排气过程都能顺畅完成，减少排气阻力带来的动力损耗，同时合理的流道曲率设计也能避免废气在管内形成紊流，降低排气过程的振动传递。

　　设计阶段首先要匹配对应动力单元的缸盖排气道中心距，四个进气法兰的孔位间距、法兰面厚度都要严格贴合缸盖侧的安装边界，避免装车时出现干涉、密封不严的问题；流道的弯折角度需要结合发动机舱的横向布局空间调整，既要保证四个气道的长度差控制在合理范围内，让各缸排气的阻力尽可能均衡，也要避免弯管曲率过小导致的流道截面积骤变，减少排气阻力；出口端的连接结构需要匹配下游消音器或者三元催化器的入口尺寸，保证整个排气前段的连接同轴度，降低装配应力。

　　从安装边界来看，这类结构的整体横向跨度完全匹配直列四缸缸盖的排气侧总宽度，法兰面的突出高度控制在不与缸盖周边的线束、冷却管路、启动电机等附件干涉的范围内，底部预留的辅助安装支耳可以通过小支架与缸体侧的安装点连接，分担排气系统自身重量带来的振动载荷，避免长期运行后法兰连接螺栓出现松动、断裂的问题；管壁厚度的设定兼顾了高温结构强度与轻量化需求，既能够承受排气过程中最高近千度的持续高温、以及排气脉冲带来的交变载荷，也不会因为壁厚过大增加过多的整机重量。

　　在实际的结构验证环节，这类排气汇集结构需要重点校核不同工况下的热变形量，因为发动机运行时排气侧的温度跨度极大，冷态与热态的尺寸变化会直接影响法兰面的密封可靠性，设计时会在法兰与弯管的过渡位置设置合理的圆角，减少热应力集中的问题，避免长期冷热交变下出现结构开裂；同时流道内壁的顺滑度也会直接影响排气效率，建模阶段需要对四个气道的汇合位置做顺滑过渡处理，避免出现突兀的台阶或者锐角，减少废气在管内的滞留时间，也能降低排气过程中的气流噪音。这类结构的材质选型通常匹配高温铸铁或者耐高温不锈钢材质，对应的三维建模过程中，需要提前预留铸造或者冲压成型的工艺余量，法兰面的加工余量、螺栓孔的位置公差都要符合对应的工艺要求，避免后续生产加工时出现尺寸超差、无法装配的问题；对于安装点位的公差设定，四个进气法兰的螺栓孔位置度需要控制在合理范围内，保证即使缸盖侧的安装孔位存在小幅制造公差，也能顺利完成装配，不会出现螺栓无法穿入的问题。
