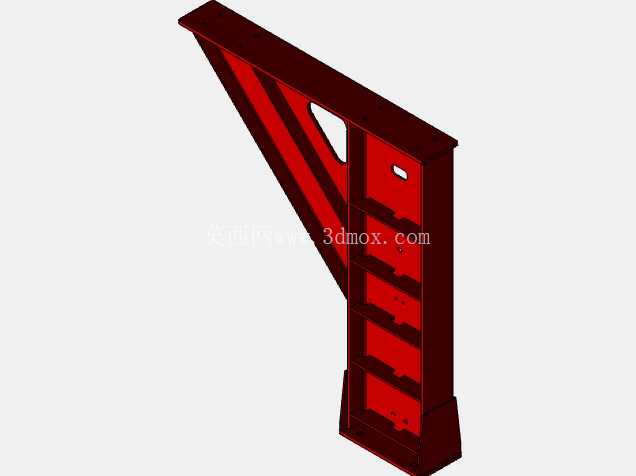

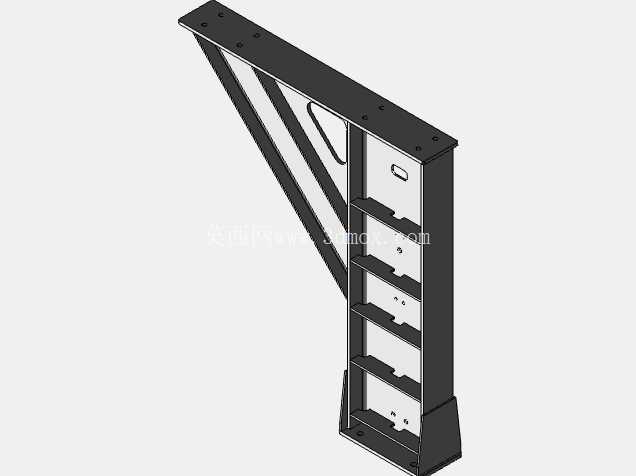

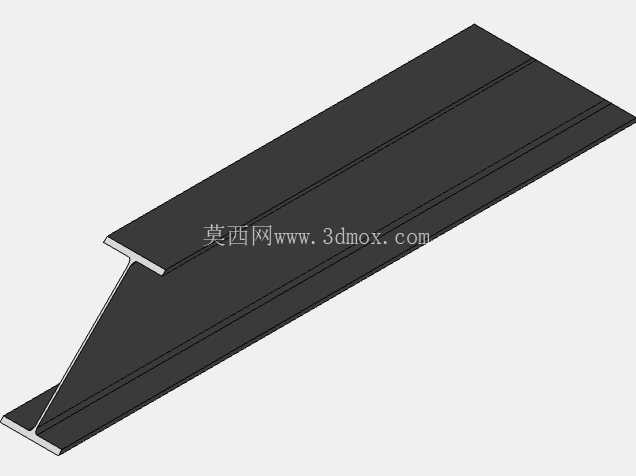

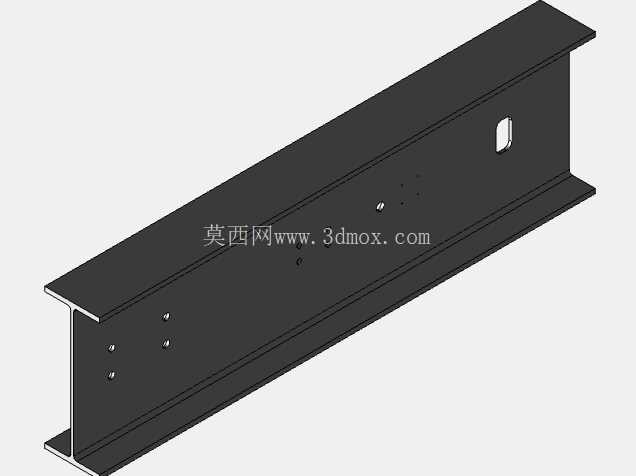

这类斜向支撑结构多应用在重载工业设备的机架侧边,作为立式安装构件的侧向承载单元,常见于大型压铸设备周边的辅助机架、重型输送线的侧装支撑工位,以及需要单侧悬挑安装功能组件的设备框架上,核心作用是抵消立式安装构件受到的侧向倾覆力矩,避免竖向立柱在长期偏载作用下出现焊缝疲劳、立柱变形等问题。从结构构型来看,整体采用立式主立柱搭配斜向加强梁的三角稳定构型,主立柱为竖向箱型焊接结构,沿高度方向设置多道横向加强隔板,每道隔板对应一个安装基准面,可用于固定管线支架、操作面板附属件或者小型功能模组,隔板上预留的长圆孔可适配安装位置的微调需求,降低现场安装时的孔位对位难度。

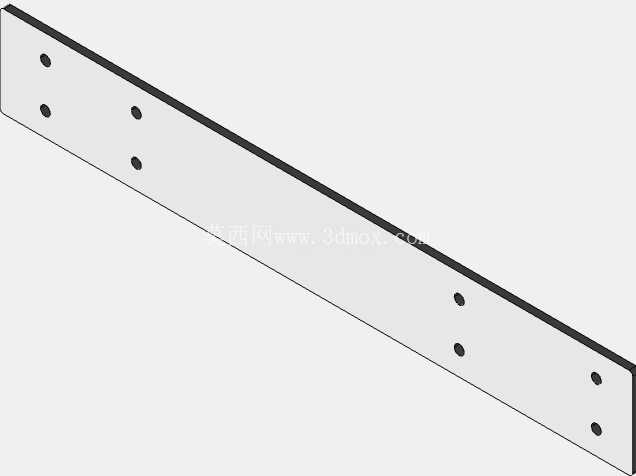

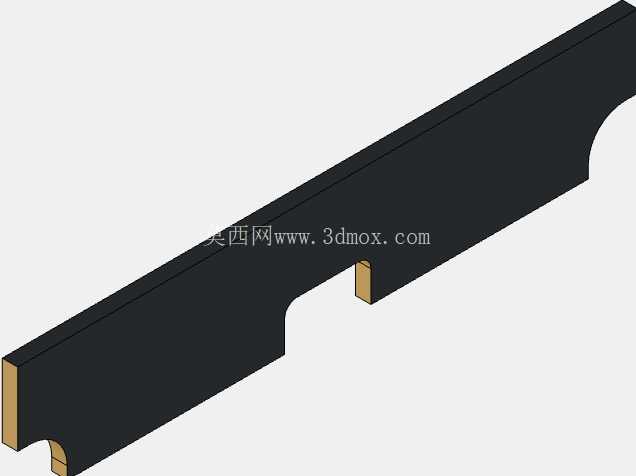

斜向支撑梁从主立柱中下部延伸至顶部悬挑端,与主立柱形成封闭三角受力区,斜梁上开设的三角形减重孔并非随意设置,是通过拓扑优化后去除低应力区材料得到的构型,在保证斜梁抗弯截面模量满足载荷要求的前提下,尽可能降低结构自重,减少主立柱根部的固定端载荷。结构根部采用加宽的法兰式安装座,安装座上预留多组螺栓固定孔,可与设备底部的预埋底板或者主机架的基座面板通过高强度螺栓锁紧,安装座与主立柱、斜梁的连接位置均设置了三角形加强筋板,分散螺栓连接位置的集中应力,避免长期受载后焊缝位置出现应力开裂。
设计过程中首先需要核算支撑结构的额定承载上限,根据悬挑端的最大挂载重量、动态载荷系数计算各截面的弯矩与剪力,主立柱的板材厚度选择需要满足长细比要求,避免竖向受压时出现失稳变形,斜梁的截面高度需要根据斜向支撑的分力大小确定,保证斜梁在受压状态下不会出现侧向屈曲。安装边界方面,主立柱背面为平整的安装基准面,可与设备的竖向立柱面贴合定位,顶部悬挑端的平面为功能组件的安装面,平面度公差控制在0.2mm以内,保证挂载组件的安装精度,根部安装座的底面为整个结构的装配基准,需要与基础安装面完全贴合,局部间隙不能超过0.1mm,避免螺栓锁紧后结构产生附加内应力。
实际应用中这类支撑结构常用来挂载液压阀组、管线拖链支架、操作终端悬臂等需要一定悬挑距离的部件,相比直立柱式的悬臂支撑,三角斜撑结构的整体刚度更高,在设备运行产生振动的工况下,悬挑端的振幅更小,能有效提升挂载组件的运行稳定性,减少振动带来的紧固件松动、元器件损坏等问题。结构的焊接工艺上,所有板材连接位置均采用坡口满焊,焊后进行去应力退火处理,再对各个安装基准面进行机加工,保证各安装面的形位公差符合设计要求,表面涂覆防锈漆与面漆,适应车间内的多油污、多粉尘的工作环境,延长结构的使用寿命。在进行三维建模时,需要重点关注各焊接位置的焊道预留空间,避免后续装配时出现干涉,同时各个安装孔的位置需要与挂载的标准件、外购件的安装尺寸匹配,预留足够的装配操作空间,方便现场安装时的扳手操作,斜梁上的减重孔边缘需要做倒钝处理,避免应力集中,同时防止安装维护时划伤操作人员。
