丰田车型进排气歧管密封垫片结构

这款密封垫片主要应用于丰田175系列车型的发动机进排气歧管结合面，是发动机进排气系统中承担静密封功能的核心薄壁零件，在发动机整机运行过程中，需要持续承受进气负压、排气高温脉冲压力以及冷热交变工况的考验，避免混合气或废气从结合面缝隙泄漏，保障发动机进排气效率与排放合规性。从实际装车场景来看，这类垫片安装在缸盖与歧管的结合端面之间，装配时需要配合对应规格的螺栓穿过垫片上的定位安装孔，按照规定扭矩顺序压紧，让垫片材料在结合面微观凹凸区域产生适度形变，填充两个机加工面之间的微小间隙，阻断气体泄漏通道。

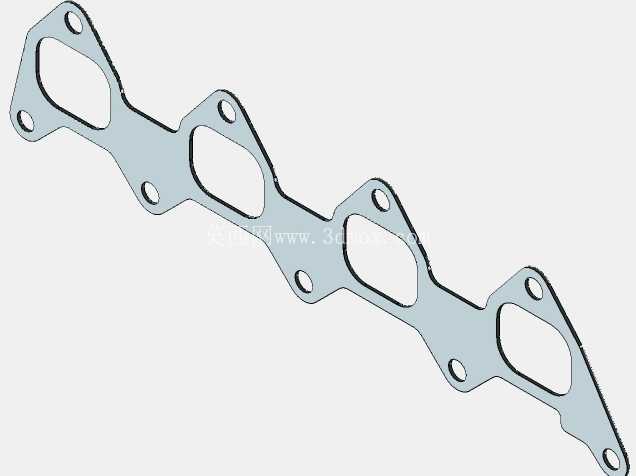

设计层面首先要匹配歧管的接口布局，这款垫片采用四孔连通的长条形异形轮廓，四个密封孔位分别对应四个气缸的歧管通道，孔位的轮廓尺寸与歧管气道开口完全对齐，避免遮挡气道影响进排气流量；每个密封孔周边预留了均匀的压紧密封带，保证螺栓压紧后密封带区域的面压均匀分布，不会出现局部压力不足导致的泄漏。垫片上的安装孔位置经过严格的尺寸链校核，既保证装配时的定位精度，避免垫片装偏遮挡气道，也能让螺栓压紧力均匀传递到整个密封面，防止长期使用后垫片移位。考虑到歧管结合面在发动机运行时会因热胀冷缩产生微小的相对位移，1.8mm厚度的纸基材料选型兼顾了压缩回弹性与结构强度，既可以在装配压紧时充分填充结合面的加工刀纹与微观不平度，也能在冷热交变过程中保持足够的回弹力，持续补偿结合面的形变，不会因材料老化或疲劳出现密封失效。

从安装边界来看，垫片的整体外轮廓完全避让歧管周边的线束、传感器安装位以及缸盖的加强筋结构，不会与周边零部件产生装配干涉；垫片的边缘做了圆滑过渡处理，避免冲压加工后产生的锐边在装配时割伤操作人员，也防止长期振动下边缘出现应力开裂。在实际选型匹配过程中，这类垫片的厚度选择需要结合结合面的平面度公差来确定，如果缸盖或歧管结合面存在轻微的平面度超差，1.8mm的厚度可以提供更大的形变量补偿范围，相比更薄的金属垫片，纸基材料对结合面加工精度的要求更低，在售后维修场景中也更便于安装操作，不需要对结合面做高精度的研磨处理就能达到合格的密封效果。

从功能特性上看，纸基材料本身具备一定的耐油、耐温性能，可以适配发动机舱内的油污环境以及进排气侧的工作温度，不会在长期使用后出现材料腐烂、脆裂的问题；垫片的密封孔边缘没有额外的包边结构，依靠材料本身的致密性实现密封，减少了不同材料热膨胀系数差异带来的密封风险，在发动机频繁的冷热循环工况下，整体形变更加均匀，不会出现局部密封失效。设计过程中还需要考虑装配工艺性，垫片的异形轮廓采用一体化冲压成型，生产效率高，尺寸一致性好，安装时不需要额外的涂胶辅助密封，依靠自身压缩形变即可实现密封效果，降低了装配的操作难度，也避免了密封胶脱落堵塞气道的风险。在发动机售后维修场景中，这类垫片属于易损密封件，每次拆解歧管后都需要更换新的垫片，因此模型的尺寸精度直接决定了配件的互换性，所有孔位的位置度、轮廓度都严格按照原厂配件的公差要求设计，保证替换后可以直接装车使用，不需要二次修配。
