压铸模用弯臂式联动轴结构设计

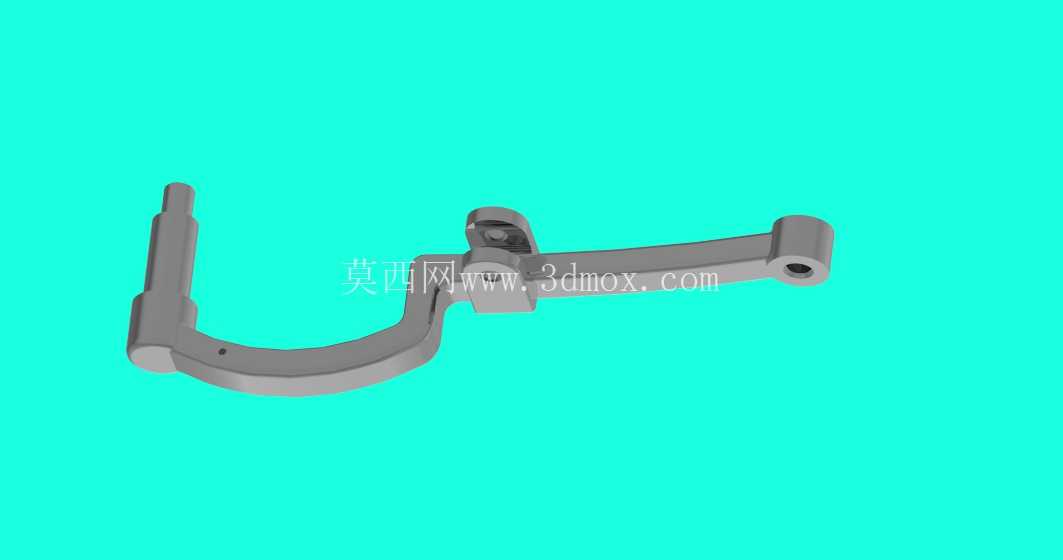

　　这套弯臂式轴件主要应用于中小型卧式冷室压铸机的模具侧抽芯联动机构，在铝合金、锌合金压铸件的批量生产场景中，承担侧滑块的行程传动与锁止力传递作用，区别于常规直轴类传动件，其异形弯臂结构可以绕过模具内部的冷却水道、顶针排布区域，在有限的模架安装空间内完成非直线方向的动力传递，避免传统直连杆传动需要额外增设让位槽、削弱模架局部强度的问题。从结构设计逻辑来看，该轴件整体采用一体化锻坯加工成型，长臂段的圆柱安装端与短臂段的定位轴头保持严格的空间角度公差，两段轴的轴线平行度控制在0.02mm以内，确保抽芯动作过程中不会出现卡滞、偏磨的情况；弯臂过渡段采用大圆弧平滑过渡，避免应力集中导致的长期往复载荷下断裂问题，过渡圆角半径经过载荷校核，匹配压铸生产中12000模次以上的疲劳寿命要求。

　　安装边界方面，长臂端的通孔用于连接抽芯油缸的传动接头，孔内预留了卡簧槽用于轴向定位，安装时无需额外加工定位台阶，直接通过标准卡簧即可完成轴向固定，短臂端的圆柱轴头与模具滑块的安装孔采用H7/f6间隙配合，装配时可以快速推入，配合面的表面粗糙度控制在Ra1.6以下，减少往复滑动过程中的磨损量；弯臂内侧的弧形轮廓专门避让了模具上的冷却水嘴安装位置，当轴件完成最大行程抽芯动作时，弯臂内弧面与水嘴的最小间隙保持在3mm以上，不会出现运动干涉。

　　实际生产应用中，这类弯臂轴常配套在160T-280T吨位的压铸模具上，针对带侧凹结构的压铸件，比如汽车接插件外壳、五金卫浴配件的侧孔成型工序，不需要额外设计复杂的齿轮齿条抽芯结构，通过该轴件的杠杆式传动，就能将油缸的直线动力转化为侧滑块的斜向抽芯动作，相比传统传动结构可以减少15%左右的模架占用空间，同时降低模具的加工装配难度。设计过程中特意将轴件的受力截面做了等强度优化，长臂段靠近动力输入端的截面直径略大于靠近滑块端的直径，匹配传动过程中的弯矩分布，避免材料浪费的同时保证整体刚性，轴件表面做了氮化处理，表面硬度达到HRC55-60，可以承受压铸生产中铝液飞溅带来的高温影响，长期工作在200℃左右的模具环境下不会出现变形、硬度下降的问题。

　　在装配调试环节，该轴件不需要复杂的配磨工序，只要保证两端安装孔的同轴度符合设计要求，即可直接装机使用，弯臂上预留的小定位孔用于安装行程感应触片，配合模具上的接近开关，可以精准检测抽芯动作的到位位置，避免出现抽芯未到位就合模导致的模具撞损问题。不同于标准直轴只能传递直线方向的动力，这种异形弯臂轴可以根据模具内部的实际排布灵活调整臂长与弯曲角度，在多滑块复合抽芯的模具结构中，多根弯臂轴可以分层排布，各自带动不同方向的滑块完成抽芯动作，彼此之间不会出现运动干涉，大幅提升了模具内部空间的利用率。
