压铸工序用Op20固定摇臂结构件

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1187191
  • 压铸工序用Op20固定摇臂结构件

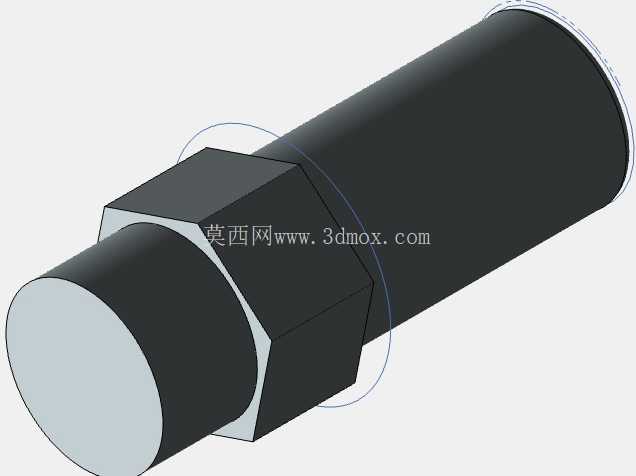

  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件

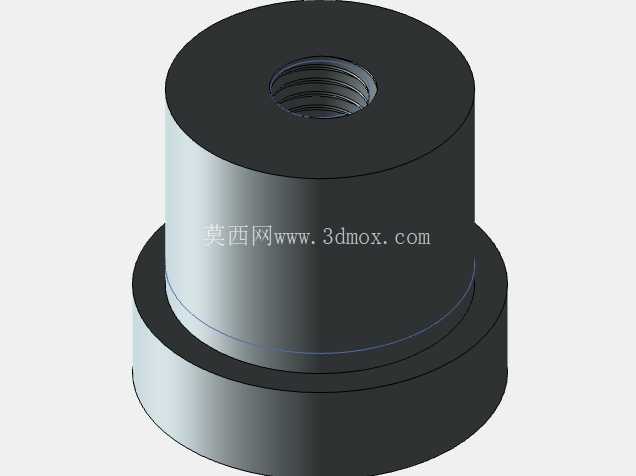

  • 压铸工序用Op20固定摇臂结构件

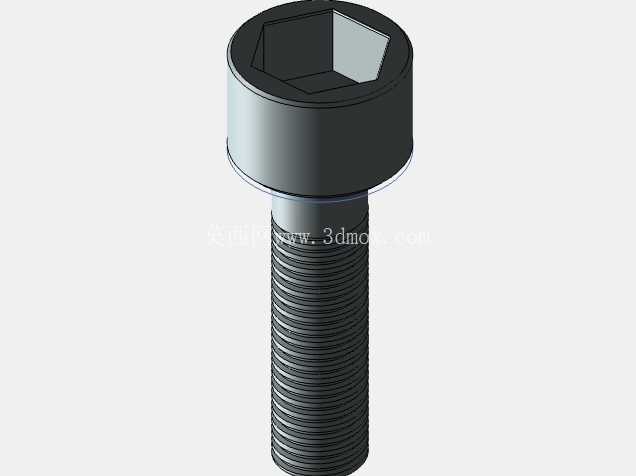

  • 压铸工序用Op20固定摇臂结构件

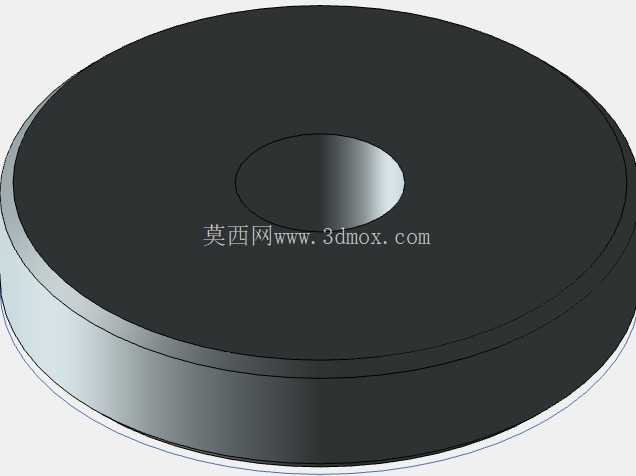

  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件
  • 压铸工序用Op20固定摇臂结构件

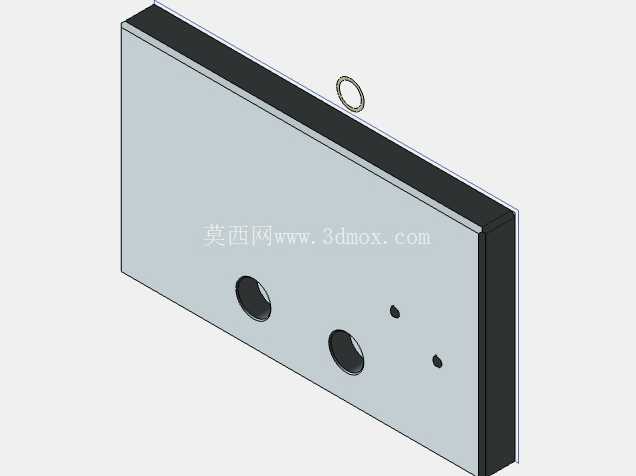

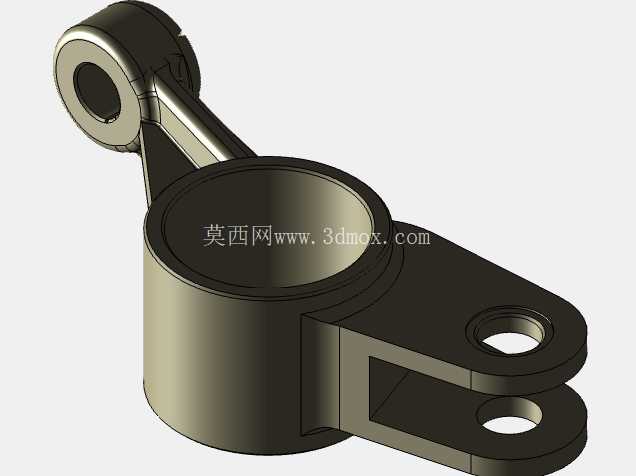

  在压铸生产的后工序加工环节,这类固定摇臂是工位夹具上的核心定位压紧构件,主要承担工件装夹过程中的刚性支撑与位置锁定作用,区别于传动类摇臂的往复摆动功能,该款固定摇臂在工位上无频繁往复动作,属于静态定位类结构件,安装完成后长期保持固定姿态,为待加工压铸件提供稳定的装夹基准面。从结构形态来看,构件主体采用矩形板式结构,主体厚度均匀,大平面作为主要的定位贴合面,加工过程中该平面会与夹具基座的安装面完全贴合,保证整体安装的平面度误差控制在工装设计允许的公差范围内,避免装夹偏差导致后续加工尺寸超差。

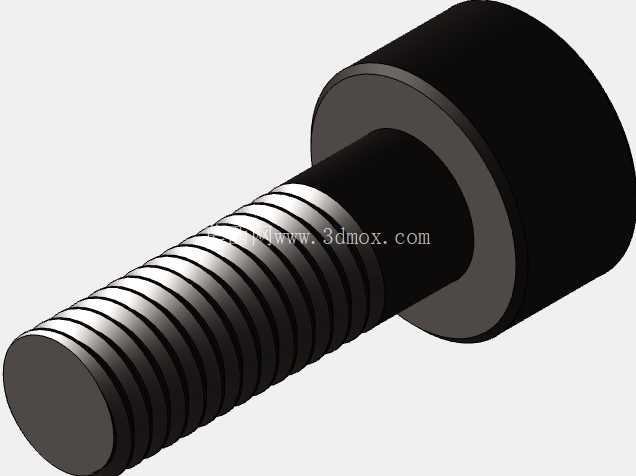

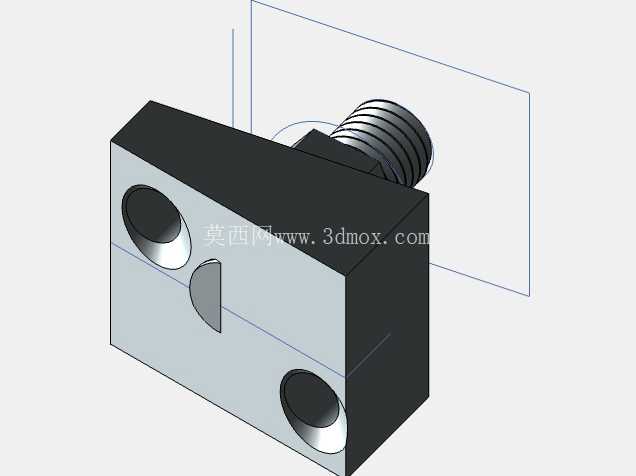

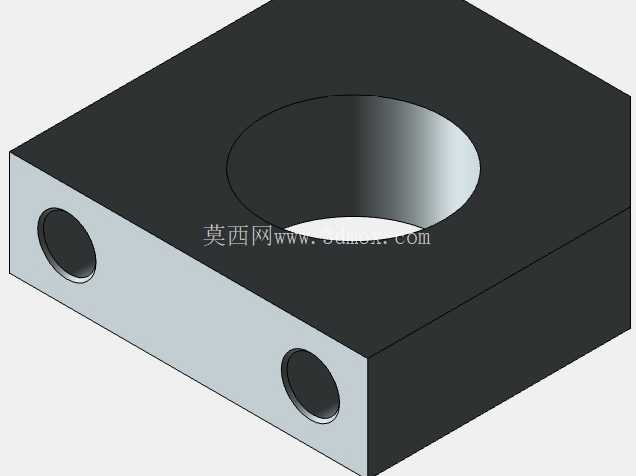

  构件上分布的两组大直径通孔为主要安装固定孔,孔位经过同轴度与位置度公差校验,安装时通过高强度螺栓穿过该孔位,将摇臂整体锁紧在夹具基座上,孔位周边做了轻微的沉台处理,避免螺栓锁紧时螺栓头突出平面影响工件装夹。两组小孔为定位销孔,装配时先通过定位销完成摇臂与基座的位置初定位,再锁紧固定螺栓,能够有效消除装配过程中的位置偏移,保证每次拆装维护后构件的位置精度保持一致,减少工装校准的时间成本。构件侧边的窄面为工件压紧接触面,该面的平面度与表面粗糙度有明确要求,避免压伤待加工压铸件的表面,同时保证压紧时的接触面积足够,防止加工过程中工件出现窜动。从设计思路来看,该构件优先考虑装夹刚性,主体厚度选择经过受力校核,在压铸机周边切削加工的切削力作用下不会出现形变,同时兼顾减重需求,在非接触区域做了等厚处理,避免不必要的材料浪费。安装边界方面,构件整体为规则矩形,长宽尺寸适配常规20工位回转式夹具的安装位间距,不会与相邻工位的夹具构件产生运动干涉,安装时不需要对原有夹具基座做额外改造,可直接替换同规格的老旧磨损摇臂,降低工装维护的替换成本。

  在实际生产场景中,这类固定摇臂多用于压铸件的二次机加工工位,比如压铸件的钻孔、攻丝、铣面工序的夹具上,配合转角油缸或者手动压板完成工件的侧向压紧,相比一体式的夹具定位块,分体式的固定摇臂磨损后可单独更换,不需要整体报废夹具基座,能够有效降低长期生产的工装损耗成本。构件的边缘位置做了小倒角处理,避免安装调试过程中尖锐边角划伤操作人员,同时去除加工过程中产生的毛刺,防止装配时毛刺夹在结合面之间影响安装精度。

  在建模逻辑上,该结构优先以安装基准面作为草图绘制基准,所有孔位的位置尺寸均从该基准面出发标注,保证加工时的尺寸链最短,减少累计误差,孔特征采用拉伸切除生成,保证孔壁的圆柱度符合装配要求,主体的棱边倒角特征统一设置,符合机械加工的工艺要求,避免出现加工无法实现的尖锐内角。这类构件虽然结构看似简单,但在压铸生产的机加工环节不可或缺,其位置精度直接影响整批次压铸件的加工尺寸一致性,设计时需要充分考虑现场装夹的操作空间,保证锁紧螺栓时工具能够有足够的操作空间,不会与周边的管线、其他夹具构件产生干涉,同时要兼顾长期使用的耐磨性,接触面可根据生产频次选择合适的表面处理工艺,提升构件的使用寿命,减少频繁更换工装导致的停线时间。
