多腔体传动端密封盖板结构设计

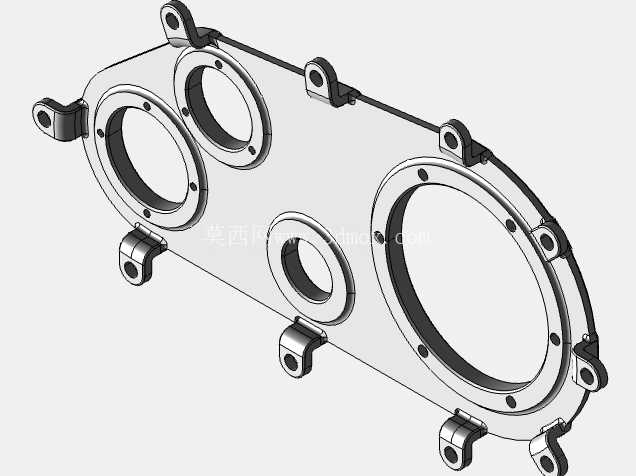

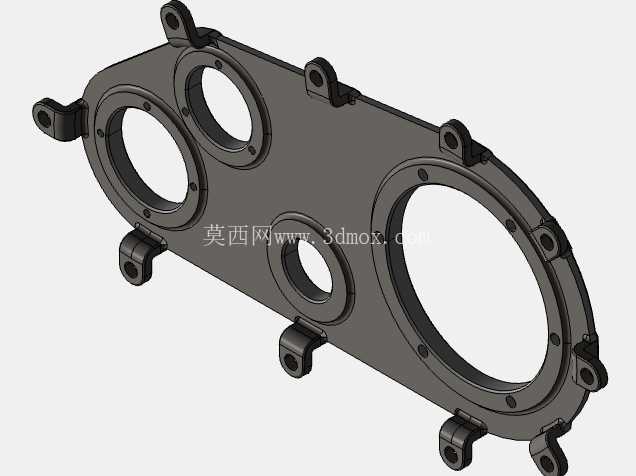

　　这款多腔体密封盖板主要应用在中小功率传动箱的输出端外侧，承担传动副外侧密封、轴系定位支撑、外部防护的多重作用，常见于小型工程机械的分动箱、农用机械的齿轮传动舱、轻工输送设备的减速单元外侧，替代传统的分体式端盖结构，减少装配环节的密封面数量，降低长期运行后的漏油风险。从结构布局来看，盖板主体采用不规则的异形轮廓，完全匹配传动箱壳体的外侧安装面，四个尺寸不一的圆形法兰孔分别对应不同的轴系穿出位置：最大的法兰孔对应主输出轴的轴承座安装位，孔位内侧预留了密封件安装槽，可适配骨架油封的压装需求，槽边的倒角设计方便装配时油封平稳压入，避免刮伤密封唇口；两个中等尺寸的法兰孔对应中间传动齿轮轴的穿出位置，孔周均匀分布的螺栓沉孔用于固定轴承端盖，沉孔深度经过精确计算，保证螺栓锁紧后端面与盖板表面齐平，不会和外部的防护构件产生干涉；最小的法兰孔对应润滑管路的安装位，可接入直通式压注油杯，方便日常维护时补充齿轮箱内的润滑脂。

　　盖板边缘分布的多个带安装孔的凸耳，是整个构件的核心安装定位结构，每个凸耳的安装孔中心距都经过严格公差控制，和传动箱壳体上的螺纹孔位置完全对应，凸耳根部做了加厚的圆角过渡，避免压铸成型时出现缩孔缺陷，同时也能提升安装点的结构强度，承受设备运行过程中产生的振动载荷，防止长期振动后连接螺栓出现松动。设计过程中优先考虑了压铸工艺的成型可行性，所有的侧壁都做了符合脱模要求的拔模斜度，孔位周边的加强筋厚度均匀，避免壁厚差异过大导致成型后出现翘曲变形；盖板的内侧表面设置了多道纵横交错的加强筋，在不增加整体壁厚的前提下大幅提升构件的结构刚度，避免设备运行过程中盖板受齿轮啮合产生的振动影响出现共振异响，同时加强筋的布局也刚好对应内侧齿轮的润滑油导流方向，可将飞溅的润滑油导流回油池位置，减少润滑油在端盖位置的积存。

　　安装边界方面，盖板整体的外轮廓完全贴合传动箱壳体的安装面，所有凸耳的安装面都在同一基准平面上，平面度公差控制在0.1mm以内，保证装配后密封垫片受压均匀，不会出现局部间隙导致的密封失效；各个法兰孔的中心位置和对应轴系的同轴度公差控制在0.05mm以内，避免轴系穿出后出现偏磨，影响密封件的使用寿命。和传统的焊接式端盖相比，这款压铸成型的盖板表面质量更好，不需要额外做大量的机加工工序，仅需要对法兰孔的密封面、安装凸耳的贴合面做精铣处理即可满足装配要求，加工效率更高，批量生产时的成本控制更有优势；同时构件的重量更轻，符合当下机械设备轻量化的设计趋势，安装时单人即可完成对位装配，不需要额外的吊装辅助。

　　在实际使用场景中，这款盖板的外侧不需要额外加装防护壳，自身的结构强度即可抵御日常运行中飞溅的泥沙、灰尘，避免外部杂质进入齿轮箱内部磨损齿轮和轴承，各个安装凸耳的位置还预留了外部管线的固定点，可方便固定传感器线束、润滑管路等附属构件，减少额外的固定支架设计，简化整体设备的结构布局。
