差速器用锥齿蜘蛛齿轮结构设计

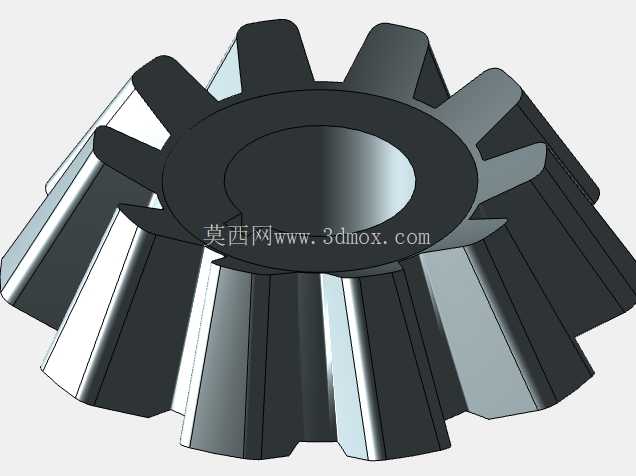

　　在车辆差速器、小型农机传动箱、轻工输送线的分动机构里，这类锥面排布齿形的蜘蛛齿轮是核心的扭矩分流部件，和常规直齿圆柱齿轮不同，它的齿面沿锥面径向分布，能在相交轴之间传递旋转动力，适配两轴呈一定夹角的传动场景，最常见的就是乘用车辆差速器内部，配合半轴齿轮实现左右车轮的差速转动，避免车辆转弯时轮胎出现滑拖磨损。从结构设计逻辑来看，这类齿轮的齿形采用渐开线锥齿廓，建模时先确定分锥角、齿顶高系数、顶隙系数这些基础参数，再通过齿面扫掠、阵列完成整体齿形构建，齿根处做了0.2倍模数的圆角过渡，避免传动时齿根应力集中引发断齿失效，中心的通孔是安装定位孔，和差速器壳体内的行星齿轮轴采用间隙配合，保证齿轮能在轴上灵活转动，不会出现卡滞。

　　实际装配时，这类齿轮的安装边界需要严格控制，齿面的啮合接触斑点要落在齿面中部偏齿顶位置，接触面积不小于齿面总面积的60%，否则会出现传动异响、齿面偏磨的问题，轴向的窜动量要控制在0.1mm到0.3mm之间，既不能因为窜量过大导致啮合脱开，也不能因为间隙过小出现运转卡滞。从功能特性来说，这类蜘蛛齿轮的齿数通常在10到16齿之间，模数根据传递扭矩大小匹配，小模数的多用于小型电动工具、家用代步车的传动箱，大模数的会用在工程车辆、农机的差速机构里，齿面经过渗碳淬火处理后硬度能达到HRC58-62，具备足够的耐磨性能，能承受频繁的正反转冲击载荷。

　　建模过程中需要注意齿形的渐开线起始点位置，避免出现根切问题，根切会削弱齿根的抗弯强度，还会减小齿面的有效啮合面积，降低传动平稳性，齿顶的倒角处理也不能忽略，装配时能避免齿顶和配对齿轮的齿根发生干涉，同时减少啮合初始阶段的冲击。在实际应用场景里，除了车辆差速器，这类齿轮还会用在多轴输出的分动箱里，把单路输入的扭矩分流到多个输出轴，驱动不同的执行机构，比如小型联合收割机的割台传动机构，就会用这类锥齿轮把动力同时传递给拨禾轮、割刀和输送搅龙，结构紧凑，传动效率能达到97%以上。设计时还要考虑润滑条件，这类齿轮通常采用飞溅润滑，齿面的粗糙度要控制在Ra1.6以下，减少运转时的摩擦阻力，避免油温过高导致润滑失效，齿轮的端面和差速器壳体之间会加装耐磨垫片，减少齿轮端面转动时的磨损，延长整体使用寿命。从安装尺寸来看，这类齿轮的背锥面是装配定位的基准面，加工和建模时都要保证背锥面和中心孔的垂直度，公差控制在0.02mm以内，否则会导致齿面啮合不均，运转时出现周期性的异响和振动。

　　和普通直伞齿轮不同的是，这类蜘蛛齿轮的齿部沿圆周均匀分布，整体呈放射状类似蜘蛛腿的形态，因此在行业内被俗称为蜘蛛齿轮，它不需要额外的支撑结构，直接套装在行星轴上就能工作，结构非常紧凑，能在有限的空间内实现相交轴的动力传递，非常适合对安装空间有严格限制的传动场景。在三维建模过程中，参数化建模是最高效的方式，把模数、齿数、分锥角、齿宽这些参数设置为可变参数，后续调整设计时只需要修改参数就能快速生成新的齿轮模型，不需要重新绘制齿形，能大幅提升设计效率，齿形的精确建模也能为后续的有限元强度分析、运动仿真提供准确的模型基础，提前验证齿面接触应力、齿根弯曲应力是否满足设计要求，避免实物试制阶段出现强度不足的问题。
