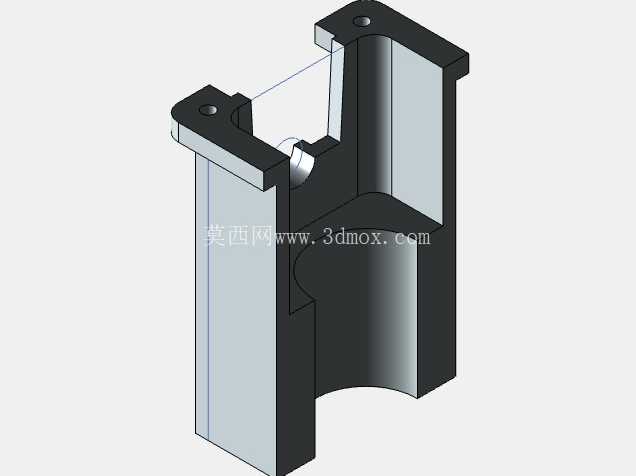

该活塞结构件主要面向小型气动执行元件、低压液压往复机构的配套场景,常见于轻工自动化生产线的短行程推压工位、小型内燃机辅助气路控制单元,以及教学类机械结构拆装实训台的功能演示模块,区别于传统整圆柱式活塞,该构件采用半开放U型腔体设计,能够在有限安装空间内兼顾导向与侧向负载承载需求,不需要额外加装导向套即可完成短距离往复动作的轨迹约束。从结构功能来看,构件顶部双侧延伸出带安装孔的凸耳结构,两个凸耳的安装孔同轴度公差控制在0.02mm范围内,可通过销轴直接与外部驱动摆臂或传动连杆铰接,省去了传统活塞需要额外加工连接螺纹、装配连接头的工序,同时凸耳与主体腔体采用一体化压铸成型结构,衔接位置做了R3圆角过渡处理,能够避免往复动作过程中应力集中导致的连接部位断裂问题。
主体腔体的内壁做了0.8μm粗糙度的精加工处理,可直接与配套的活塞杆配合,腔体侧壁厚度均匀控制在4mm,既保证了往复运动过程中的结构刚性,避免受压时出现侧壁形变导致的卡滞问题,又尽可能控制了构件整体重量,降低往复动作的惯性负载,适配高频次短行程的动作工况。设计过程中优先考虑了压铸工艺的成型可行性,所有侧壁脱模斜度统一设置为1.5°,没有出现倒扣、封闭死角等不利于压铸脱模的结构,构件底部的弧形内凹结构,是为了适配配套缸体内部的弧形限位凸台,当活塞运行到下止点位置时,该内凹面可与凸台完全贴合,起到硬限位的作用,不需要额外加装限位缓冲垫即可控制活塞的最大行程,减少装配零件数量。
安装边界方面,构件整体最大宽度为两个凸耳外侧的间距尺寸,安装时需要保证缸体上端的开口宽度大于该尺寸2mm以上,预留足够的装配间隙,凸耳上的安装孔直径为6mm,适配M5规格的连接销轴,销轴装配后需要在孔端加装卡簧限位,避免动作过程中销轴脱出;腔体内部的配合孔径公差采用H7级精度,与活塞杆的配合间隙控制在0.01-0.03mm之间,既保证往复动作顺畅,又不会出现过大间隙导致的压力泄漏问题。构件外侧的非配合面保留压铸原始表面,不需要额外做机加工处理,仅需要去除合模线位置的飞边毛刺即可投入装配,能够有效降低零件的加工成本,适合批量压铸生产。
在实际工况适配中,该结构件可承受的最大侧向负载为120N,额定工作压力不超过0.6MPa,适配常温工况下的气动往复动作场景,如果用于液压工况则需要调整构件壁厚并更换对应的密封件,避免高压下出现结构形变或泄漏问题。结构设计时还考虑了维护便利性,构件外侧没有复杂的凹凸结构,日常清理维护时可直接擦拭表面,腔体内部的残留杂物可通过U型开口直接清理,不需要将整个活塞从缸体中完全抽出即可完成简单的维护操作,大幅降低了设备运维的时间成本。
