压铸设备斜置式进料导向组件结构设计

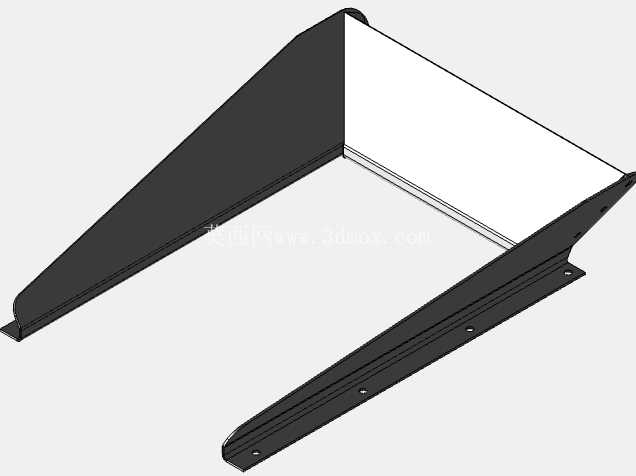

在压铸生产的连续作业流程里，金属熔液从保温炉到压射室的输送路径稳定性，直接决定了压铸件的成型良率与生产节拍，这套斜置式进料导向组件正是为衔接这一关键环节设计的配套结构。从实际产线布局来看，组件整体采用大倾角斜置安装姿态，倾斜角度匹配常规压铸机压射室的进料高度差，能够依靠熔液自身重力实现平稳导流，避免额外增设动力输送结构带来的维护成本与故障点。

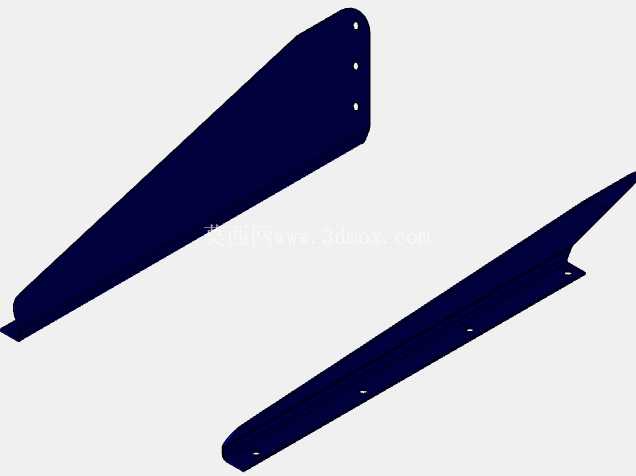

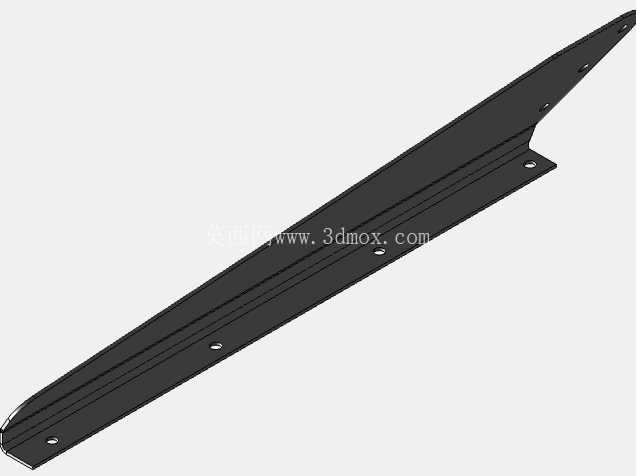

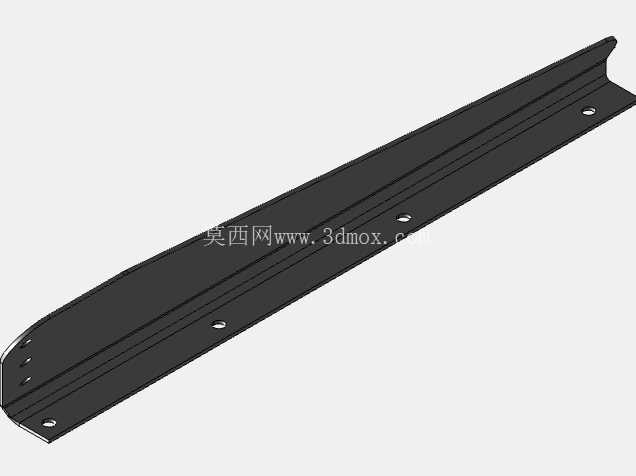

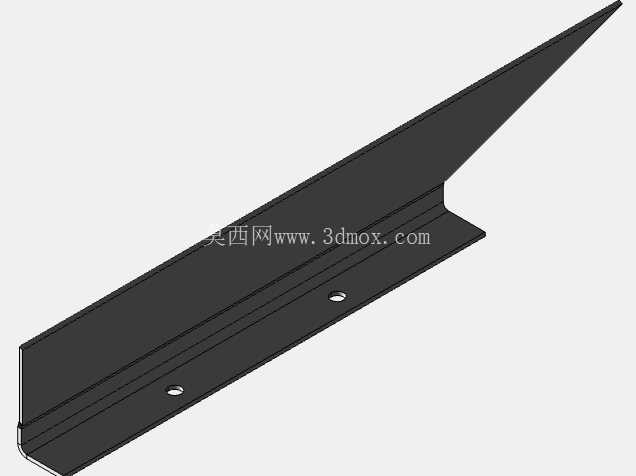

结构设计上，组件主体采用双侧对称的长条形安装支臂作为承载基础，支臂沿斜向全程延伸，底部预留的等距安装孔位可直接适配压铸机进料侧的预装基座，安装时无需额外加工转接板，孔位公差按照IT7级精度控制，能够保证装配后组件整体的平面度误差不超过0.2mm，避免导流面出现倾斜错位导致的熔液挂壁、流痕问题。两侧支臂之间的导流承载面采用整面平滑结构，边缘做了翻边强化处理，既能够提升整体钣金结构的抗变形能力，也可以防止熔液输送过程中从侧边溢出，翻边高度根据常规压铸单次进料的熔液最大流量计算设定，能够覆盖满负荷生产时的熔液涌动高度，不会出现溢料风险。

从安装边界来看，组件的整体外轮廓尺寸适配160-400吨级中小型压铸机的进料工位空间，安装后不会与周边的压射冲头、取件机械手、喷涂机构产生运动干涉，支臂末端的延伸段做了收窄处理，能够精准对准压射室的进料口，对接间隙控制在1mm以内，既可以避免熔液泄漏，也不会因为热膨胀导致组件与压射室发生卡滞。考虑到压铸工位的高温作业环境，组件的结构设计预留了足够的热变形余量，双侧支臂的截面采用L型折弯结构，相比平板结构的抗热变形能力提升40%以上，长时间在200℃左右的工作环境下不会出现明显的翘曲变形，能够长期保持导流面的平整度。

实际应用中，这套组件不仅可以用于铝合金、锌合金等常规压铸合金的进料导流，也可以通过调整安装倾角适配不同流动性的合金材料，当生产镁合金等流动性较好的材料时，可以适当增大安装倾角加快进料速度，缩短压射循环的等待时间；当生产铜合金等流动性稍差的材料时，可以适当减小倾角，降低熔液流动速度，避免卷气问题。组件的整体结构没有复杂的异形曲面，全部采用常规钣金折弯、冲孔工艺即可加工成型，加工成本低，后期维护时如果出现导流面磨损、支臂变形等问题，可直接快速更换，不需要对整机进行大规模拆解，能够有效减少产线停机维护的时间。

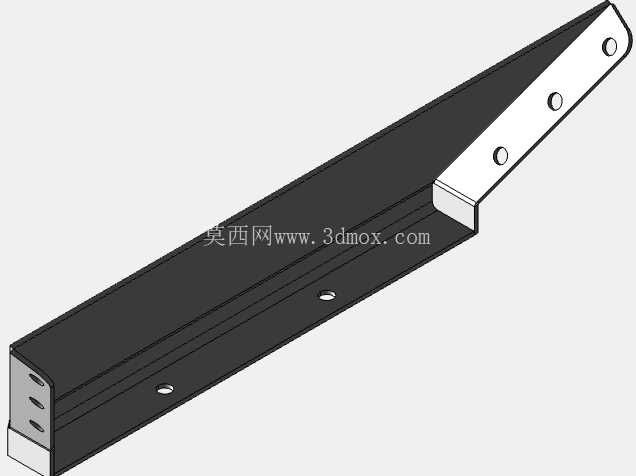

在结构细节处理上，导流面与两侧支臂的连接位置采用满焊焊接工艺，焊接后做整体打磨抛光处理，表面粗糙度控制在Ra1.6以下，能够减少熔液流动时的阻力，避免熔液残留冷隔在组件表面形成积渣，日常清理时只需要用专用铲刀即可快速去除表面残留的冷料，不会刮伤导流面。支臂上的安装孔采用长圆孔与圆孔组合的设计，其中两个定位孔为圆孔，其余安装孔为长圆孔，既可以保证安装时的定位精度，也能够补偿加工与装配过程中产生的位置误差，降低对安装基座的加工精度要求，适配不同厂家生产的同吨位压铸机的安装尺寸差异。

从功能特性来看，这套组件除了基础的熔液导流作用外，双侧的支臂结构还可以作为额外的附件安装基座，生产过程中可以根据需要在支臂上安装温度传感器、熔液检测探头等辅助元件，不需要额外设计安装支架，进一步压缩产线改造的成本与周期。组件整体的重量控制在合理范围内，单人即可完成安装与拆卸作业，不需要借助起重设备，日常换模、调整工位时的操作十分便捷。
