十字轴式万向联轴器传动组件结构设计

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1187207
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计
  • 十字轴式万向联轴器传动组件结构设计

  在各类工业传动系统的布局中,两轴存在轴线夹角、安装对中偏差或是运行中产生相对位移的工况十分常见,这类场景下刚性联轴器无法适配偏移量,容易在轴端产生附加弯矩,加剧轴承、轴系的磨损,甚至引发传动部件的疲劳断裂,而万向联轴器正是针对这类传动需求设计的核心连接部件。本次设计的万向联轴器组件,采用十字轴式铰接结构,能够在两轴轴线夹角不超过25°的工况下稳定传递扭矩,适配冶金设备输送辊道、工程机械行走机构、轻工机械传动组等多类存在轴系偏移的传动场景。

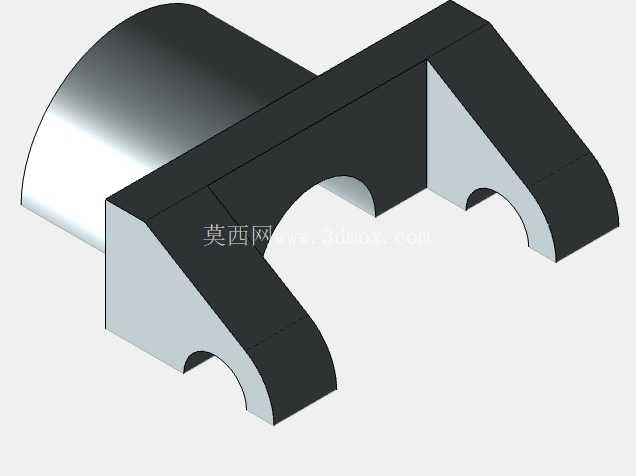

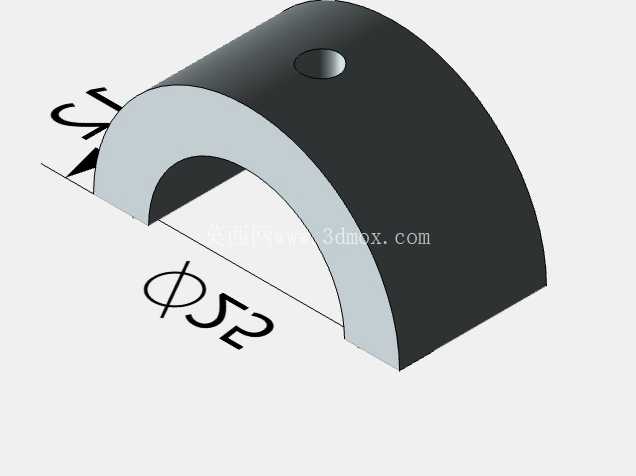

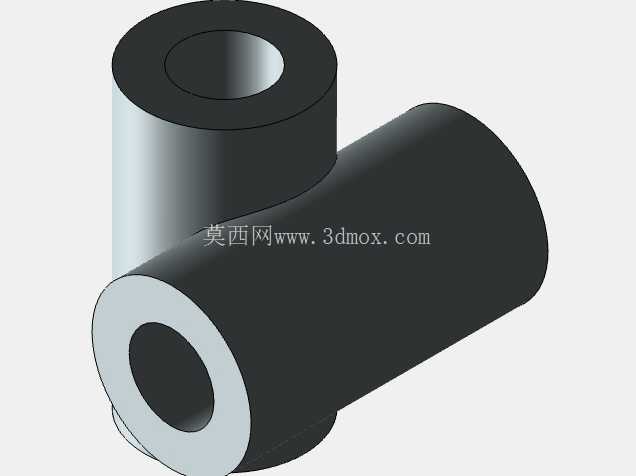

  从结构功能来看,该组件包含两个叉形接头、十字铰接轴以及配套的轴套定位结构,叉形接头的内孔为通孔设计,可与待连接的传动轴通过键连接实现周向固定,端面可根据安装需求加工止口或是螺纹孔,实现轴向的定位锁紧。十字轴的四个轴颈分别嵌入两个叉形接头的轴孔内,铰接位置预留了合理的配合间隙,既可以保证两轴在存在角位移时能够灵活转动,不会出现卡滞,又能控制间隙量避免传动过程中产生过大的回差,保证扭矩传递的平稳性。设计过程中首先对传动载荷进行了核算,针对常用的中小功率传动场景,叉形接头的壁厚、十字轴的轴颈直径都经过强度校核,保证在额定扭矩下部件的弯曲应力、接触应力都处于材料许用范围内,避免长期交变载荷下出现疲劳失效。

  外形尺寸方面,该联轴器的径向最大轮廓尺寸根据适配的轴径进行匹配,单节联轴器的轴向长度控制在合理范围内,安装时不需要对原有轴系进行大范围的改动,只需要将两个轴端分别插入叉形接头的内孔,完成键连接与轴向固定即可,安装边界适配常规的传动轴系布局,不会与周边的机架、护罩等部件产生干涉。在实际使用场景中,这类万向联轴器常成对使用来抵消单节万向节传动产生的转速波动,单节使用时则适用于对转速均匀性要求不高、转速较低的传动部位,比如小型设备的手动调节机构、低速输送线的传动连接等。

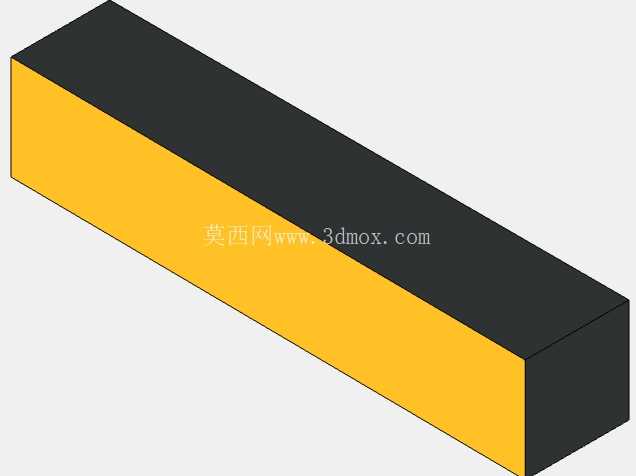

  结构设计上充分考虑了加工工艺性,叉形接头采用模锻成型后进行机加工的工艺路线,十字轴采用渗碳淬火处理提升表面耐磨性,铰接部位的轴孔精度控制在H7级,保证转动灵活性的同时控制配合间隙,减少传动过程中的冲击与噪音。不同于弹性联轴器依靠弹性元件变形补偿偏移的原理,该万向联轴器通过刚性铰接结构实现角向补偿,能够传递更大的扭矩,适用于重载、有冲击载荷的传动工况,同时结构简单可靠,维护时只需要定期检查铰接部位的磨损情况,补充润滑脂即可,不需要频繁更换易损件。在三维建模过程中,对各个部件的配合关系进行了完全还原,包括叉形接头与十字轴的铰接配合、键槽的位置与尺寸、端面的安装孔位都按照实际加工要求进行建模,可直接用于装配干涉检查、工程图导出以及后续的加工工艺编制,也可作为传动系统选型设计时的参考模型,帮助设计人员快速完成轴系布局的校核,确认安装空间是否满足要求,避免实际装配时出现尺寸不匹配的问题。
