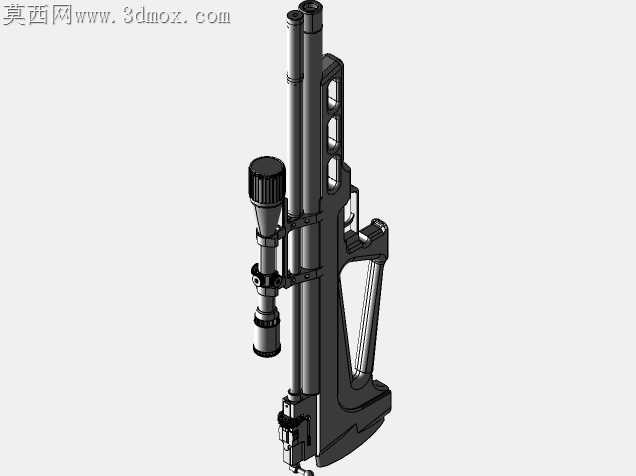

带高倍瞄准镜的长款气步枪结构设计

气步枪的薄壁长管加工一直是小批量试制里的高频痛点，常规同轴度公差如果放得太宽，高倍瞄准镜安装后校枪时的弹着点偏移量会远超竞技射击允许的误差范围，要是公差卡得过严，薄壁管在车削工序里很容易因为卡盘夹紧力不均出现微变形，后续阳极氧化后变形量还会进一步放大。这款结构在枪管与机匣的连接段做了加厚的衬套过渡，没有直接把薄壁管压入机匣的安装孔，衬套内壁做了0.02mm的过盈配合段，外壁和机匣采用间隙配合加横向销钉锁止，既抵消了薄壁管自身的圆度误差，也给后续拆装维护留了足够的余量，不会因为多次拆解出现配合松动。瞄准镜的安装基座没有采用市面上通用的皮卡汀尼导轨整段铺设，而是在机匣顶部做了三个离散的安装凸台，每个凸台的安装面单独做了平面度校准，凸台之间留了足够的减重镂空，既避免了整段导轨加工时的平面度累积误差，也把整枪的重心往握把位置回移了近15mm，举枪瞄准时的手臂疲劳感会明显降低。枪托部分的镂空骨架没有做等壁厚设计，贴腮位置的壁厚比其他受力段厚了1.2mm，握持区域的边角做了连续的圆弧过渡，没有尖锐的直角棱边，就算是低温环境下裸手握持也不会出现硌手的问题。扳机护圈和击发组件的安装位做了嵌入式的定位台阶，组装时不需要额外的工装夹持就能把击发模块卡入预设位置，销钉穿入时的阻力比无定位结构小了近六成，不会出现硬敲销钉导致的机匣表面磕碰损伤。储气管和枪管的平行度在设计时就通过安装座的止口结构做了限位，不需要组装后再反复调整平行度，两个平行管之间留了3mm的均匀间隙，不会因为气温变化导致储气管微形变时蹭到枪管外壁影响射击精度。整枪的外露零件全部做了圆角钝化处理，没有加工后残留的毛刺飞边，就算是快速拉动枪机做上弹动作，也不会被边角划伤手部。
