重载6吨级车间搬运滚轮滑台结构

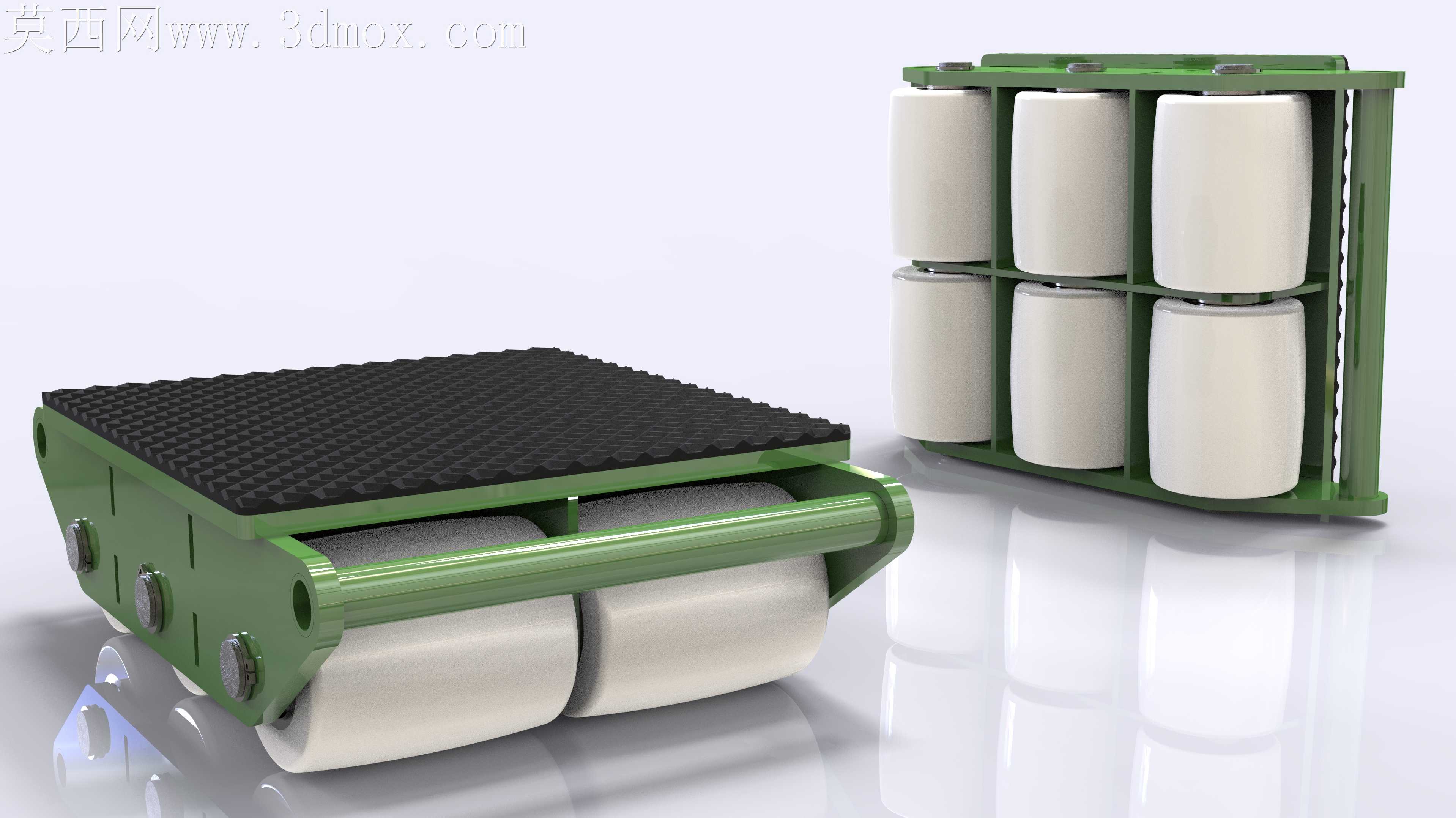

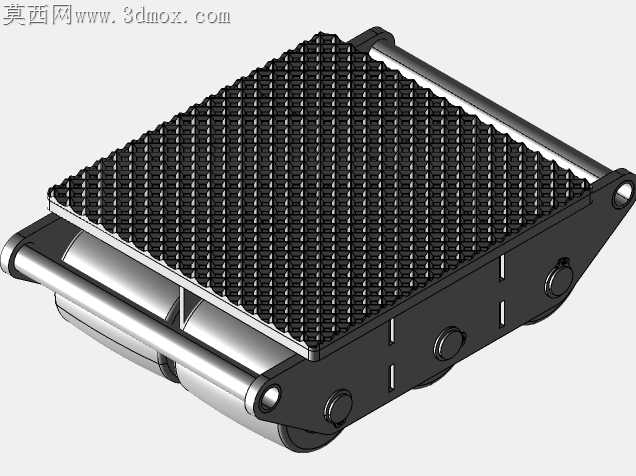

车间重载短距转运场景里，常规小轮径搬运坦克车遇到地坪接缝、焊渣凸起时极易卡滞，单轮受力过载还会出现聚氨酯包胶脱层、轮轴剪切断裂的隐患，这套6吨级滑台的结构设计完全围绕这些现场痛点做了针对性调整。承载面板表面做了密集的菱形防滑凸点，凸点高度控制在1.5mm，既不会刮伤工件底部漆面，又能在转运表面光滑的钢制构件、模具时避免滑移，面板边缘做了10度向下折边，折边处预留的安装孔位可以快速加装牵引杆、侧挡块，适配不同外形的转运物料。滚轮组采用双排三列的排布方式，单轮选用高硬度聚氨酯包胶材质，轮芯为钢制内嵌轴承结构，相邻滚轮的轮轴间距经过反复校核，即使单轮压过5mm以内的地坪凸起，相邻滚轮也能快速分担载荷，不会出现单轮瞬时受力超过额定值的情况。滚轮架采用整体式焊接结构，侧板与轮轴的配合孔做了铰孔处理，装配时轮轴与孔位采用过渡配合，避免长期受交变载荷出现轴孔松旷，侧板外侧的轴端固定采用沉头螺钉加止退垫片的组合，不会因为转运过程中的振动出现螺钉脱落。承载面板与滚轮架之间的连接没有采用刚性焊接，而是预留了0.2mm的间隙加装缓冲橡胶垫，重载放置工件时的冲击力不会直接传递到滚轮轴承上，能大幅延长轴承的使用寿命。滚轮架前端的牵引连接座做了圆弧过渡处理，牵引时不管是水平牵拉还是小角度斜拉，连接销都不会出现别卡的情况，连接销的孔径做了加大处理，适配车间里常用的各类牵引钩、拉杆。整套结构没有多余的装饰性设计，所有倒角、圆角都围绕加工便利性做了调整，侧板的焊接坡口角度统一为45度，普通焊接工人不需要额外调整参数就能完成满焊作业，焊后打磨余量控制在0.3mm以内，不需要大量的后处理工序就能达到装配要求。聚氨酯滚轮的包胶厚度做了针对性加厚，相比常规同载荷滚轮厚了3mm，遇到车间地面少量的铁屑、焊渣时，包胶层不会被尖锐杂物扎穿，日常维护只需要定期清理滚轮缝隙里的杂物，不需要频繁更换滚轮组件。
