JCB反铲装载机标准铲斗结构设计

在土方作业、散料转运、小型基建施工场景里，反铲装载机的铲斗是直接接触作业介质的核心执行部件，其结构合理性直接决定作业效率、部件寿命与整机负载表现。这款适配JCB机型的反铲铲斗，在设计阶段就围绕通用挖掘、散料搬运的高频工况做了针对性优化，没有为了追求轻量化牺牲结构刚性，也没有过度冗余设计带来不必要的负载浪费。

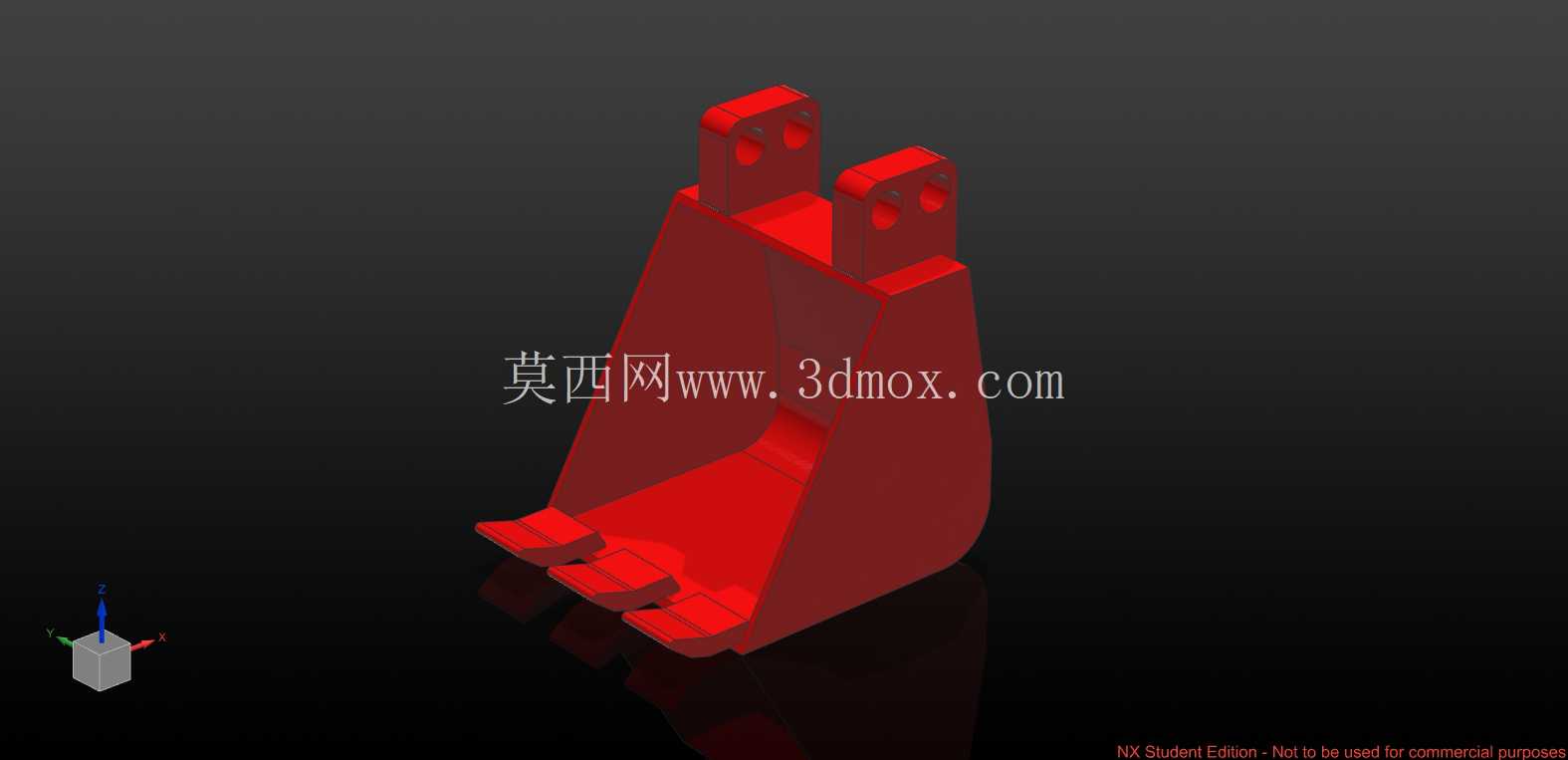

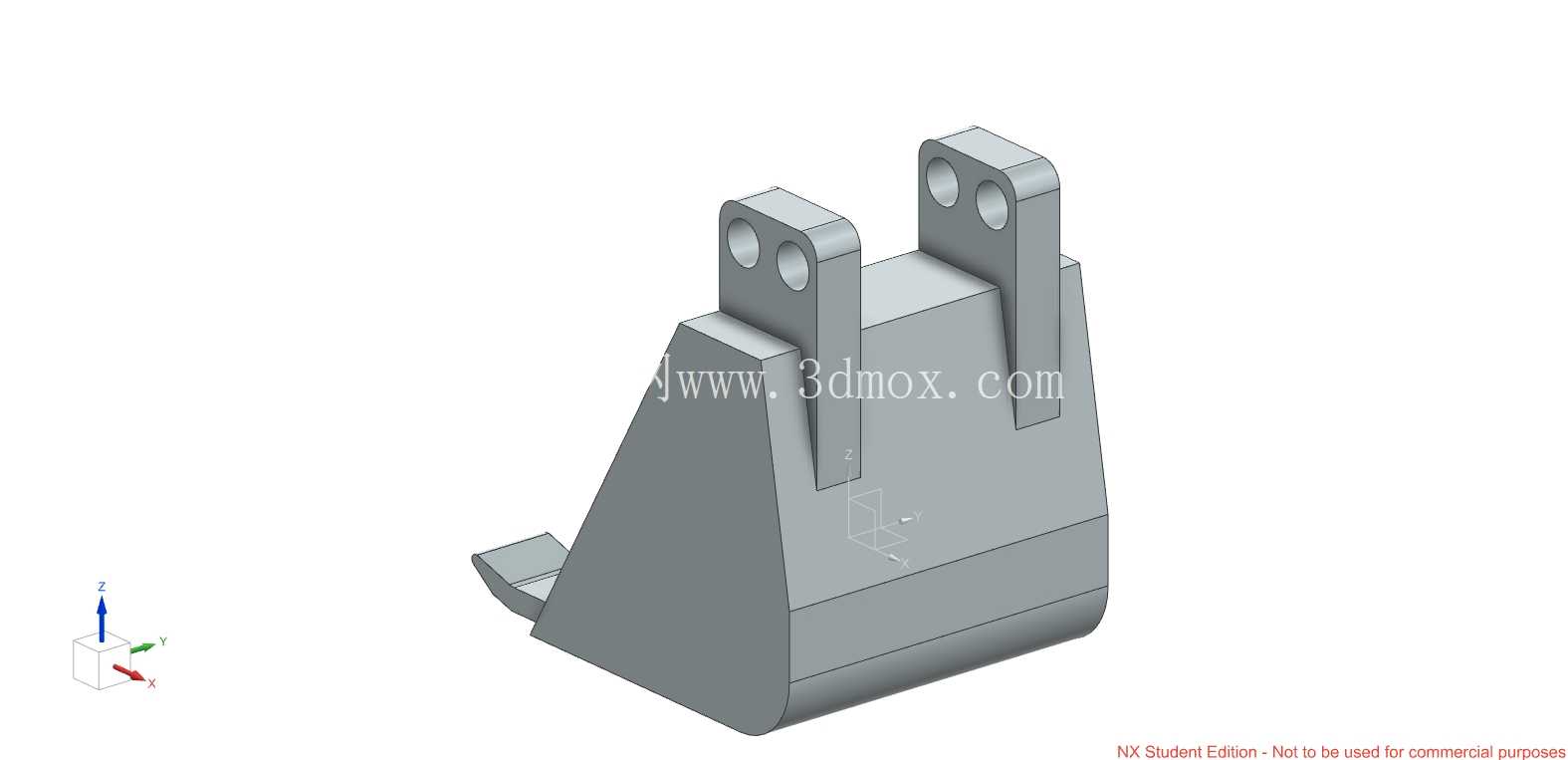

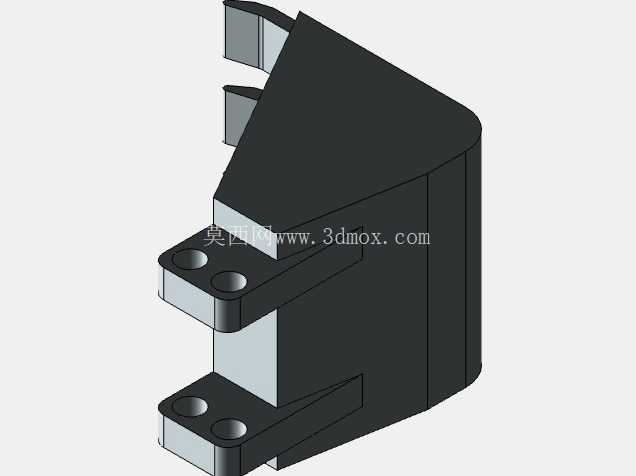

从安装边界来看，铲斗上部设置了两组带同轴销孔的安装耳板，耳板的孔位间距、销轴孔径完全匹配JCB对应型号反铲臂的连杆安装位，不需要现场二次配焊或者扩孔修正，安装时只需对齐销孔穿入固定销轴、加装轴向锁止结构即可完成装配，安装耳板做了加厚处理，根部与斗背衔接位置做了大圆弧过渡，避免应力集中导致的耳板撕裂问题，这也是很多小厂仿制铲斗最容易出故障的位置——作业中铲斗承受的偏载、冲击载荷都会首先传递到耳板与斗身的衔接处，直角焊缝在反复冲击下很容易出现疲劳裂纹。

斗体的几何轮廓是经过多轮工况验证的成熟构型，斗口部位的切削角度兼顾了插入阻力与卸料流畅度：当铲斗下插至物料堆时，斗齿先破开物料表层，弧形斗底可以顺着插入轨迹引导物料滑入斗腔，不会出现物料在斗口堆积推挤、增加插入阻力的问题；斗腔的深度与开口宽度比例经过优化，在额定斗容范围内不会因为斗腔过深导致卸料时残留物料，也不会因为斗腔过浅导致单次铲装量不足，影响作业循环效率。斗齿部分采用了突出斗口的分体式设计，齿座与斗前沿焊接为一体，斗齿磨损后可以单独更换，不需要整体切割更换斗前沿，大幅降低后期维护成本，斗齿的排布间距兼顾了破碎硬土、插入散料的需求，不会因为间距过大导致大块物料卡滞，也不会因为间距过小增加不必要的插入阻力。

斗身的侧壁做了外翻的加强筋设计，从斗口前沿一直延伸到上部安装耳板位置，既可以提升侧壁的抗挤压能力——在铲装碎石、建筑垃圾等尖锐物料时，侧壁不会因为侧向挤压出现外凸变形，也能在铲斗侧边刮蹭作业面时起到耐磨防护作用，避免斗壁母材直接被磨损。斗底的后部做了弧度收窄，在收斗动作时可以顺着动臂的摆动轨迹顺滑完成收斗，不会与小臂连杆结构发生运动干涉，整个铲斗的运动包络在设计时就完全匹配对应机型的动臂摆动角度、连杆机构行程，全行程动作下都不会出现卡滞、碰撞的问题。

从实际使用场景来看，这款铲斗可以覆盖绝大多数通用作业需求：不管是建筑工地的基坑开挖、土方回填，还是砂石料场的散料转运，或是市政施工中的路面破除后废渣清理，都能稳定适配。设计阶段就考虑了不同工况的载荷特性，斗身板材的厚度选择经过载荷校核，在满足冲击载荷承载要求的前提下控制了整体自重，不会因为铲斗自重过大导致整机前端负载过高，影响整机的稳定性与 lifting 能力。对于做工程机械三维装配模拟、属具改装设计的从业者来说，这个模型的结构细节完整还原了实车铲斗的安装尺寸、轮廓参数，可以直接用于整机装配干涉检查、作业动作仿真，也可以作为同类型属具改型设计的参考基准，不需要再从零开始测绘实车部件，大幅缩短前期设计的建模周期。
