洋马ViO12迷你挖掘机驱动链轮结构

在小型土方作业、园林施工、狭小空间管线铺设这类工况里，微型挖掘机的行走可靠性很大程度上取决于底盘驱动轮的设计精度，这款适配洋马ViO12迷你挖掘机的驱动链轮，就是针对微挖底盘行走系统做的专项结构设计。先从实际应用场景说，1吨级左右的微型挖掘机经常要在泥泞、碎石、硬质铺装路面来回切换作业，驱动轮既要传递行走马达输出的扭矩，带动履带完成整机行进、转向动作，还要承受履带张紧带来的径向载荷，以及作业时地面传来的冲击载荷，所以结构设计上首先要保证齿形和履带链节的啮合精度，避免跳齿、卡滞问题。

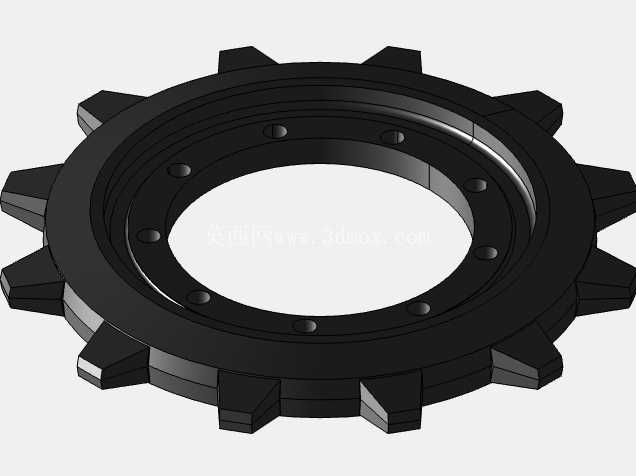

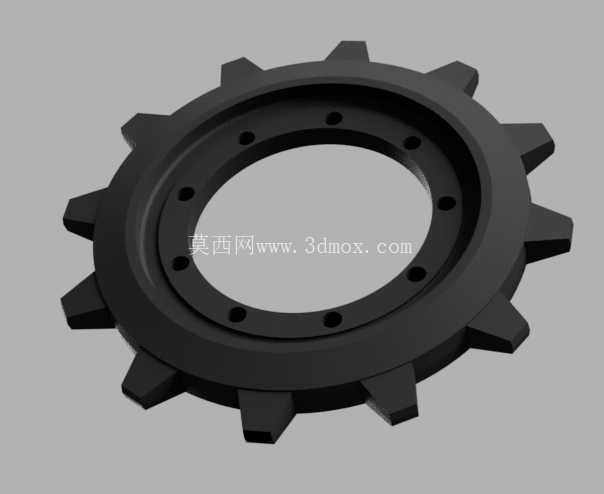

从结构功能来看，这个链轮采用整体式齿圈设计，周向均匀分布12个驱动齿，每个齿的齿廓都做了适配橡胶履带或钢制微型履带链节的啮合弧面，齿根位置做了圆角过渡，减少应力集中，避免长期交变载荷下出现齿根断裂的问题。中间的安装法兰面均匀布置了8个螺栓安装孔，孔位的分度圆直径严格匹配行走马达输出法兰的安装尺寸，安装面的平面度控制在合理公差范围内，保证装配后链轮和马达输出轴的同轴度，减少运转时的偏摆磨损。中心的大直径通孔是为了避让行走马达的输出轴端以及轮毂结构，避免装配时出现干涉，同时也能减轻零件自身重量，降低底盘簧下质量，提升微挖行走的平顺性。

设计思路上，首先考虑的是微挖作业时的频繁转向工况，链轮齿的两侧面都做了等强度设计，不管是前进还是后退，齿面受力都能均匀分布，不会出现单侧过度磨损的情况。齿顶的倒角设计一方面是方便履带安装时的啮合导入，另一方面在履带存在小幅跳动时，也能避免齿顶和履带链节发生刚性撞击，降低作业时的行走噪音。安装孔的位置做了沉台处理，螺栓装配后头部不会突出链轮端面，避免运转时和履带内侧的导轨结构发生剐蹭。链轮的厚度方向尺寸严格匹配对应履带的轨距，保证啮合时齿面和履带链节的接触长度足够，不会出现偏磨导致的履带脱轨问题。

从安装边界来说，这款链轮的最大外圆直径适配ViO12迷你挖掘机的底盘离地间隙设计，装配后不会和底盘架的护板、行走马达的壳体发生干涉，轴向安装尺寸也和履带张紧行程匹配，当履带张紧度调整到标准范围时，链轮和导向轮、支重轮的中心处于同一平面，保证履带运转时的直线度，减少行走阻力。齿形的设计参数完全对应配套履带的节距，每个驱动齿的齿距误差控制在很小的范围内，保证和履带链节啮合时没有冲击，传递扭矩更平稳，哪怕是在斜坡作业、单侧转向这类大载荷工况下，也能保证动力传递的可靠性。另外，链轮的基体结构在保证强度的前提下，在非受力区域做了适当的减重设计，不会额外增加行走马达的负载，对于微型挖掘机这种动力储备有限的设备来说，能有效提升行走系统的传动效率，减少不必要的功率损耗。日常维护层面，这种整体式链轮的结构没有多余的拼接焊缝，不会出现焊缝开裂的问题，磨损后更换也只需要拆卸安装螺栓即可，维护便捷性更适配小型设备的售后维保需求。
