压铸工序用双侧定位装夹夹具结构

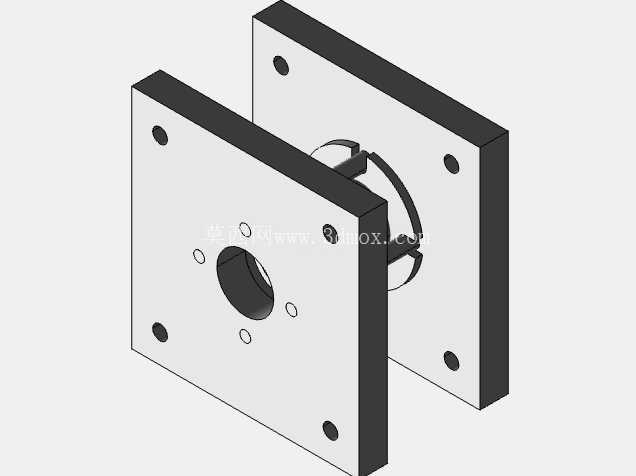

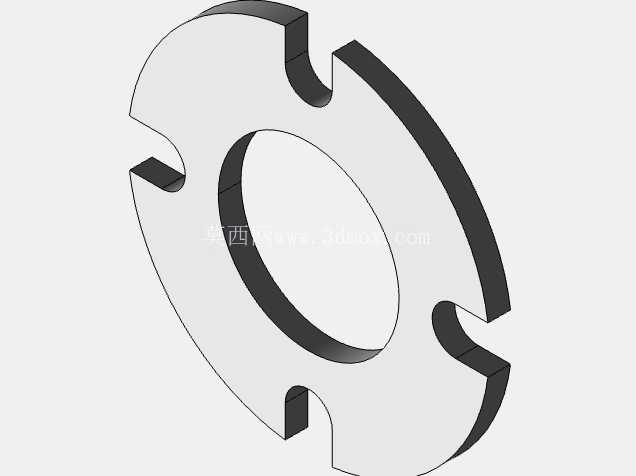

　　这套双侧板式装夹结构，主要面向有色金属压铸生产环节的工件定位装夹需求，适配中小型压铸件的切边、钻孔、去毛刺二次加工工序，在压铸车间的机加工工位、铸件后处理工位都能直接适配现有通用工作台安装。从结构布局来看，整套夹具采用对称双立板的装配形式，两块安装基板平行布置，中间预留工件装夹空间，基板上的安装孔采用对称分布设计，既可以通过四角的通孔完成夹具在设备工作台面的固定，也能通过板面中间的环形孔位适配不同规格的定位销、夹紧元件，适配直径在80-120mm区间的盘类、套类压铸件装夹需求。

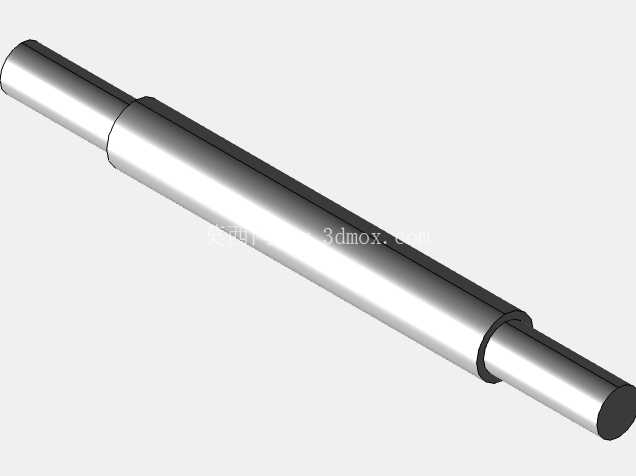

　　设计阶段优先考虑了压铸生产现场的工况，基板边缘做了直角强化处理，避免长期受夹紧力、工件冲击力出现边缘变形，中间的环形避让孔既可以作为工件定位基准的穿过空间，也能兼容加工过程中的排屑需求，避免铝屑、锌屑堆积在装夹定位面影响装夹精度。两块立板之间的间距可以通过更换不同长度的连接撑杆进行调整，撑杆采用隐藏式装配在立板内侧，不会干涉工件的上下料操作，操作人员从正面即可完成工件的取放，不需要额外避让突出的连接结构。

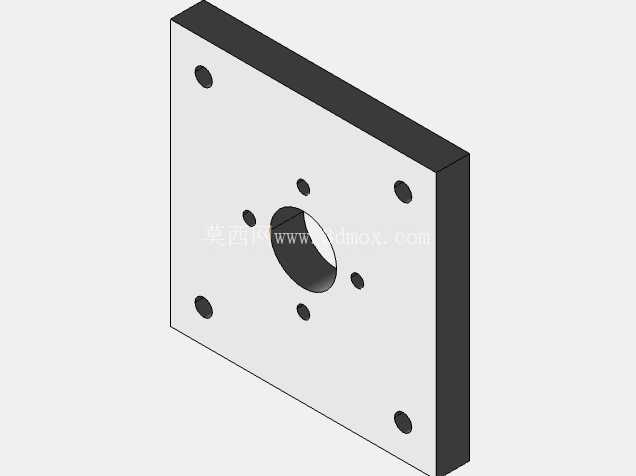

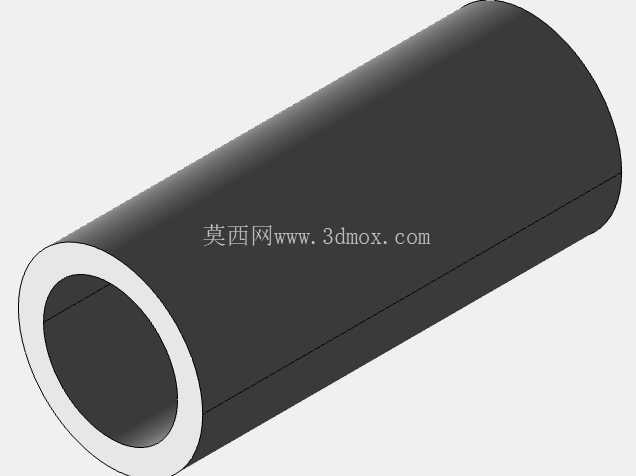

　　安装边界方面，单块基板的外形采用正方形结构，安装孔的孔距符合通用工装的安装标准，不需要对现有工作台的T型槽位置进行二次改造，直接通过T型螺栓即可完成固定，基板的厚度经过受力校核，在承受1500N的夹紧力时不会出现板面翘曲，保证装夹过程中定位基准不会发生偏移。从功能特性来看，这套夹具不需要额外配置复杂的动力元件，手动拧紧夹紧螺栓即可完成工件的固定，适合多品种小批量的压铸件加工场景，换型时只需要更换对应规格的定位衬套，不需要整体拆卸夹具基板，换型时间可以控制在10分钟以内，大幅降低中小批量生产的换型成本。

　　结构设计上没有采用复杂的异形曲面，所有零件都可以通过普通铣床、钻床完成加工，加工成本低，后期维护时如果出现基板定位面磨损，只需要对基板表面进行平磨处理即可恢复精度，不需要整体更换整套夹具。在实际应用场景中，这类双侧板式夹具除了压铸工序的二次加工装夹，也可以适配小型焊接件、注塑件的装夹需求，只要调整中间的定位元件尺寸，就能覆盖更多类型的工件装夹，通用性较强。设计过程中特意将所有夹紧元件的操作位置都布置在夹具正面，操作人员站在工位正前方即可完成所有装夹操作，不需要侧身或者探身到夹具侧面，符合人机工程学要求，降低长期操作的疲劳感。基板上的小孔位分布在中间环形孔的周围，既可以用来安装定位销，也可以作为气嘴安装孔，在需要清理装夹面切屑的时候，可以接通压缩空气直接从孔位吹出切屑，不需要操作人员手动清理缝隙里的残留切屑。整套装配结构没有易损的精密传动部件，日常只需要定期检查连接螺栓的预紧力即可，维护难度极低，适合生产现场的粗放使用环境，不会因为少量切屑、切削液飞溅就出现卡滞、失效的问题。
