汽车废气涡轮增压器结构三维数模

　　从实际装车场景来看，这类增压器多匹配1.5T-2.5T排量的车用汽油或柴油发动机，安装位置集中在发动机排气侧的排气歧管出口端，设计时首先要明确的是安装边界：压气机侧的进气接口为圆柱直插式结构，接口外径适配常规63mm内径的进气橡胶软管，出气端为法兰连接结构，对接中冷器进气硬管，法兰面预留四个M8螺栓安装孔，孔位分布圆直径为82mm，安装时需保证法兰面与对接管路端面的平行度误差不超过0.15mm，避免密封垫压合不均出现漏气问题；涡轮侧的进气端直接对接发动机排气歧管的出口法兰，采用V型卡箍连接结构，卡箍适配的法兰外径为76mm，安装后可允许一定角度的微调，抵消发动机工作时的热胀冷缩位移，涡轮侧的排气接口同样为直插式结构，对接车辆前段排气系统，接口外径为58mm。在商用车与乘用车动力总成的进气系统设计中，涡轮增压器是利用发动机排出废气的惯性冲力驱动涡轮端叶轮，再同轴带动压气机叶轮压缩进入气缸的空气，以此提升发动机进气量、在不增加发动机排量的前提下提升动力输出的核心部件，这套三维数模完整还原了浮式轴承支撑结构的涡轮增压器整机外形与装配关系，覆盖了日常结构选型、教学演示、周边管路布局干涉检查的常用需求。

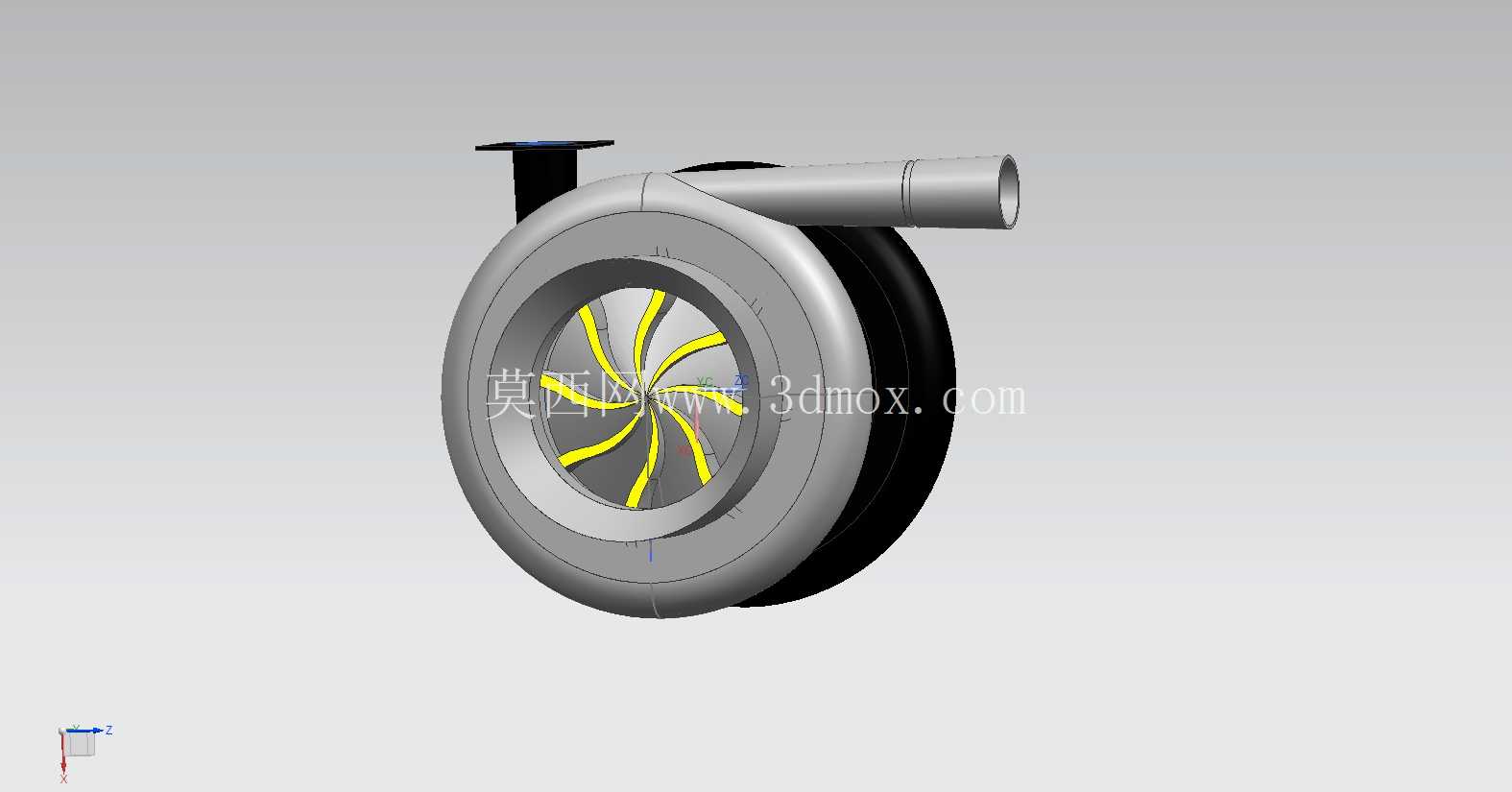

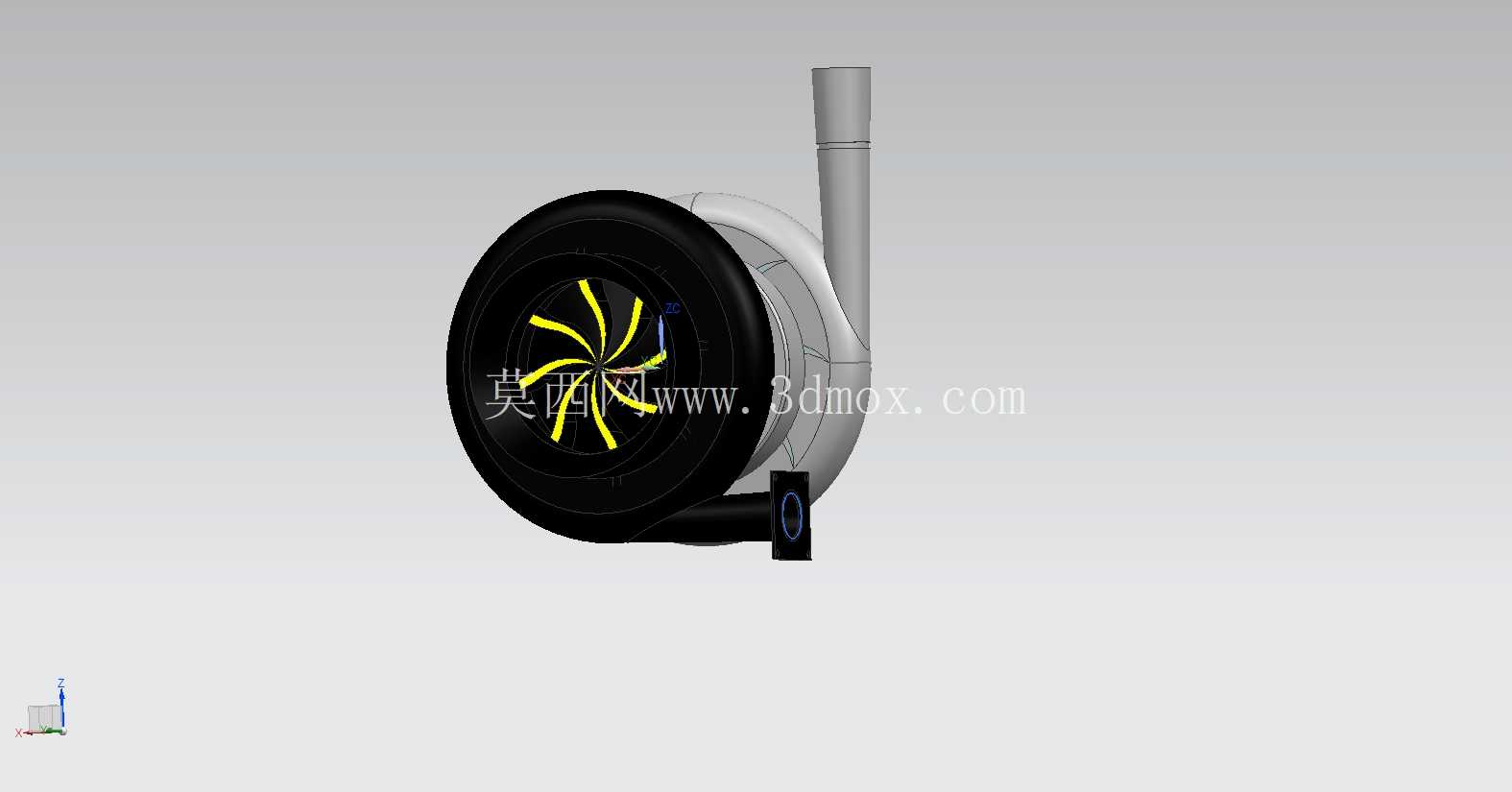

　　整机的外形轮廓方面，压气机壳的最大外圆直径为186mm，涡轮壳与压气机壳组装后的总轴向长度为224mm，顶部的废气旁通阀执行器安装座突出壳体表面32mm，在做发动机舱布局校核时，需要给增压器周边预留至少25mm的散热间隙，避免增压器工作时的高温辐射损坏周边的橡胶管路、线束等塑料或橡胶部件。从设计思路来看，这套模型还原了量产增压器的核心结构逻辑：中间的轴承体部分采用水冷+油冷的复合冷却结构，模型上预留了机油进出油道接口与冷却水套接口，机油进口位于轴承体上方，接口为M14×1.5的螺纹结构，机油回油口位于轴承体正下方，采用法兰连接结构，回油通道的通径设计为18mm，保证润滑后的机油能顺畅回流至油底壳，避免轴承腔内油压过高造成机油渗漏；冷却水通道的进出口分别位于轴承体两侧，接口为16mm外径的宝塔接头结构，对接发动机冷却系统的小循环管路，在发动机高负荷运转时带走轴承体的热量，避免浮式轴承因为温度过高出现润滑失效。

　　压气机叶轮采用前倾后弯的叶片设计，一共8片主叶片搭配8片分流叶片，叶片型线经过气动优化，在12-20万转/分钟的工作转速区间内可以保证较高的压气效率，同时降低气流紊流产生的工作噪音；涡轮端叶轮采用耐热合金钢材料对应的结构设计，叶片为径向直叶片结构，可以承受800-950℃的排气高温，叶轮与转轴采用摩擦焊连接结构，模型上还原了焊接位置的轴肩结构，方便做结构强度分析时的边界条件设定。旁通阀的执行器布置在压气机壳上方，通过金属拉杆连接涡轮壳内的旁通阀门，当增压压力超过设定阈值时，执行器会拉动拉杆打开旁通阀门，让部分废气不经过涡轮叶轮直接排入排气系统，避免增压压力过高造成发动机爆震或者增压器超速损坏，模型上还原了拉杆的连接结构与执行器的安装支架，在做周边部件布局时可以直接用来检查拉杆运动过程中是否会与周边部件产生运动干涉。

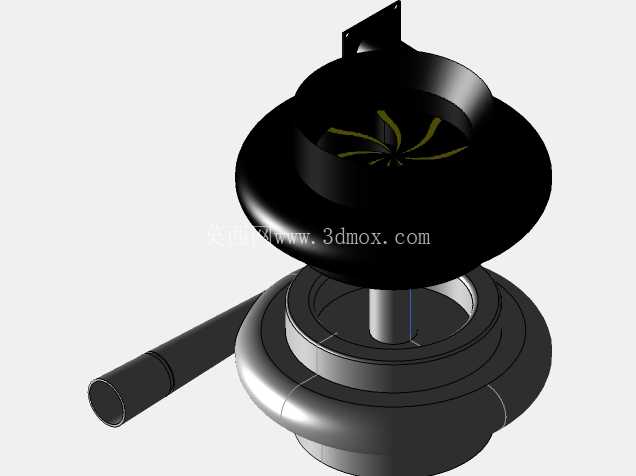

　　在实际的工程应用中，这套数模可以直接用于进气系统的管路走向设计，通过数模的接口位置与外形轮廓，提前确定中冷器管路、进气管路、冷却水管路、机油管路的走向与固定点位置，减少后期样件试装时的干涉问题；也可以用于职业院校的汽车构造教学，通过拆分模型的压气机壳、涡轮壳、轴承体、叶轮、旁通阀等部件，直观展示涡轮增压器的工作原理与装配关系；对于改装场景的设计人员来说，也可以基于这套数模调整压气机壳的出口角度、旁通阀的安装位置，适配不同车型的发动机舱布局，不用从零开始测绘整机结构，大幅缩短设计前期的测绘周期。需要注意的是，这套模型还原的是量产状态的外形与安装接口尺寸，内部的轴承间隙、油封结构等细节做了适当简化，在做增压器本身的性能仿真或者内部零件的详细设计时，还需要补充内部零件的详细尺寸参数与公差要求，但对于整车布局、教学演示、周边部件设计这类场景，模型的细节精度完全可以满足使用需求。
