V型块夹紧定位工装组件结构设计

在机械加工、零部件检测、装配组对的生产场景中，轴类、套类等回转体零件的定位装夹一直是影响工序精度与作业效率的核心环节，这套V型块夹紧定位组件，正是针对这类零件的装夹需求开发的专用工装结构。不同于通用平口钳的平面定位逻辑，这套结构依托V型槽的自定心特性，能够在装夹过程中自动将回转体零件的轴线调整至与工装基准平行的位置，省去了反复找正的辅助时间，在小批量多品种的轴类零件铣削、钻孔、键槽加工，以及形位公差检测工序中，能够大幅降低操作人员的找正工作量。

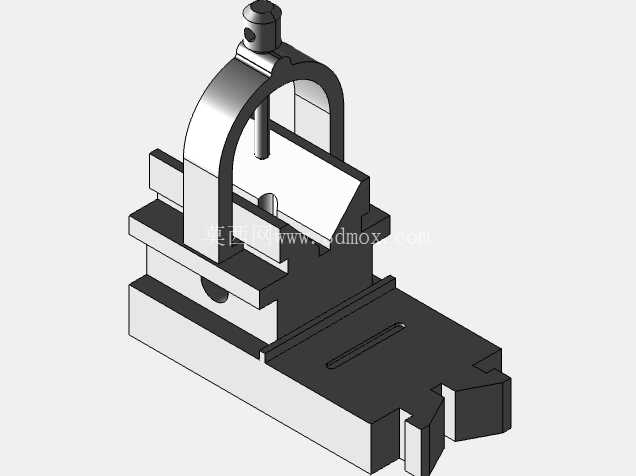

从结构功能来看，整套组件分为底座定位单元、V型支撑单元、拱形压紧架、压紧执行件几个核心部分。底座采用带定位槽的板式结构，底部的凸台结构能够与机床工作台的T型槽直接配合，实现工装在机床上的快速定位，不需要额外制作过渡连接板，安装时只需要通过T型螺栓将底座锁紧在工作台面上，就能保证工装的安装基准与机床进给方向平行。底座上表面设置有两条平行的导向槽，V型支撑块可以沿着导向槽调整轴向位置，适配不同长度的回转体零件装夹需求，当支撑块位置调整到位后，通过侧面的锁紧螺钉即可将其与底座固定，避免加工过程中出现支撑移位。

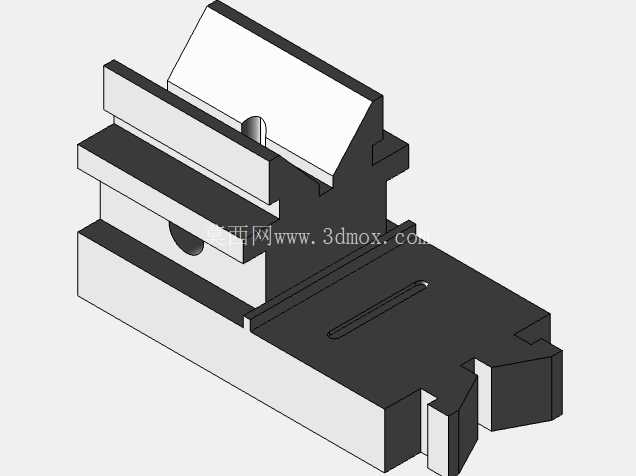

V型支撑块的工作面采用90度夹角设计，这个角度是经过长期工程验证的通用选型，既能够保证对不同直径零件的适配范围，又能在夹紧时提供足够的侧向支撑力，避免零件受切削力作用出现转动或翘起。支撑块的V型面做了倒角过渡处理，避免零件装夹时棱角刮伤工件表面，同时在V型面的底部设计有排屑缺口，加工过程中产生的切屑、切削液可以顺着缺口排出，不会堆积在V型槽内影响定位精度。

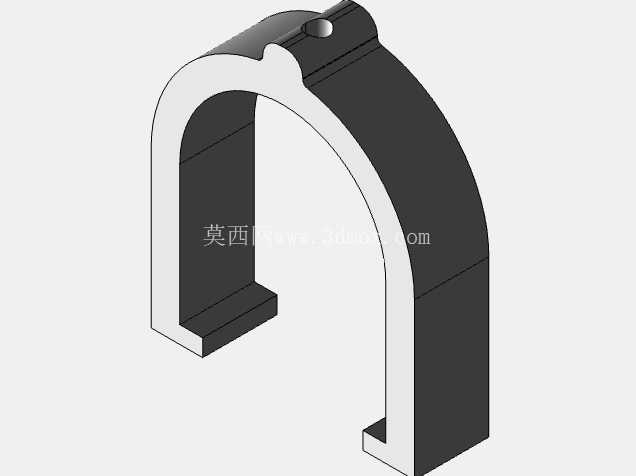

上方的拱形压紧架采用跨骑式结构，两端通过定位销与底座连接，这种结构相比单侧悬臂的压紧结构，受力更加均匀，压紧时不会对零件产生侧向的偏载力，避免零件装夹后出现轴线偏移。压紧架中部的螺纹孔内安装有压紧螺杆，螺杆底部带有压头，压头与螺杆采用球面连接，转动螺杆下压时，压头可以自适应贴合零件的上表面，即使零件直径存在小幅偏差，也能保证压紧面完全接触，不会出现点接触压伤工件或者压紧力不足的问题。螺杆顶部设计有四方头，可以使用呆扳手或者棘轮扳手快速施加压紧力，不需要额外配备专用的压紧工具，适配车间通用工具的使用场景。

在设计思路上，这套结构优先考虑了通用性与可靠性的平衡，没有采用复杂的气动、液压压紧结构，纯机械的螺纹压紧方式不存在泄漏、失压的风险，在没有气源电源的钳工台、检测平台上也可以正常使用。所有的配合面都采用了间隙配合的公差设计，压紧架的安装销与底座销孔之间的配合间隙控制在0.02mm以内，既保证拆装方便，又不会因为间隙过大导致压紧位置偏移。整套工装的外形轮廓规整，没有突出的尖锐结构，安装后不会超出机床工作台的安全边界，在普通立式铣床、钻床的工作台上都可以直接安装使用，不需要对机床进行改造。

从实际使用的角度出发，这套结构还预留了拓展空间，底座侧面的螺纹孔可以安装定位挡块，实现零件轴向的定位，保证批量加工时零件的轴向尺寸一致性；V型支撑块也可以根据加工零件的直径范围更换不同角度或者不同开口尺寸的型号，不需要更换整个底座，降低了工装的制造成本。在零件检测场景中，这套工装可以直接放置在三坐标测量机的平台上，作为轴类零件的测量支撑，压紧力可以根据检测需求调整，避免压力过大导致零件产生变形影响测量精度。不同于定制化的专用夹具，这套V型块夹紧组件的结构简单，加工难度低，普通的机加工车间就可以完成制造，维护也十分方便，压紧螺杆、压头等易损件可以单独更换，长期使用的维护成本很低，非常适合中小机加工企业作为通用工装配置，覆盖大部分回转体零件的装夹需求，减少专用夹具的设计制造周期，提升生产响应速度。
