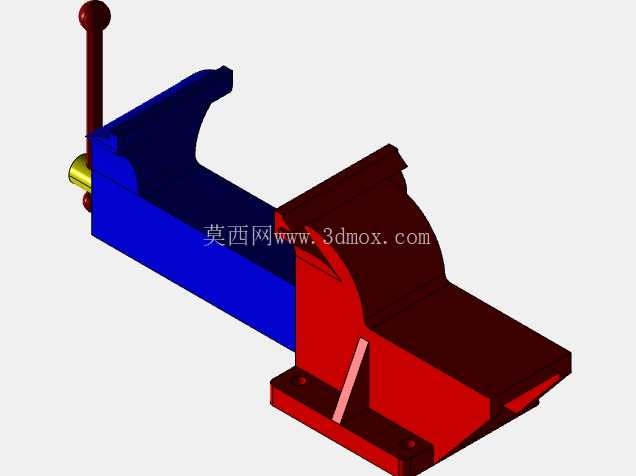

工业级重型台虎钳夹持工装结构设计

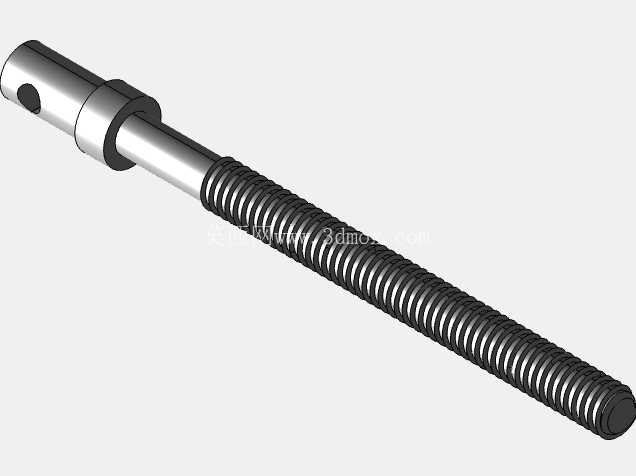

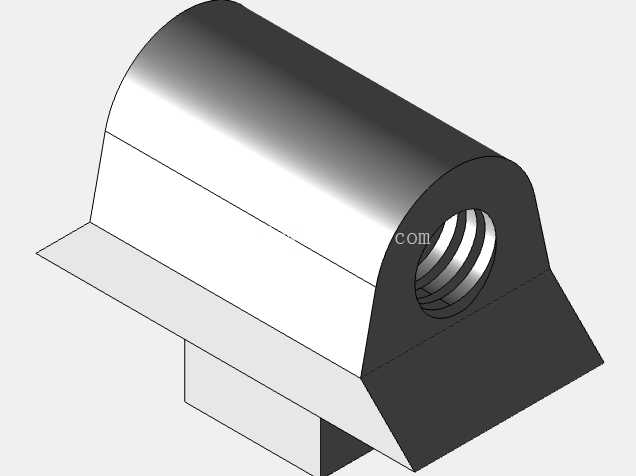

　　在常规机械加工车间、模具维修工位、金工实训场地以及小型五金装配作业场景中，台虎钳是工位上出现频率最高的通用夹持工装，几乎所有需要对工件进行锯削、锉削、錾削、攻丝、套丝、小型零件打磨修配、部件铆接装配的作业，都需要依靠台虎钳完成工件的可靠固定，避免加工过程中工件移位导致的加工精度偏差、操作安全隐患。这款台虎钳的结构设计完全围绕重型作业场景的刚性需求展开，主体钳身采用一体化铸造结构，从根源上规避了拼接式钳身长期受夹持反力出现的连接松动、形变错位问题，固定钳身与活动钳身的配合导轨采用大接触面矩形导轨结构，相比燕尾槽导轨拥有更高的抗扭转能力，在夹持不规则重型铸件、进行大力度錾削作业时，活动钳身不会出现侧向上翘、偏移的问题，钳口开合过程的滑动阻力均匀，不会出现卡滞、晃量超标的情况。夹持力传递依靠梯形丝杆副完成，丝杆选用大导程梯形螺纹，既保证了足够的传力扭矩比，让操作人员无需借助加长加力杆就能输出足够的夹持力，同时梯形螺纹的自锁特性可以保证夹持状态下不会因为加工过程的振动出现钳口松脱，丝杆端部配置的铜质螺母衬套可以降低长期滑动摩擦带来的磨损，磨损后仅需更换衬套即可恢复配合精度，无需整体更换钳身部件，大幅降低长期使用的维护成本。

　　钳身底部配置可旋转底座，底座与固定钳身之间采用止口配合定位，旋转角度范围覆盖0到360度，配合底座上的锁紧手柄，可以根据加工操作的实际需求调整钳口朝向，无需操作人员反复挪动工位或者调整工件装夹角度，在应对多面加工、多角度修配的作业时，操作灵活性大幅提升，底座上预留的四个安装螺栓孔，可以直接将台虎钳固定在标准钳工工作台的台面上，安装孔的孔位尺寸匹配通用钳工台的预留安装位，不需要额外进行打孔改制，安装边界完全适配常规800mm到1500mm宽度的标准钳工工作台，安装后钳口高度距离工作台面的高度符合人体工程学操作范围，操作人员站姿或者坐姿作业时，手臂都能处于自然放松的操作姿态，降低长时间作业的疲劳感。

　　钳口部位采用可更换式齿面钳口板，钳口板表面的交叉齿纹可以在夹持金属工件时提供足够的摩擦力，避免工件受加工外力时出现打滑，当钳口齿纹磨损到夹持力不足时，仅需松开固定钳口板的两个内六角螺钉即可完成更换，不需要对钳身进行二次加工，日常维护十分便捷。针对不同的作业场景，这款台虎钳的夹持行程覆盖常规小型五金零件到中型铸件的装夹需求，固定钳身与活动钳身的配合面经过精密铣削加工，闭合状态下钳口的平行度、垂直度公差控制在机加工装夹允许的范围内，既可以满足普通钳工修配的装夹精度要求，也能适配小型零件的钻孔、轻铣等轻度机加工作业的装夹需求。

　　设计过程中充分考虑了车间复杂作业环境的耐用性需求，所有外露的金属部件都做了防锈处理，丝杆表面预留润滑注油位置，日常保养仅需定期在丝杆、导轨配合面涂抹润滑脂即可，不需要复杂的拆解维护，铸造钳身的厚重结构本身可以吸收一部分加工过程产生的振动，降低錾削、打磨作业时的共振传导，提升作业过程的稳定性。在实际使用场景中，这款台虎钳不仅可以承担常规的金属加工作业，更换软钳口配件后也可以完成有色金属零件、木质工件的夹持作业，不会在工件表面留下夹痕，适配多类型的加工装配需求，整体结构没有冗余的复杂部件，所有受力部件的截面尺寸都经过受力校核，长期满负载夹持作业也不会出现永久性形变，完全符合车间一线连续作业的使用要求。
