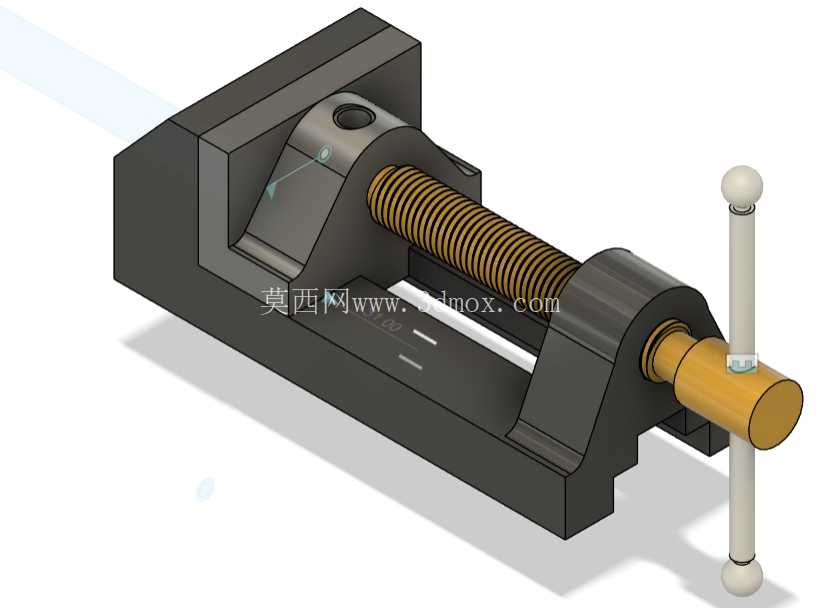

丝杠传动式机加工台虎钳夹紧组件

　　在常规机械加工车间的钳工作业区、小型零件机加工工位旁，这类带丝杠传动的台虎钳是出镜率极高的工装夹具，不管是手持锉刀修锉零件毛刺、用台钻完成小直径孔加工，还是装配小总成时固定零件避免位移，它都能提供稳定的夹持力，是一线操作工人最常用的辅助工装之一。和普通的快动式台虎钳不同，这款采用丝杠螺母副作为传动核心的结构，核心优势就在于夹持力的可控性与调节精度，转动手柄时，丝杠的螺旋运动直接转化为活动钳口的直线进给，每转动一圈手柄，活动钳口前进一个导程的距离，操作人员可以根据工件的材质、壁厚灵活控制夹紧力度，既不会因为夹持力过大夹伤薄壁铝件、铜件这类软质工件表面，也不会因为夹持力不足导致锉削、钻孔过程中工件移位，造成加工尺寸超差甚至安全隐患。

　　从结构设计逻辑来看，整个组件的受力路径经过了明确的规划：固定钳身作为整个夹具的基座，底部预留了和工作台面连接的安装孔位，安装时可以通过T型螺栓直接固定在标准钳工台的T型槽内，也可以搭配回转底座实现360度角度调整，适配不同角度的加工需求；固定钳口和活动钳口的夹持面都做了防滑齿形设计，部分工况下还可以加装铜质软钳口，避免夹伤已加工的光洁表面；丝杠的两端通过支撑座固定在固定钳身的两端，其中和手柄连接的一端设置了止推结构，承受夹紧工件时产生的轴向反力，避免丝杠受力弯曲变形；活动钳口和钳身之间设置了导向配合面，保证活动钳口进给过程中始终和固定钳口保持平行，不会出现夹持偏斜的问题，这也是保证夹持精度的核心设计点。很多刚接触工装设计的工程师容易忽略导向间隙的调整，这款结构在活动钳口和钳身导轨的配合位置预留了镶条安装位，长期使用出现磨损间隙后，可以通过调整镶条的压紧量消除配合间隙，始终保持活动钳口的运动精度，延长整个夹具的使用寿命。从实际使用的场景边界来看，这款台虎钳的最大开口尺寸可以覆盖常规小型机械零件的夹持需求，钳口宽度适配大多数100mm以内的零件装夹，整体安装 footprint 不会占用过多钳工台空间，不管是学校的金工实习车间，还是小型机加工企业的钳工位，或是产品研发打样的实验室工位，都能适配。

　　在三维建模过程中，整个组件的装配关系完全按照实际生产中的装配逻辑搭建，丝杠和螺母之间的螺旋配合、活动钳口和导轨的滑动配合、手柄和丝杠端的销连接都做了真实的约束还原，不仅可以用于工装设计的教学演示，帮助新人理解丝杠传动在直线进给机构中的应用，也可以作为机加工车间工装配置选型的参考，甚至可以直接导出工程图用于生产加工。值得注意的是，这类手动丝杠虎钳不适合加持过大尺寸的重型工件，也不能用加力杆过度延长手柄来获取超大夹紧力，否则会造成丝杠螺纹变形、钳身断裂的问题，设计时已经对丝杠的螺纹强度、钳身的抗弯截面做了匹配计算，在额定夹持力范围内使用可以保证长期的可靠性。

　　另外，钳口的平行度、丝杠的同轴度都是加工过程中需要重点控制的形位公差，这些公差直接决定了夹持工件时的定位精度，如果平行度超差，加持矩形工件时会出现只有钳口上下边缘接触的情况，不仅夹持不稳，还会造成工件装夹倾斜，加工出的孔或者平面出现角度误差。很多维修场景中，台虎钳的失效大多是因为丝杠螺纹磨损、导向间隙过大导致的夹持精度下降，这款结构的拆解维护非常方便，只需要拆下手轮端的限位销，就可以将丝杠从支撑座中抽出，更换磨损的螺母或者修复丝杠螺纹，日常维护只需要定期在丝杠表面、导轨配合面涂抹润滑脂，减少运动磨损即可，不需要复杂的维护流程。
