车辆拖杆焊接定位工装夹具结构设计

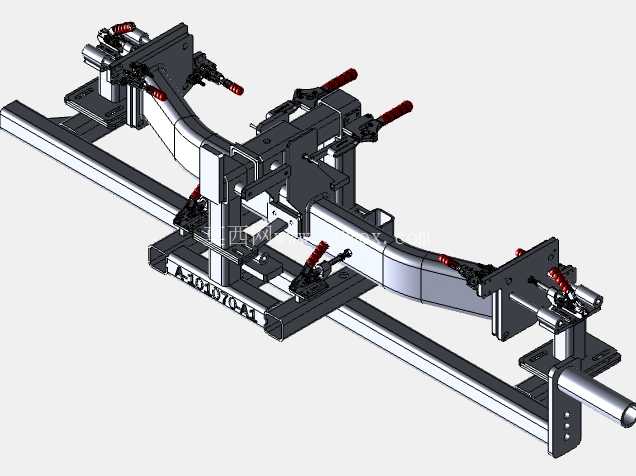

　　在汽车底盘零部件的批量焊接生产环节，拖杆作为连接车身与牵引结构的核心受力件，其焊接精度直接决定后续装配的同轴度、受力均匀性以及整车行驶过程中的结构可靠性，传统手工划线定位配合简易压紧的焊接方式，不仅单件装夹耗时久，更易出现焊后工件变形、各安装孔位偏移、对接面角度超差等问题，难以满足批量生产的一致性要求，这套拖杆焊接夹具正是针对这类生产痛点开发的专用定位工装。从结构布局来看，整套夹具采用双梁平行底座作为承载基础，底座上的安装基准面经过铣削加工保证平面度公差，所有定位、压紧组件均通过T型槽或者螺栓定位孔固定在底座上，可根据不同规格拖杆的尺寸调整各组件的安装位置，适配一定范围内的产品迭代需求。

　　夹具的定位逻辑完全遵循拖杆的焊接工艺基准：针对拖杆的弧形主管段，设置了多组仿形支撑块，支撑块的型面与主管外轮廓完全贴合，限制工件的Z向位移与绕轴线转动自由度；主管两端的连接法兰位置，设置了带定位销的法兰座，定位销与法兰上的安装孔采用小间隙配合，精准限制法兰的X、Y向位移以及转动自由度，保证两端法兰的孔位同轴度、法兰面与主管轴线的垂直度符合焊接工艺要求。针对拖杆上焊接的多个附属支架、安装耳片，每个待焊小部件都对应设置了独立的快速压紧机构，采用带红色手柄的肘节式夹钳，这类夹钳具备自锁特性，压紧力稳定，操作时工人只需扳动手柄即可完成压紧或者松开动作，单步装夹时间相比螺栓压紧方式缩短70%以上，同时夹钳的压头位置设置了可调式压块，可根据待焊部件的厚度差微调压紧行程，避免压伤工件表面或者出现压紧虚位。考虑到焊接过程中会产生大量飞溅、焊渣，整套夹具的所有运动副位置都设置了防飞溅挡板，夹钳的铰接点预留了润滑注油孔，日常维护时只需定期加注润滑脂即可保证操作顺畅，不会因为焊渣卡滞导致夹钳失效。底座的两端设置了吊装孔与安装脚，既可以通过吊装转运到不同的焊接工位，也可以通过安装脚配合螺栓固定在焊接工作平台或者机器人焊接工作站的变位机上，适配人工焊接与自动化焊接两种生产场景。

　　在设计过程中，特意将所有压紧组件的操作手柄都布置在夹具的外侧操作区，工人装夹时不需要将手伸入工件内侧的焊接区域，避免焊接过程中火花烫伤的安全隐患；同时各定位块的位置都预留了焊接收缩余量，根据拖杆常用钢材的焊接变形系数，在定位尺寸上预先补偿0.8-1.2mm的收缩量，保证焊后工件的尺寸落在公差带范围内。整套夹具的安装边界充分考虑了常规焊接工位的操作空间，底座宽度控制在1.2米以内，长度适配常规拖杆的1.5-2米尺寸范围，操作高度设置在距离工作台面850mm的人体工程学高度，工人站立操作时不需要弯腰或者抬手过度，长时间作业的疲劳度大幅降低。

　　对于焊接工装来说，最核心的要求是重复定位精度，这套夹具所有的定位元件都采用了淬火处理的合金结构钢制作，表面硬度达到HRC45-50，耐磨性能优异，经过上万次装夹后定位面的磨损量仍能控制在0.02mm以内，保证批量生产过程中工件的尺寸一致性，不会因为工装磨损导致产品批量超差。另外，夹具上的各个定位组件都采用了模块化设计，当需要生产其他规格的拖杆产品时，只需要更换对应的仿形支撑块、法兰定位座，调整夹钳的安装位置即可快速切换生产，不需要重新制作整套底座，大幅降低了多品种生产的工装投入成本。在实际生产应用中，这类焊接夹具除了保证焊接精度之外，还能有效降低对工人操作技能的要求，新入职的操作工只需要经过简单培训，按照定位标识放置工件、扳下夹钳即可完成装夹，不需要掌握复杂的划线、找正技能，稳定的装夹状态也能减少焊接过程中工件的变形量，降低后续焊后校形的工作量，整体提升拖杆焊接工序的生产效率与产品合格率。
