凸轮滚子从动传动机构装配结构

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1187315
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构
  • 凸轮滚子从动传动机构装配结构

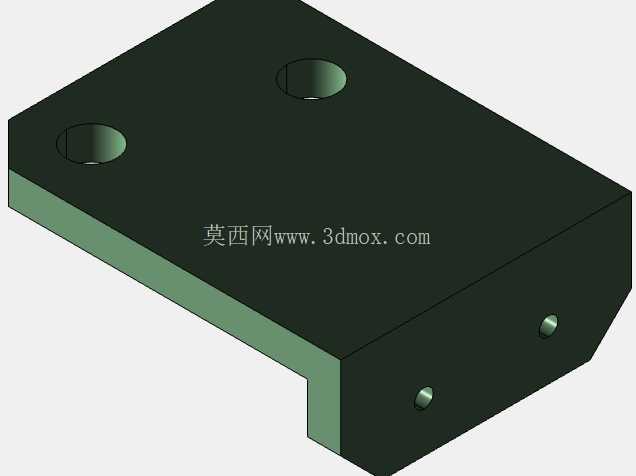

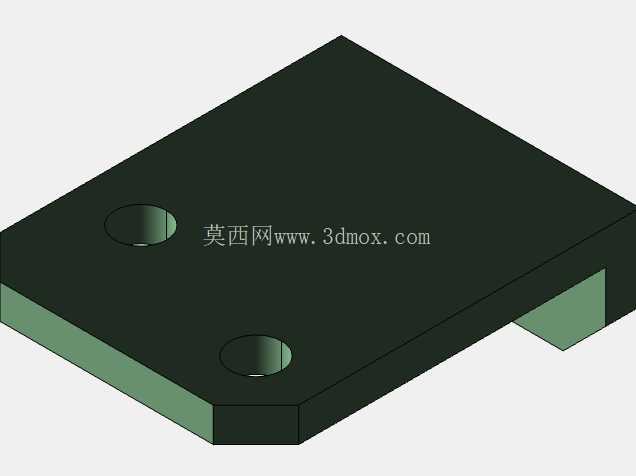

这套凸轮滚子从动机构,核心是把连续旋转输入转化为从动件的规律往复直线运动,在自动化送料、内燃机配气、轻工包装进给、纺织机械牵伸这类需要周期性直线动作的工位上应用极广。做这套结构建模的时候,最先要卡的是安装边界:整套组件的安装基准是底部的支撑基板,基板上预留了两个定位销孔与两个安装过孔,定位销孔的位置公差要控制在±0.02mm以内,避免装配后从动轴出现卡滞;从动轴的伸出端长度要匹配执行端的行程需求,不能和周边的机架结构产生运动干涉,建模时特意留了1.5mm的安全间隙,避免实际加工装配后出现运动碰擦。

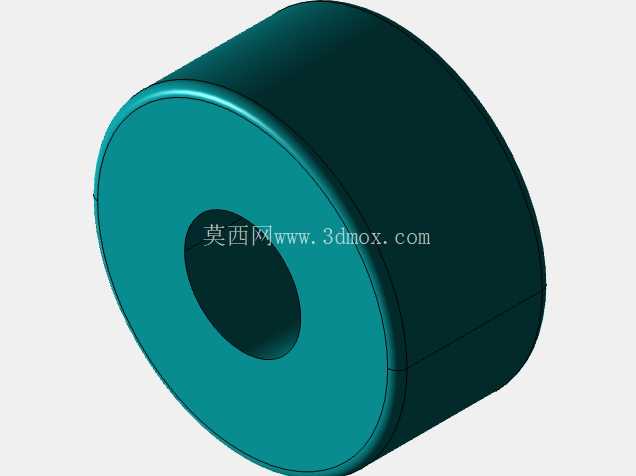

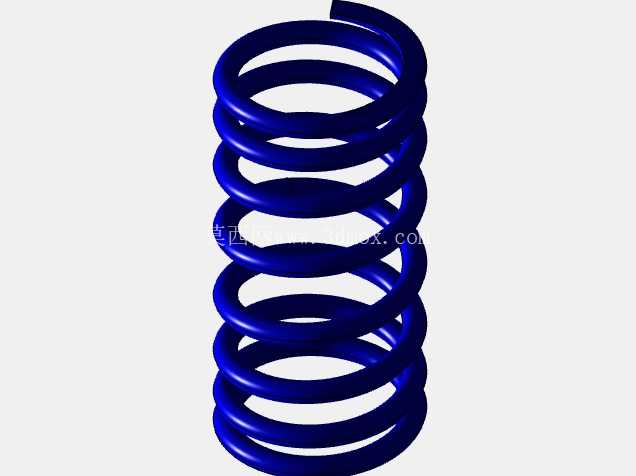

从功能逻辑上看,滚子从动件相比尖顶从动件的优势很明显,接触形式从滑动摩擦变成了滚动摩擦,能大幅降低接触表面的磨损,适合中高速、载荷中等的连续运转工况,这套结构里的滚子采用销轴铰接在从动件端部,滚子和凸轮轮廓面的接触预紧靠内置的压缩弹簧实现,弹簧的预压缩量要经过核算:既要保证滚子在凸轮回程段始终贴紧轮廓面,不会出现跳脱冲击,又不能让弹簧力过大导致凸轮轮廓面接触应力超标,加剧磨损。

设计思路上,先确定凸轮的运动规律曲线,根据工位需要的从动件升程、回程时间占比,先选合适的运动规律——如果是高速工况就选正弦加速度运动规律减少刚性冲击,中低速工况可以选等加速等减速曲线平衡加工难度和运动平稳性。凸轮轮廓的建模要严格按照反转法原理生成,确保每个转角对应的从动件位移量符合设计要求,建模完成后要做运动仿真校验,检查从动件的位移、速度、加速度曲线有没有突变,避免实际运转时出现冲击振动。

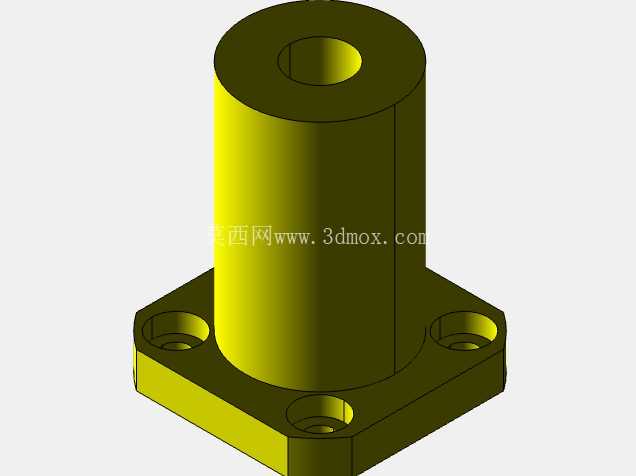

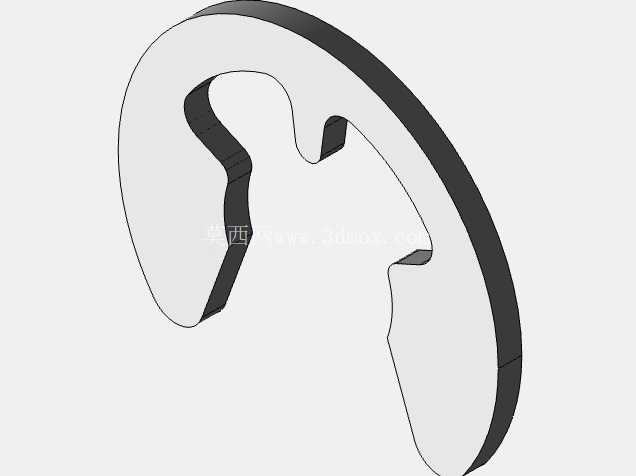

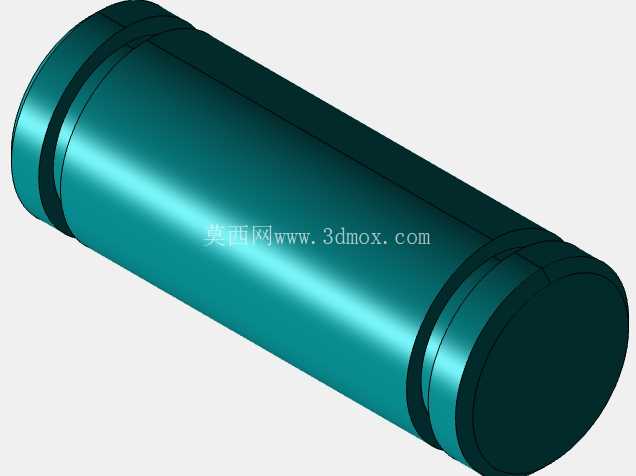

结构组成上,除了核心的凸轮、滚子从动件、从动轴,还有导向用的轴套支撑、复位弹簧、锁紧紧固件、安装基板这些部件,导向轴套和从动轴的配合选H7/g6的间隙配合,既保证从动轴往复运动的顺畅度,又不会因为间隙过大出现偏载,导致滚子和凸轮轮廓接触不均出现局部磨损。凸轮和输入轴的连接采用销钉周向固定,确保凸轮和输入轴没有相对转动,相位角准确,避免从动件动作时序错位。

实际选型应用的时候,要先核算凸轮轮廓面的接触应力,根据载荷大小选择合适的材料和热处理工艺:如果是轻载高速工况,凸轮可以用45号钢调质处理,表面淬火到HRC45-50;如果是重载工况,就要选合金钢渗碳淬火,提升表面耐磨性。滚子的材料一般选轴承钢,硬度要比凸轮轮廓面稍低,避免磨损失效首先出现在加工难度更大的凸轮零件上,后期维护只需要更换滚子即可,降低运维成本。

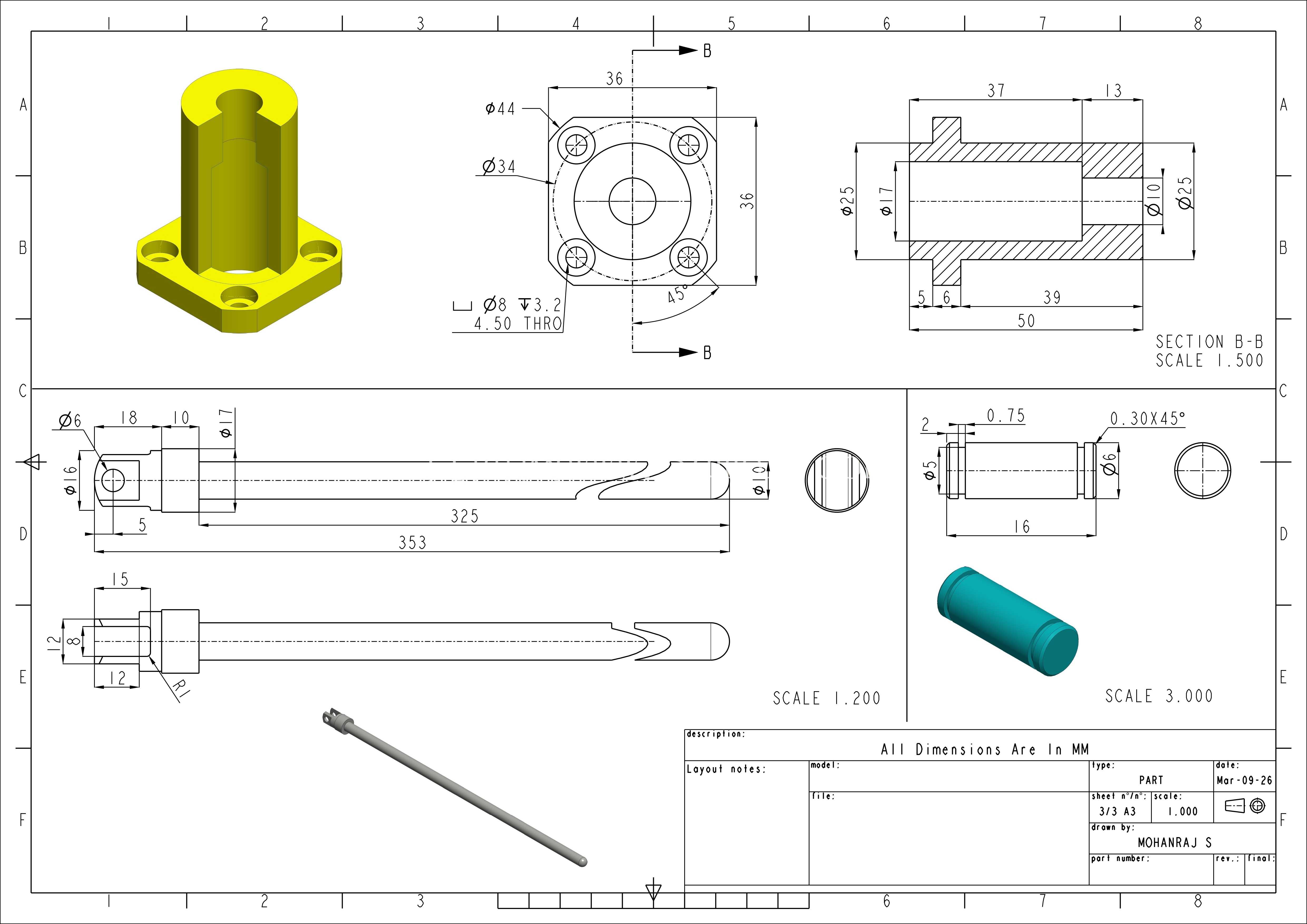

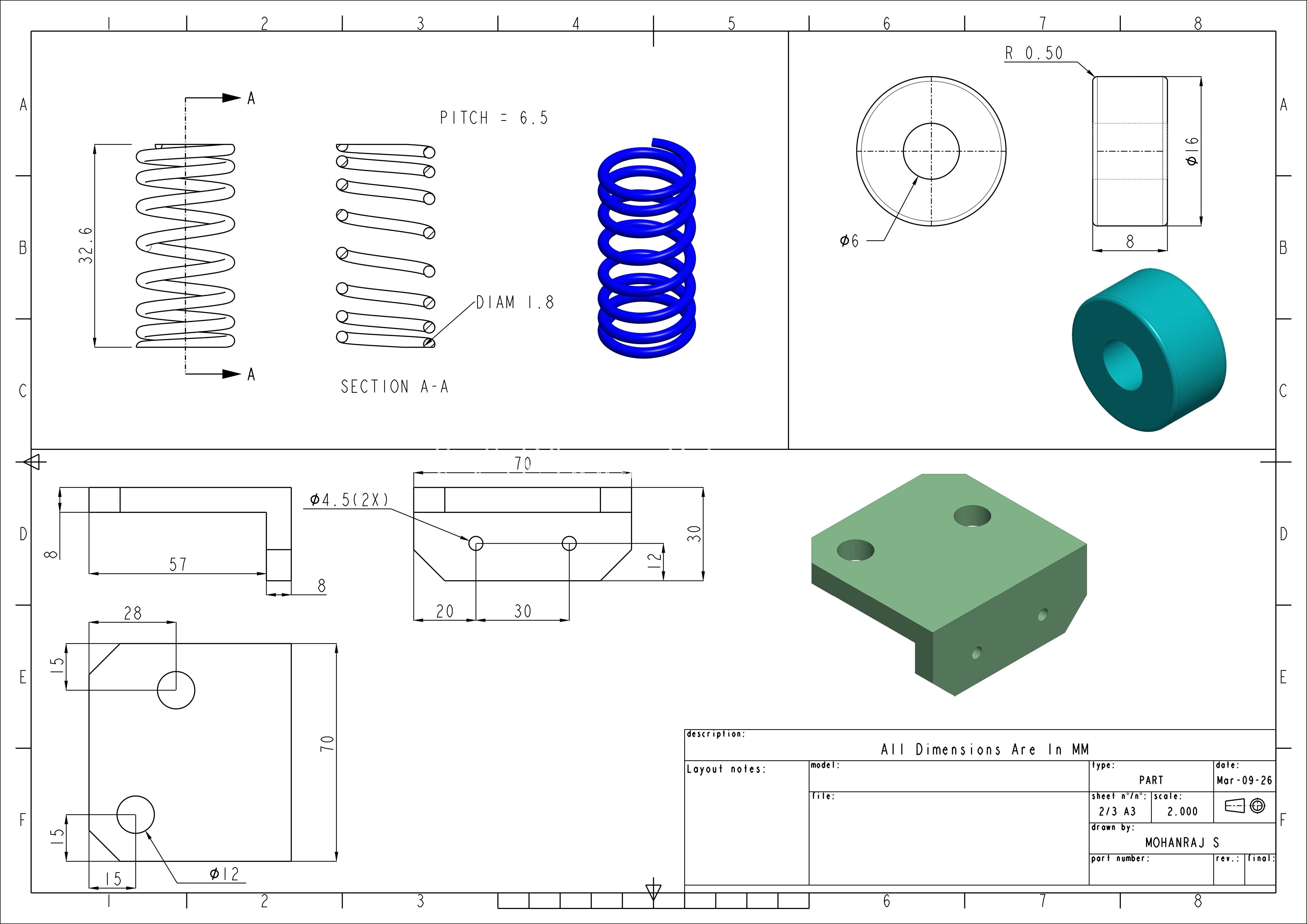

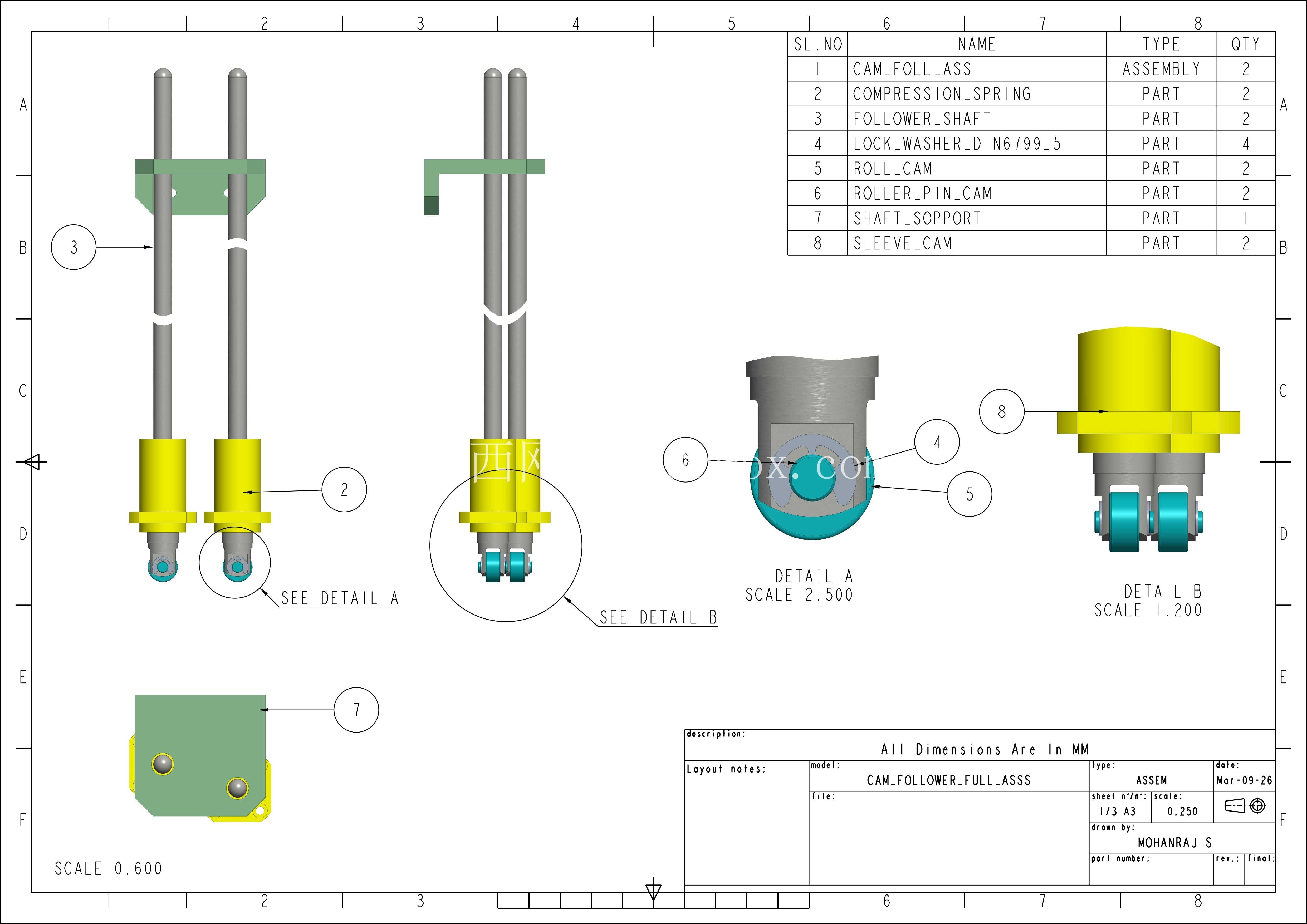

建模过程中所有零件的尺寸都按照机械设计标准规范设定,装配约束完全按照实际装配逻辑添加:基板作为固定基准件,先安装支撑轴套,再装入从动轴与弹簧,之后装入端部的滚子组件,最后装配凸轮轴组件,确保装配顺序和实际生产装配流程一致,方便后续导出工程图指导生产。整套机构的运动逻辑清晰,结构紧凑,安装空间占用小,能在有限的机架空间内实现稳定的旋转-直线运动转换,适合各类需要周期性往复动作的自动化设备工位使用,建模时也考虑了不同工况的改型空间,比如调整凸轮轮廓曲线就能改变从动件的运动行程和时序,更换不同刚度的复位弹簧就能适配不同的载荷需求,不需要大幅改动整体安装尺寸,通用性较强。
