Guimbail G2 Cabri改型轻型直升机外观结构

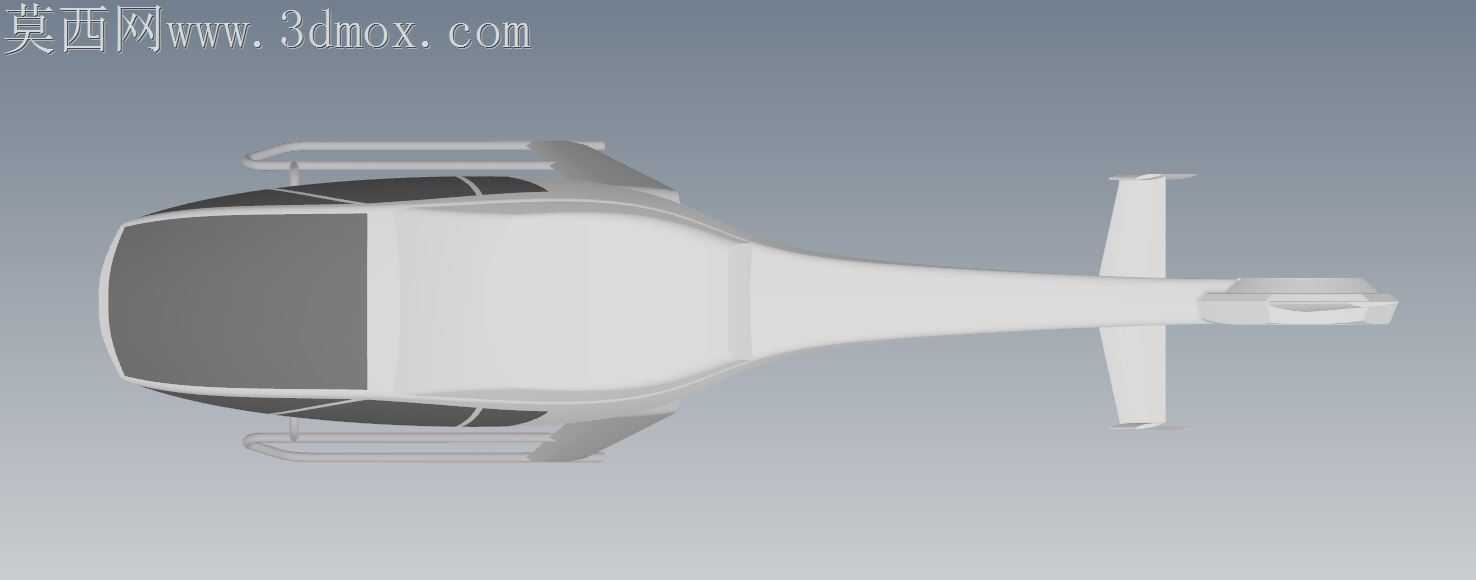

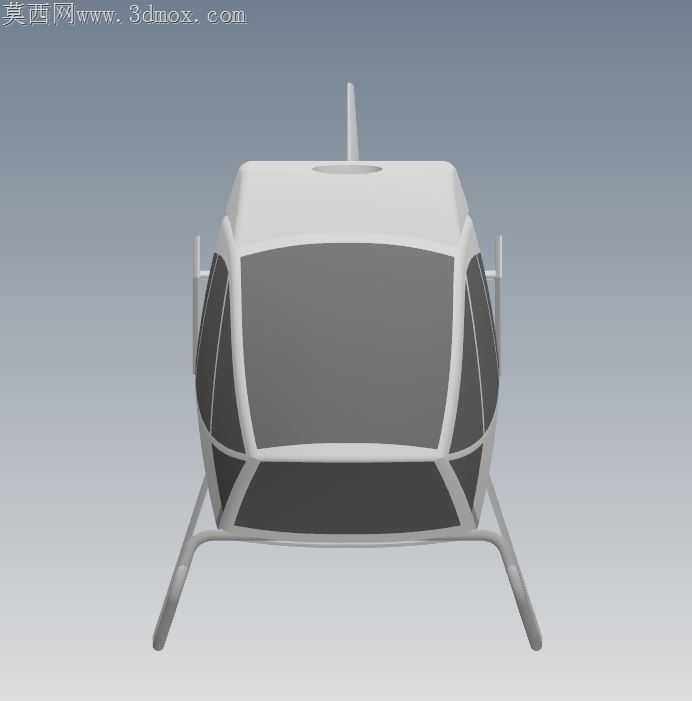

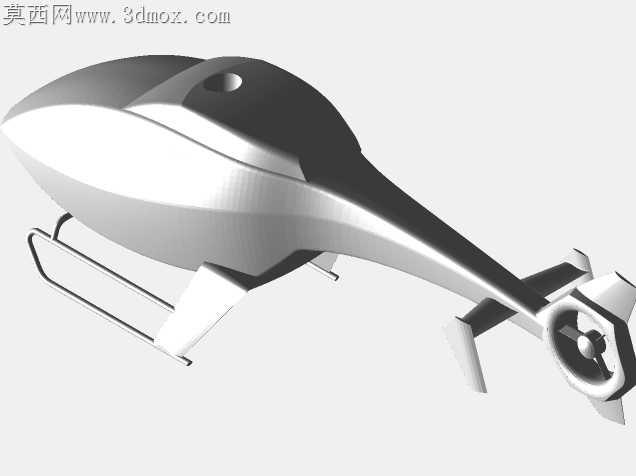

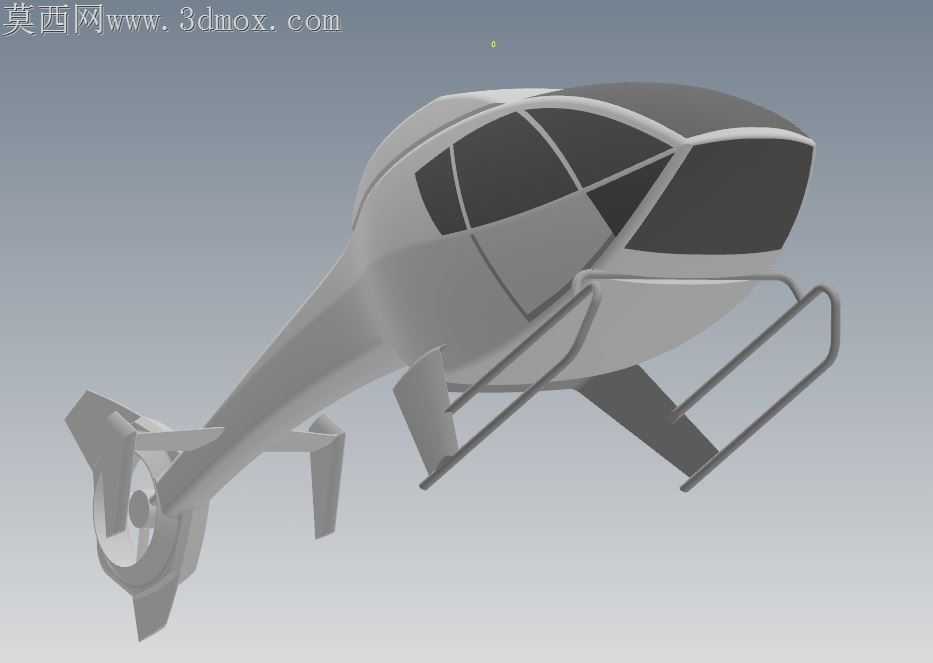

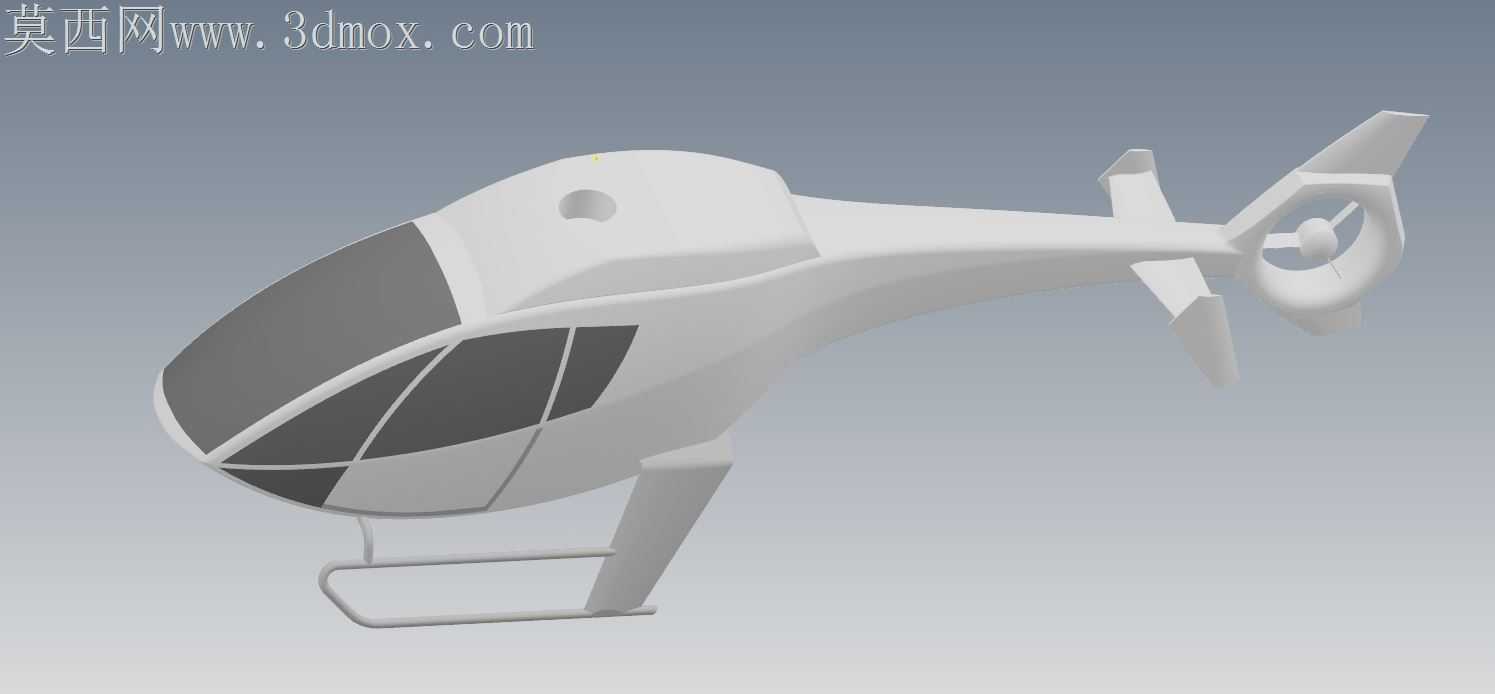

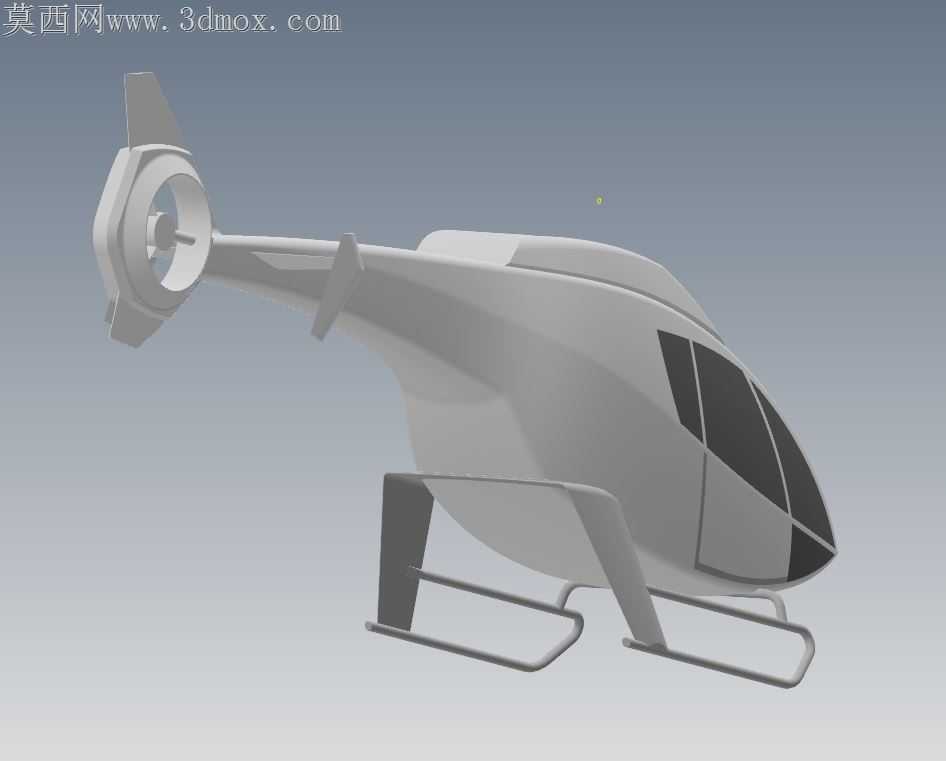

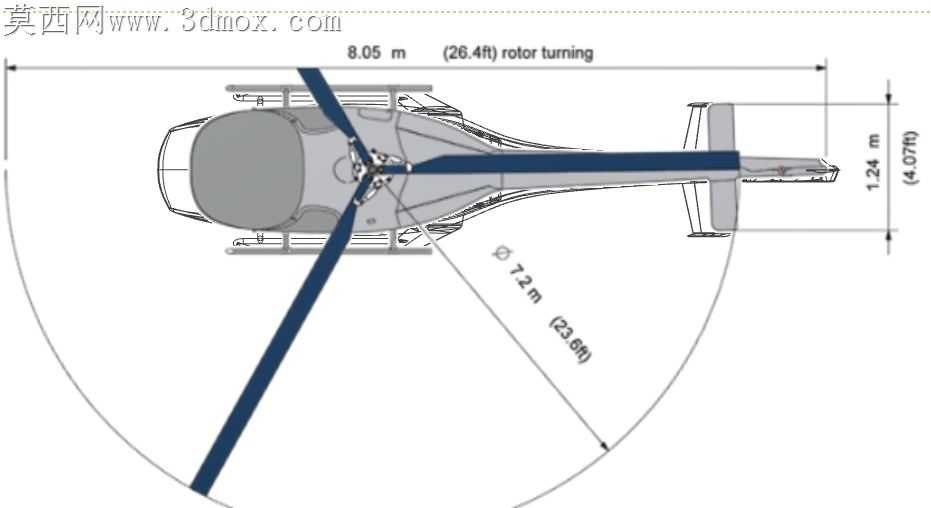

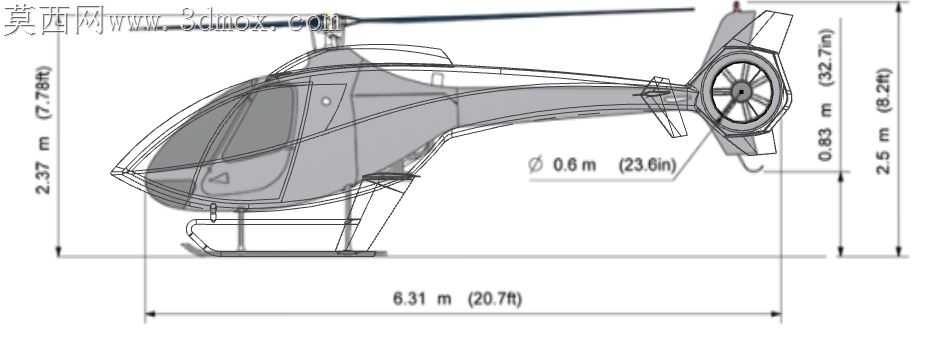

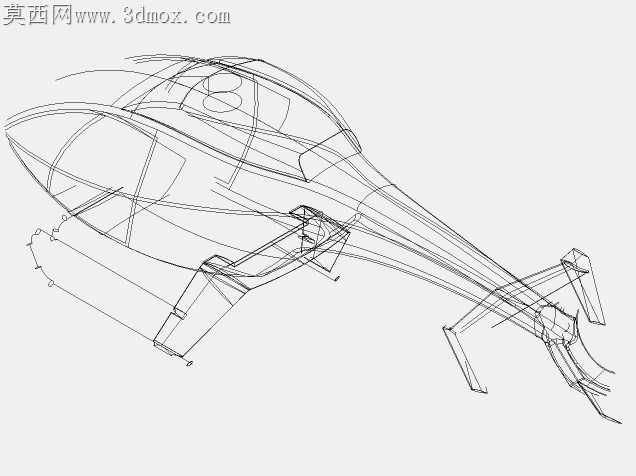

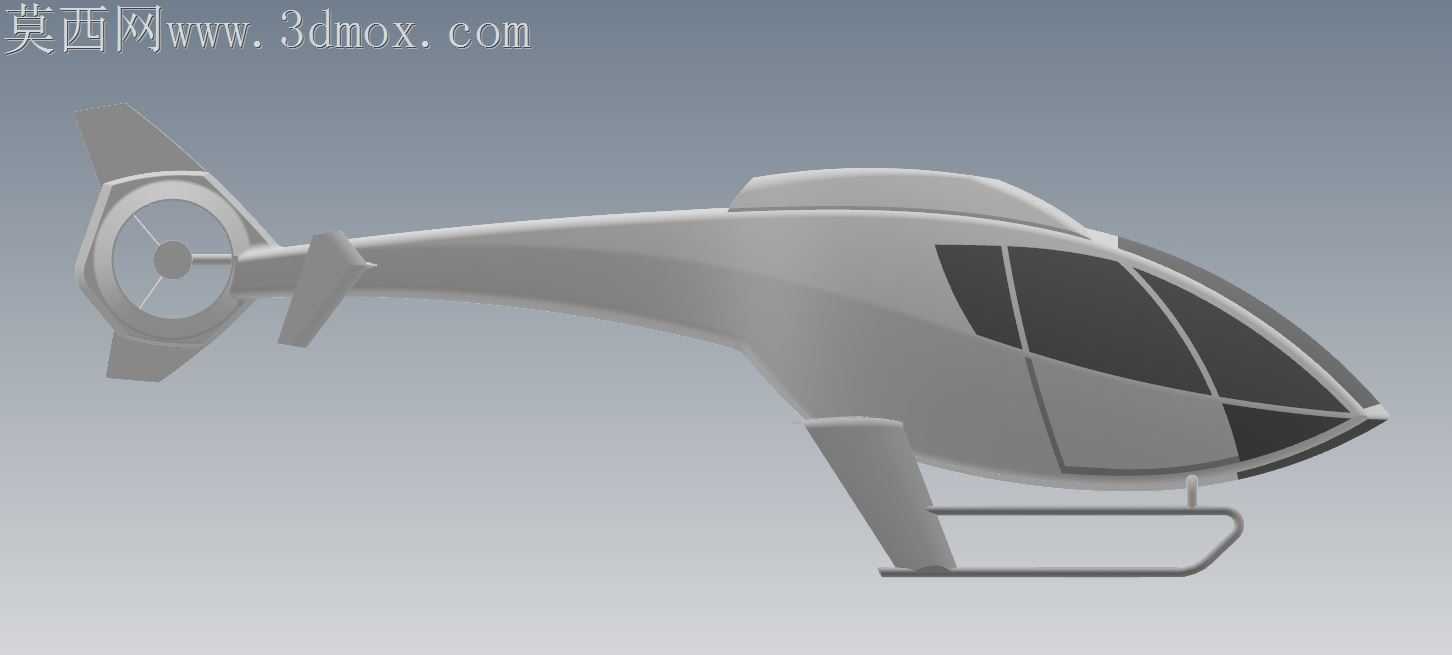

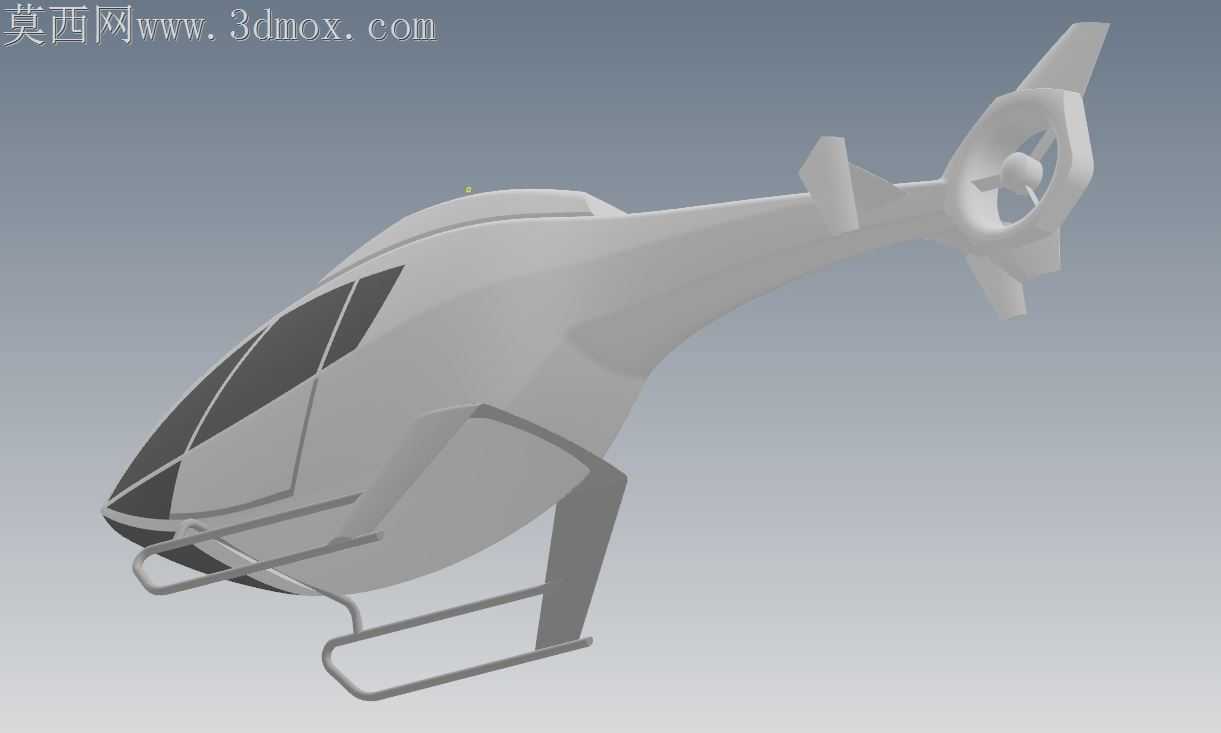

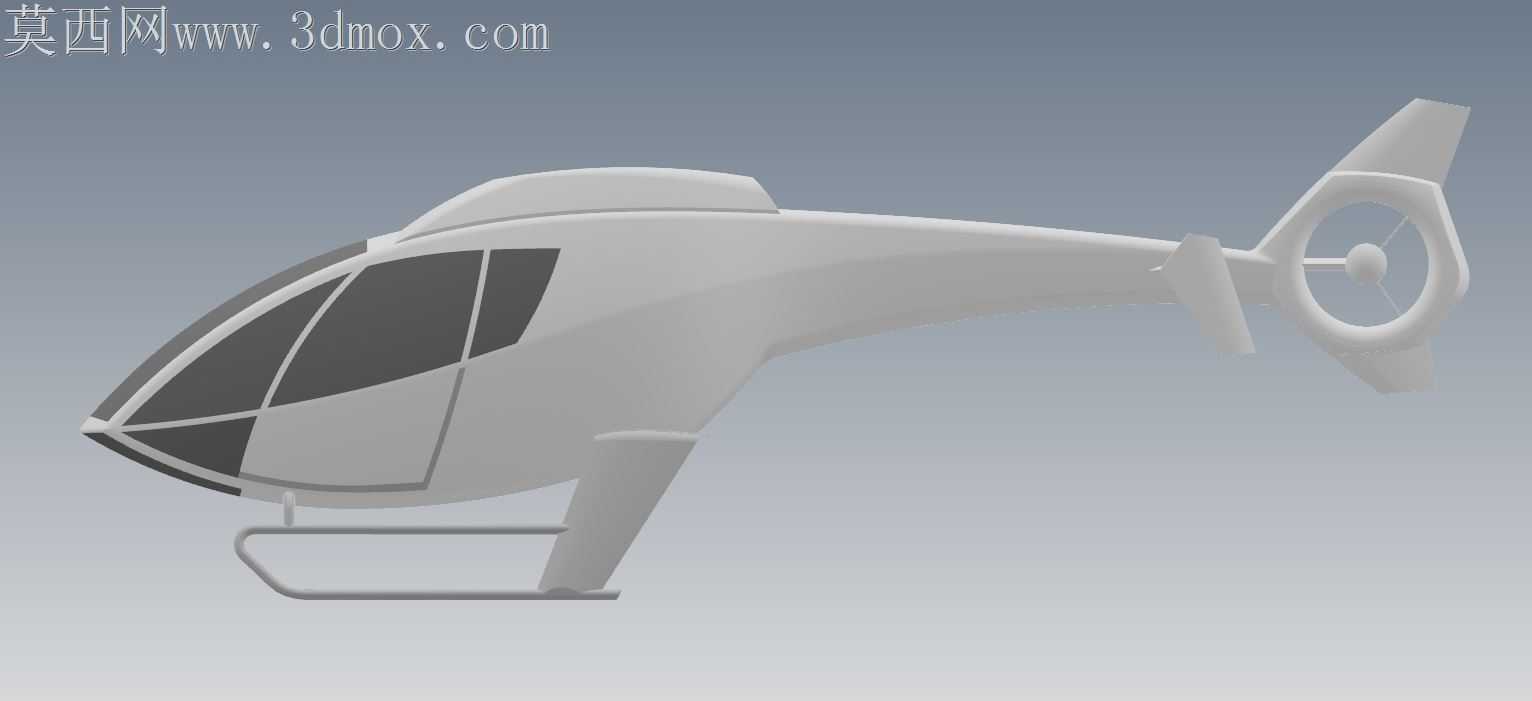

曲面设计视角下，这款轻型直升机改型的机身曲面处理，完全跳出了传统通航机型为了加工便利妥协的折线拼接思路，从座舱风挡的多曲率连续过渡开始，就直面小尺寸曲面加工的核心痛点。风挡区域的三块玻璃分块没有沿用常见的平直切边，每一块曲面的G2连续边界都顺着飞行员的下视视野弧度延伸，既不会出现曲面拼接处的光影断层，也能避免后期曲面蒙皮成型时出现应力集中导致的形变。座舱罩和机身主体的衔接位置，没有做突兀的直角压边，而是用半径渐变的圆角过渡，靠近机头位置圆角半径收窄到12mm，顺着机身向后延伸到尾梁衔接处，圆角半径逐步放大到35mm，这种变半径过渡不是为了视觉上的流畅，而是为了匹配复合材料蒙皮热压成型时的材料延展率，避免小半径区域在固化过程中出现纤维褶皱。滑橇式起落架和机身的连接支架，没有做和机身曲面完全贴合的随形安装面，而是特意留了0.8mm的安装间隙，支架的弯折弧度特意避开了机身曲面的曲率拐点，不会因为支架的刚性约束拉扯蒙皮导致曲面变形。涵道尾桨的外圈曲面做了轻微的外倾弧度，不是完全的正圆柱面，靠近尾梁连接的位置曲面微微内收，既可以降低飞行时的气流干扰，也能让涵道的复合材料铺层过程中，每一层纤维的张力保持均匀，不会出现铺层滑移。尾梁和机身主体的衔接曲面，没有做生硬的直径突变，而是用三段连续的曲率变化完成过渡，靠近座舱段的截面是扁椭圆形，顺着尾梁向后逐步收窄成正圆形，整个过渡段的曲面偏差控制在0.2mm以内，既不会出现光影上的凹陷感，也能降低风阻系数。机身侧面的检修口盖板边缘，做了和机身曲面完全匹配的微弧压边，盖板安装后和机身曲面的阶差控制在0.1mm以内，不会破坏整机曲面的连续性，也能减少高速飞行时的紊流。机头下方的防撞架安装座，没有凸出于机身曲面，而是内嵌在曲面的平缓区域，安装座的边缘做了和曲面顺接的倒角，不会在曲面上形成突兀的凸起破坏整体光影效果。渲染阶段的材质调试也完全贴合曲面的曲率变化，哑光灰的机身材质特意调高了微表面的粗糙度阈值，在曲面曲率变化大的区域，光影过渡会更柔和，不会出现生硬的高光带，能更直观地检验曲面的连续性是否达标，避免后期加工成型后出现意料之外的光影瑕疵。
