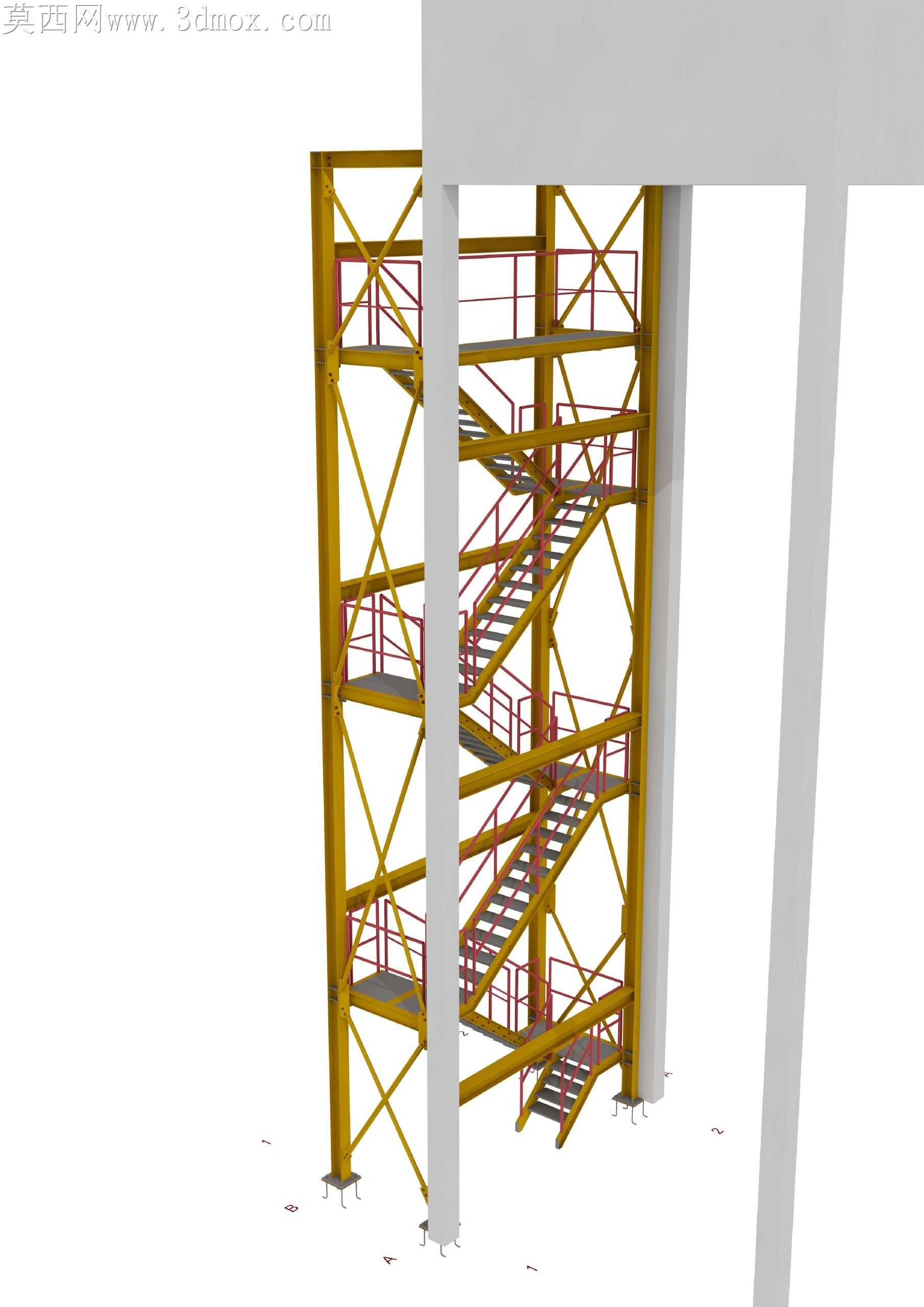

工业钢结构塔楼斜向通行梯结构设计

现场钢结构塔楼的通行梯安装，最容易踩的坑是梯段与主框架的连接节点应力集中，重载通行时焊缝撕裂的隐患长期存在。这套梯架在踏步板与梯梁的连接位置，没有采用常规满焊贴接的做法，而是在每级踏步的两端预留了2mm的嵌装卡槽，梯梁对应位置冲有定位凸点，装配时先将踏步卡入凸点定位，再在卡槽边缘做间断角焊，既避免了满焊带来的梯梁热变形，也让踏步荷载能通过卡槽均匀传递到梯梁上，不会把所有受力都集中在焊缝位置。

主框架立柱与梯段的斜向支撑采用了抱箍式连接节点，没有直接在立柱上焊接连接板，省去了现场高空焊接的动火作业风险，抱箍内侧带有防滑齿纹，拧紧螺栓后能牢牢锁死在H型钢立柱的翼缘上，就算后期需要调整梯段高度或者更换梯段部件，只需要松开螺栓就能拆卸，不会破坏主立柱的防腐涂层。中间休息平台的铺板下方加了交叉式的次梁支撑，不是简单把花纹钢板直接铺在框架上，次梁的排布刚好对应每级踏步的落点位置，人员从踏步踏上平台时，脚部落点正下方有次梁承托，不会出现铺板悬空踩踏发颤的问题。

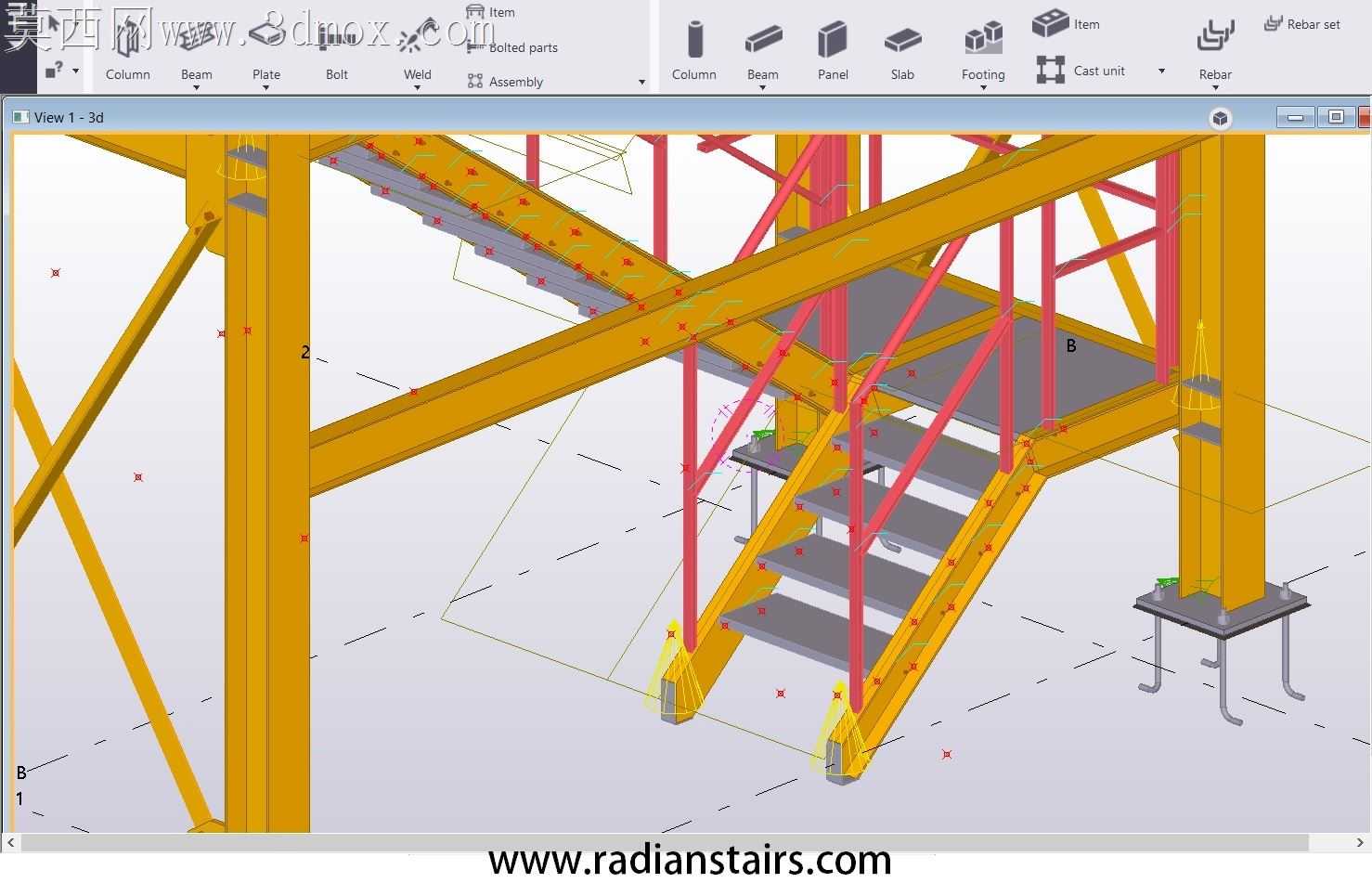

梯架底部的支座做了可调节的地脚设计，四个地脚螺栓带有调节螺母，安装时可以根据现场基础的平整度微调梯架的整体垂直度，不用像传统固定支座那样靠垫铁找平，调节到位后再用锁紧螺母锁死，支座底板下方还预留了灌浆孔，后期二次灌浆能让支座和基础完全贴合，避免长期使用后支座出现滑移。红色的防护栏杆与梯梁的连接采用了快装式的插销结构，栏杆立柱底部带有弹性插销，对准梯梁上的预留孔按下就能锁定，不需要现场拧大量螺栓，装配效率能提升近四成，插销内部带有防脱卡簧，就算受外力碰撞也不会轻易脱出。

所有钢构件的切口位置都做了倒角处理，没有尖锐的毛刺飞边，避免安装和后期使用时划伤人员，梯梁的斜度经过反复校核，踏步高度差控制在3mm以内，不会出现高低脚的通行不适感，就算是搬运小型工具上下梯，也能保持平稳的步幅。节点位置的螺栓全部采用了防松设计，带有弹簧垫圈和止动垫片，长期受通行振动影响也不会出现螺栓松动的问题，整套结构没有多余的装饰性构件，每一处连接和支撑都对应实际使用中的受力需求，完全适配工业塔楼现场的安装和使用工况。
