SHF16mm开口型直线导轨轴支座结构设计

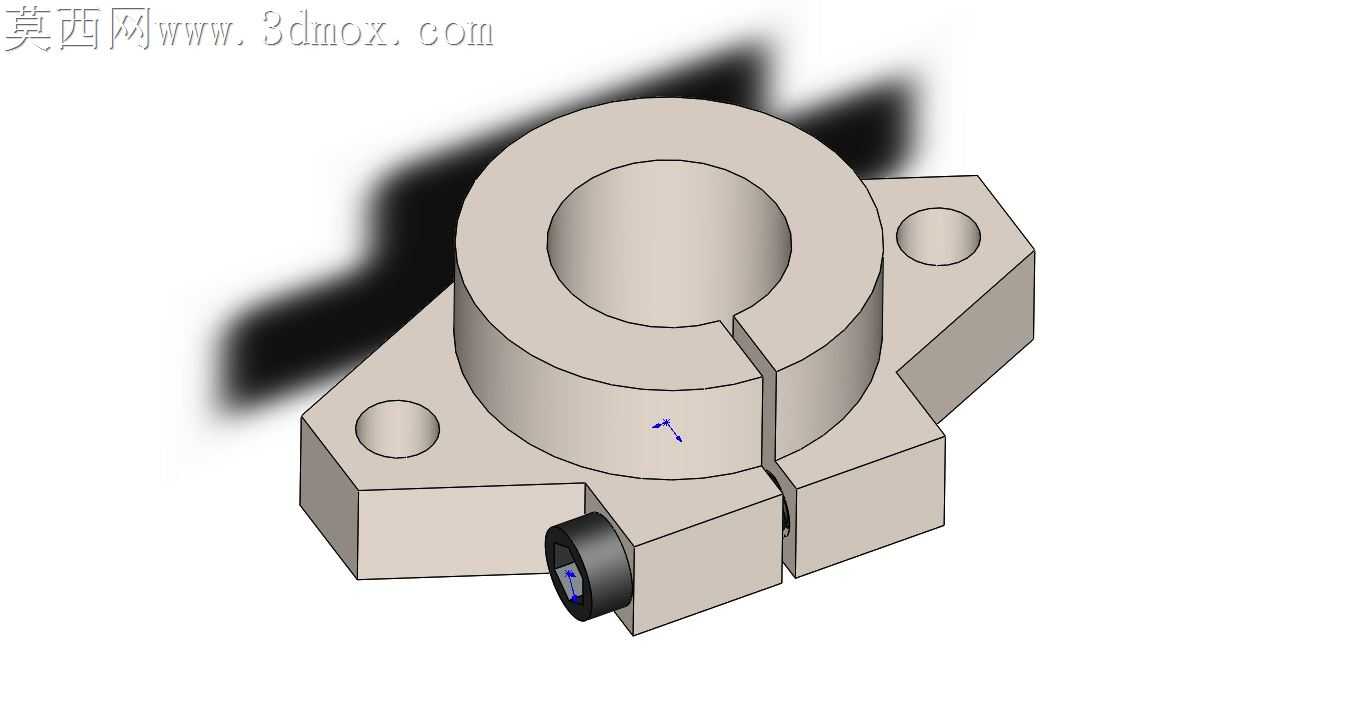

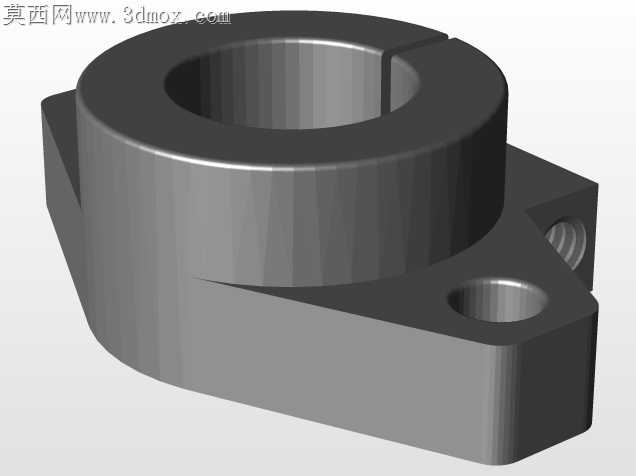

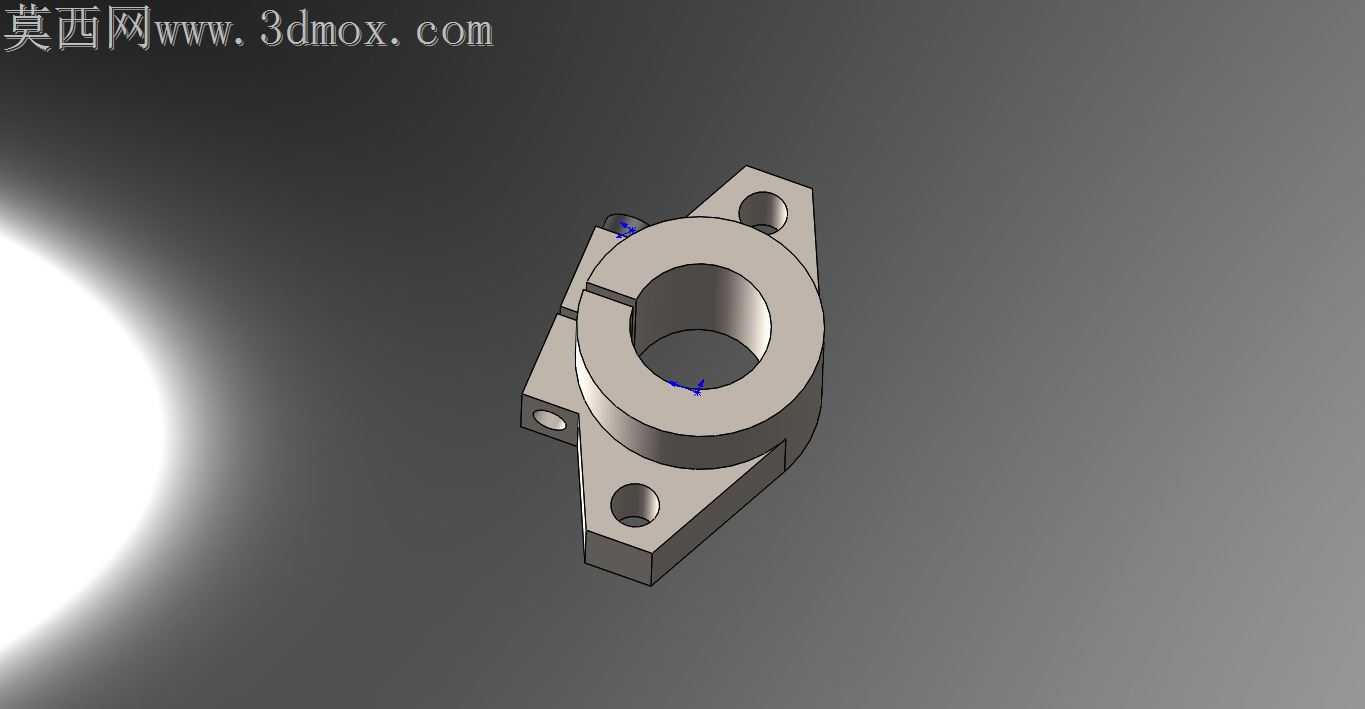

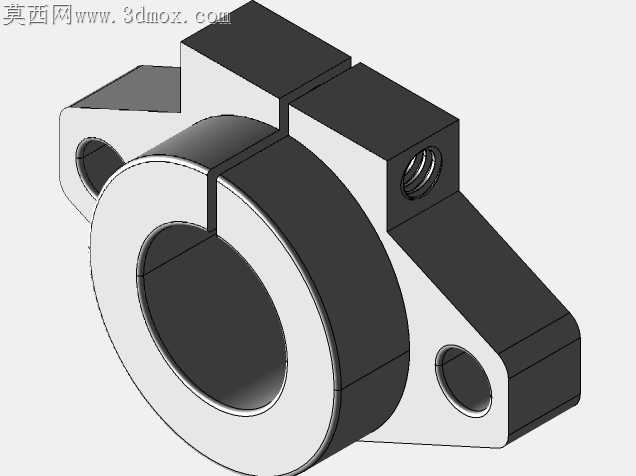

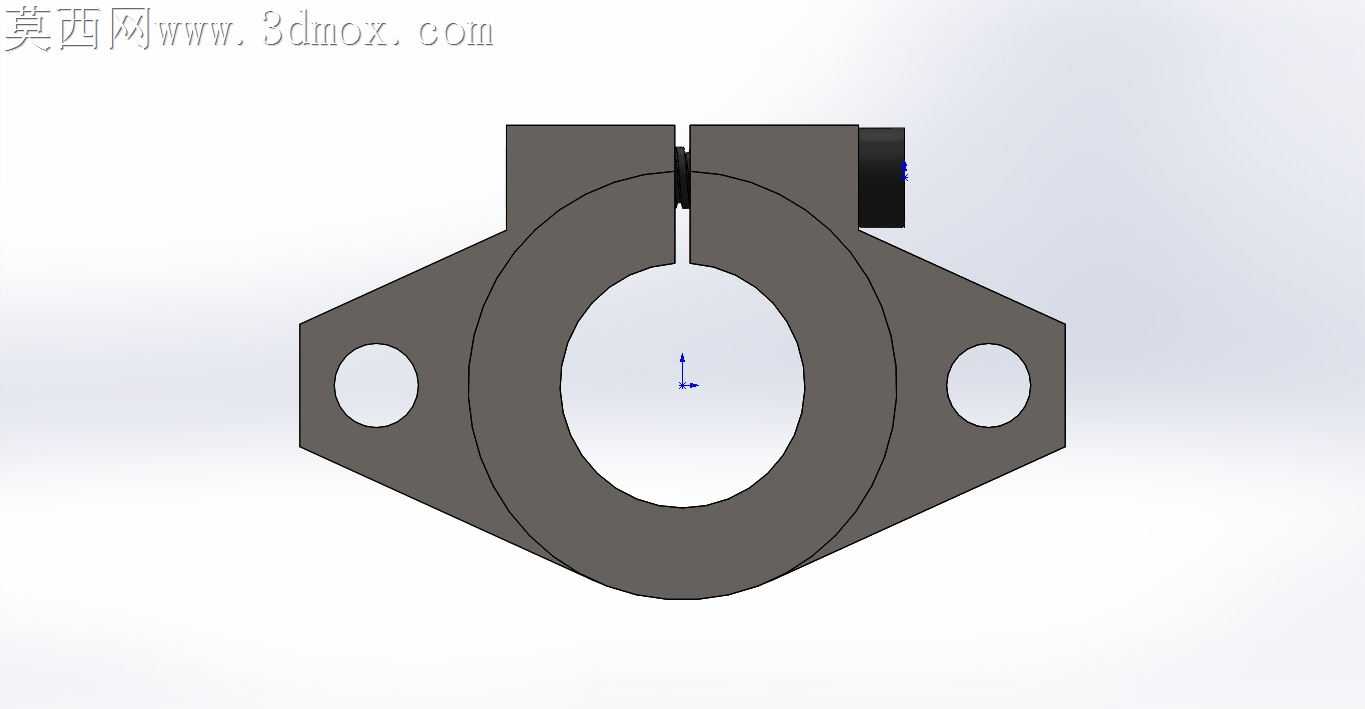

常规一体式轴支座在现场装调时，常出现光轴穿入后同轴度偏差无法补偿、长期受径向载荷后抱紧力衰减导致轴窜动的问题，这款开口型轴支座的结构设计，完全围绕加工适配与现场装调的实际痛点做了针对性取舍。支座本体采用铝合金切削成型，开口缝隙的宽度控制在0.8mm，既保证锁紧时抱紧力能均匀传递到16mm直径的轴接触面，又避免缝隙过宽导致锁紧时支座本体产生不可逆的塑性变形——缝隙两侧的安装耳做了0.3mm的倒角去毛刺处理，数控铣削加工时不会因为应力集中在边角处产生崩边，后续阳极氧化处理时也不会出现积液留痕的瑕疵。侧面的锁紧螺钉孔做了M4的细牙螺纹设计，细牙螺纹的导程更小，锁紧时的进给量更易控制，不会因为操作工人的锁紧力度差异导致轴被夹变形，螺纹孔底部特意做了1.2倍孔径的沉孔深度，避免螺钉拧到底时顶到对面的支座壁，导致开口无法完全收拢。两个安装固定孔的位置度公差控制在0.02mm以内，孔口做了锪平处理，安装时内六角螺钉的头部能完全沉入支座平面，不会突出表面干涉周边的导轨滑块行程。支座的内孔圆柱度做到0.01mm，开口处的内孔边缘做了R0.2的圆角过渡，光轴穿入时不会刮伤轴表面的镀铬层，长期往复运动也不会因为边角锐边磨损失掉配合精度。很多同类型支座为了省料会把底座的支撑厚度做薄，锁紧时底座会向上拱起，导致安装面和设备台面贴合不严，这款支座的底座厚度做到8mm，安装面的平面度铣削到0.008mm，锁紧紧固件时整个支座不会产生翘曲变形，光轴的直线度在锁紧后依然能保持初始校准状态。锁紧螺钉选用的是滚花头内六角螺钉，调试初期可以用手拧做预固定，调整好光轴的平行度之后再用内六角扳手做最终锁紧，不需要反复拆装调试就能快速达到装配精度要求。支座的两个侧翼做了斜角过渡，不是生硬的直角结构，既减少了加工时的刀具空行程，也避免安装时锐角划伤操作人员，同时在有限的安装空间里能避让周边的管线和其他传动部件，不会出现安装干涉。
