木质手动可调式圆裁割工具结构设计

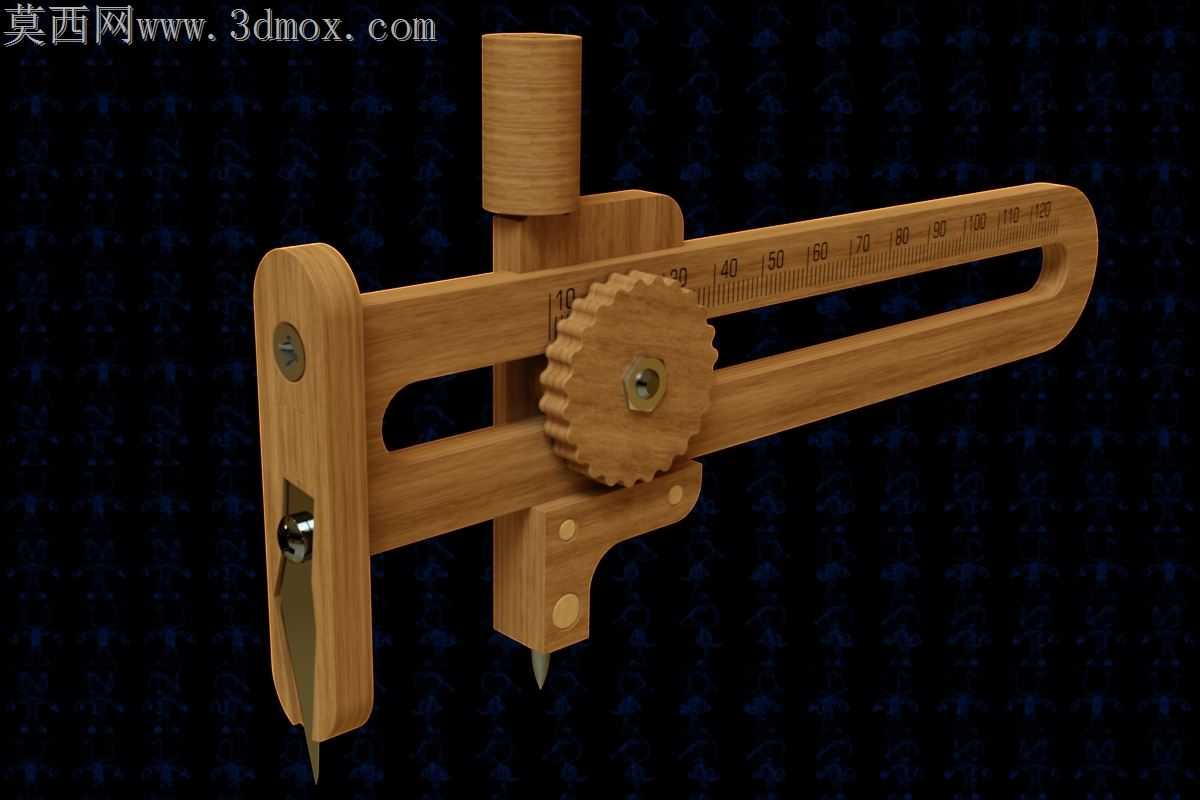

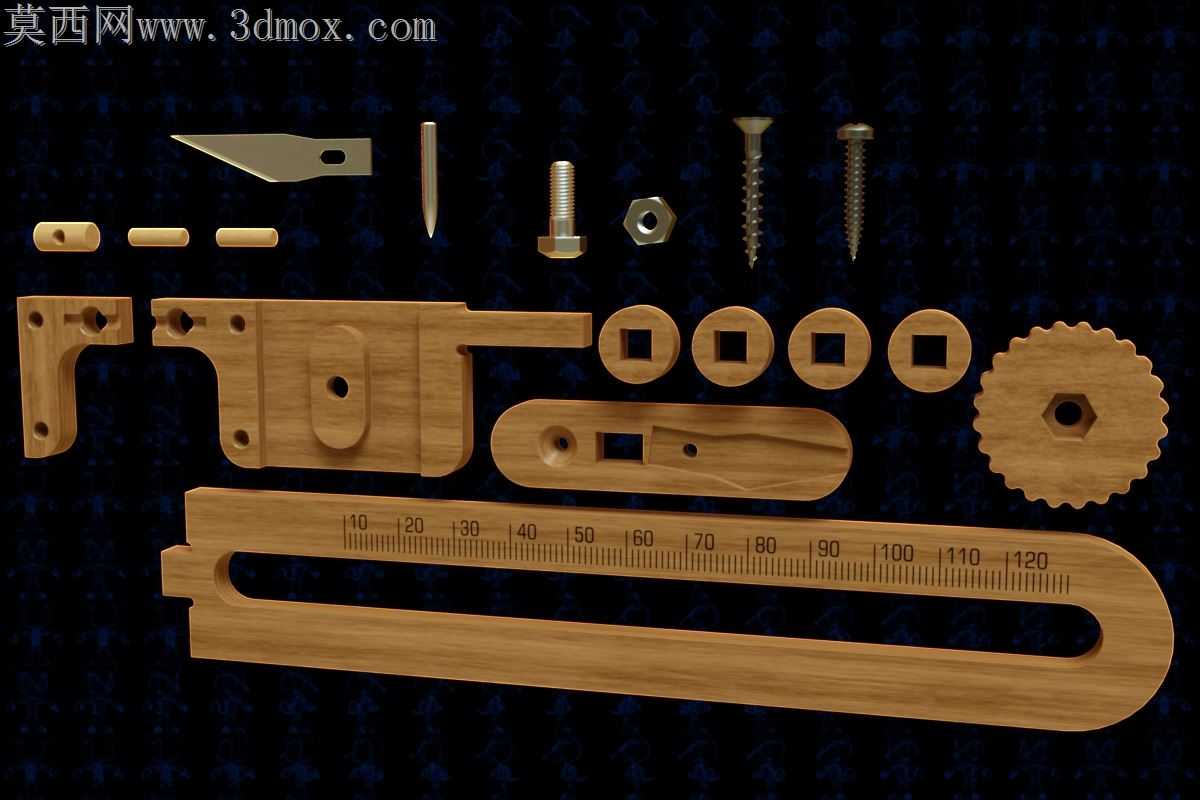

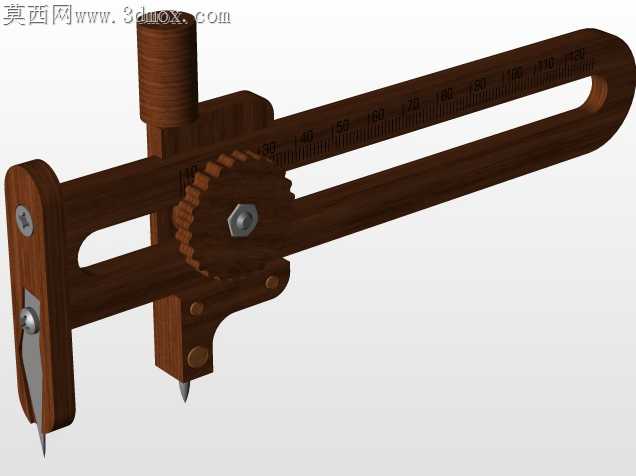

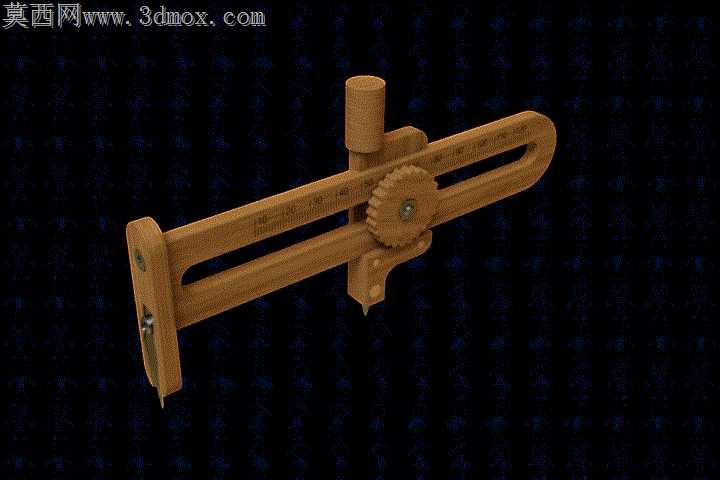

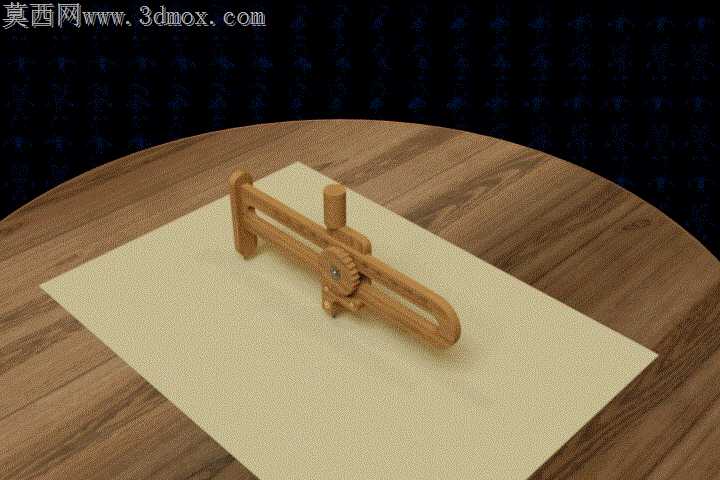

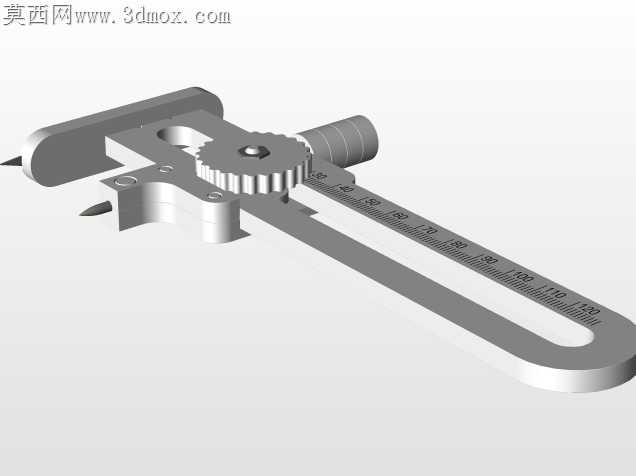

手动裁切圆形工件的作业场景里，传统固定半径划规、单刃圆刀常出现刀头卡滞、半径偏移、木质基材裁切起毛边的问题，这款可调式圆刀具的结构设计，恰好针对这些加工适配层面的痛点做了针对性优化。刀架主体采用一体式长槽木质结构，槽道内壁做了0.2mm的微倒角处理，避免滑动调节时木质纤维卡入滑块间隙，调节旋钮的螺纹段嵌入铜质衬套，抵消木质构件螺纹易磨损、锁止力不足的缺陷，反复调节半径时不会出现滑牙、定位偏移的情况。中心定位柱底端做了圆弧收边，接触纸张、薄木皮、软质塑胶等易损基材时，不会戳破工件表面留下定位凹痕，定位柱与刀架的连接段设置了微型推力轴承，旋转裁切时中心柱保持静止，不会随刀架转动蹭花工件中心区域。刀头安装位预留了0.1mm的弹性退让间隙，裁切过程中遇到基材厚度不均的情况，刀头可随接触面小幅浮动，避免硬接触导致的刀头崩口、裁切轨迹断连。长槽的刻度标识采用阴刻填漆工艺，不会因长期手指摩擦导致刻度磨损模糊，半径调节时可直接对照刻度快速定位，无需额外借助量具测量。握持段做了贴合手掌弧度的曲面修型，边缘全部倒R3圆角，长时间握持施力旋转裁切时，不会硌手造成操作疲劳。刀头锁紧螺丝采用沉头设计，螺丝端面与刀架表面齐平，旋转过程中不会勾挂工件边缘或操作人员衣物。中心定位柱的高度比刀头最低裁切位置高出1.5mm，下刀时定位柱先接触工件完成固定，再施加旋转力带动刀头裁切，避免下刀瞬间刀头滑移导致圆形轮廓失圆。木质构件的拼接位置采用暗榫结构，没有外露的钉头或拼接缝隙，长期使用不会出现构件松动、架体变形的问题。针对不同厚度的裁切基材，刀头的伸出量可通过侧面的紧定螺丝微调，裁切薄纸时刀头伸出0.3mm即可划透，不会划伤下方的垫层面，裁切薄木皮时可将伸出量调至0.8mm，保证一次裁切成型无需反复补刀。旋转臂的长度比例经过反复调试，握持端施力时刀头处的下压力度均匀，不会出现靠近中心位置裁切过深、远端裁切不透的受力不均问题。
