35mm间距四轴飞行器机架结构设计

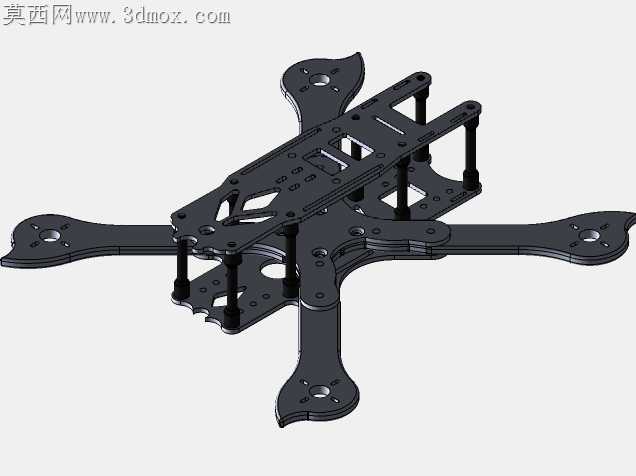

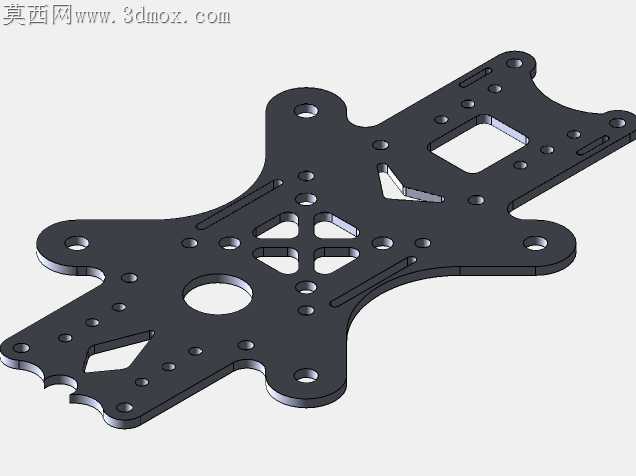

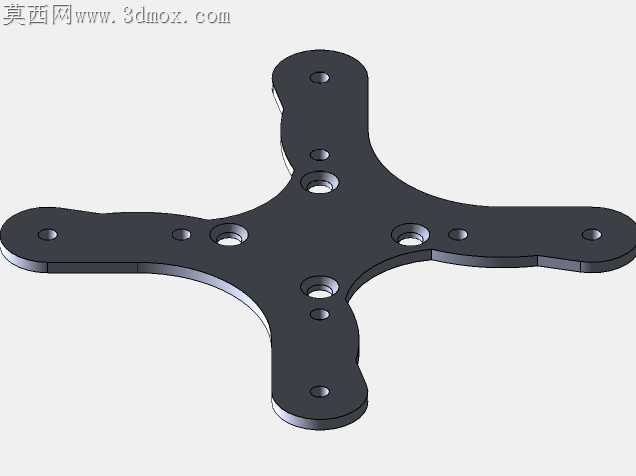

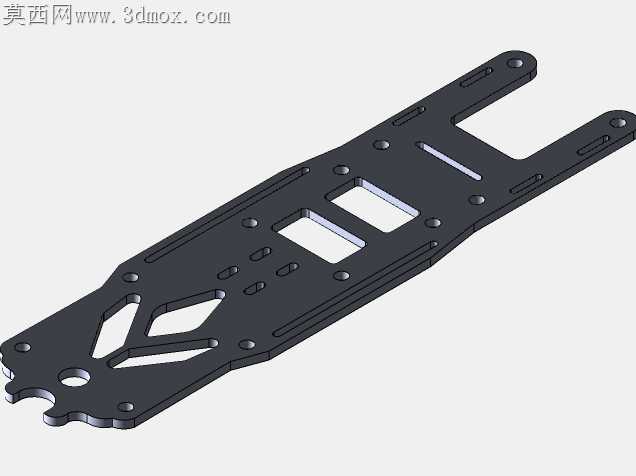

小轴距穿越机机架加工时最容易踩的坑，是碳板叠层装配后的累计公差偏位，尤其是35mm间距的飞控安装位，一旦孔位同轴度偏差超过0.1mm，飞控锁紧后会产生隐性内应力，飞行时很容易触发陀螺仪异常震动。这款机架在机臂与中心板的连接位做了沉台限位设计，每根机臂的根部都做了凸台嵌入中心板对应凹槽，不需要靠装配时反复对齐孔位，凸台卡入后自然锁定机臂的安装角度，哪怕是新手组装也不会出现机臂歪扭的问题，同时抵消了碳板激光切割时的边缘斜边公差，避免螺丝锁紧时碳板受侧向挤压力出现隐裂。中心板的镂空区域没有做等宽开槽，靠近飞控安装孔的位置特意留了2mm宽的实体加强筋，不会因为过度减重导致飞控安装位刚性不足，飞控锁附后不会随机架共振产生滤波异常。上下中心板的支撑铜柱位置特意避开了电调走线槽，焊好的电调线可以顺着板间空隙直接走到机臂端，不会被铜柱挤压破皮造成短路，板间预留的3mm间隙刚好能容下常规规格的电容，不需要额外在机架外部外挂电容增加风阻。机臂末端的电机安装孔做了下沉0.5mm的沉孔设计，电机螺丝从底部穿入后不会突出机臂上表面，避免螺旋桨转动时打到螺丝头射桨，机臂末端的弧形修边没有做尖锐切角，炸机时不会因为应力集中直接从末端断裂，磕碰时冲击力能顺着弧形边缘分散到整个机臂结构。中心板前端的摄像头安装位做了多组调节孔位，适配不同尺寸的FPV摄像头，安装面特意做了1mm的凸台，摄像头锁紧后不会和中心板大面积贴合，能过滤掉一部分机架传递的高频震动，减少画面果冻效应。整个机架的所有外露棱边都做了0.3mm的倒角处理，既避免碳板切割后的锋利毛边划伤手，也能减少高速飞行时的棱角风阻，装配时所有螺丝孔都预留了0.05mm的间隙公差，不会因为碳板的厚度公差导致螺丝滑牙，也不会因为间隙过大出现装配松动。
