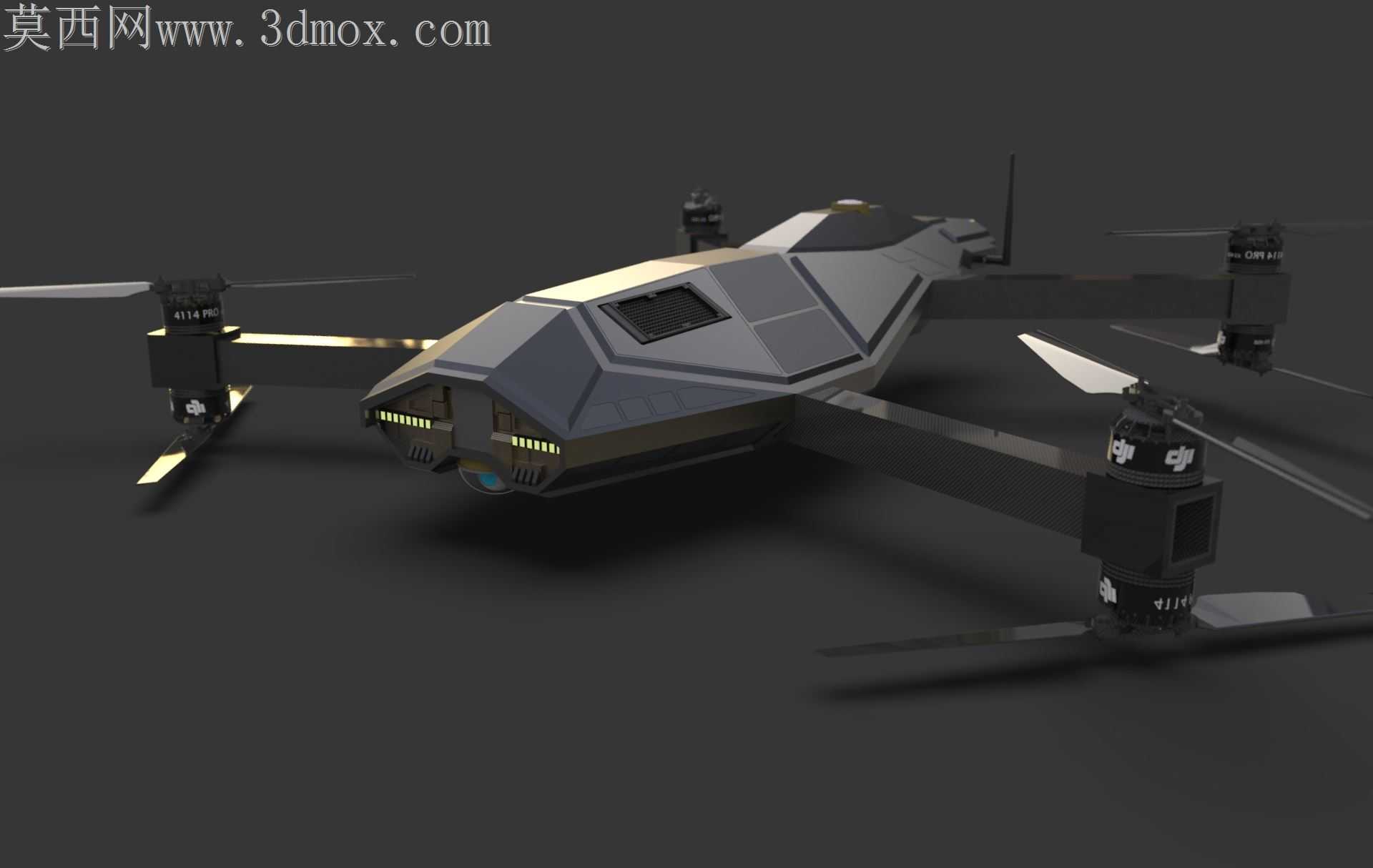

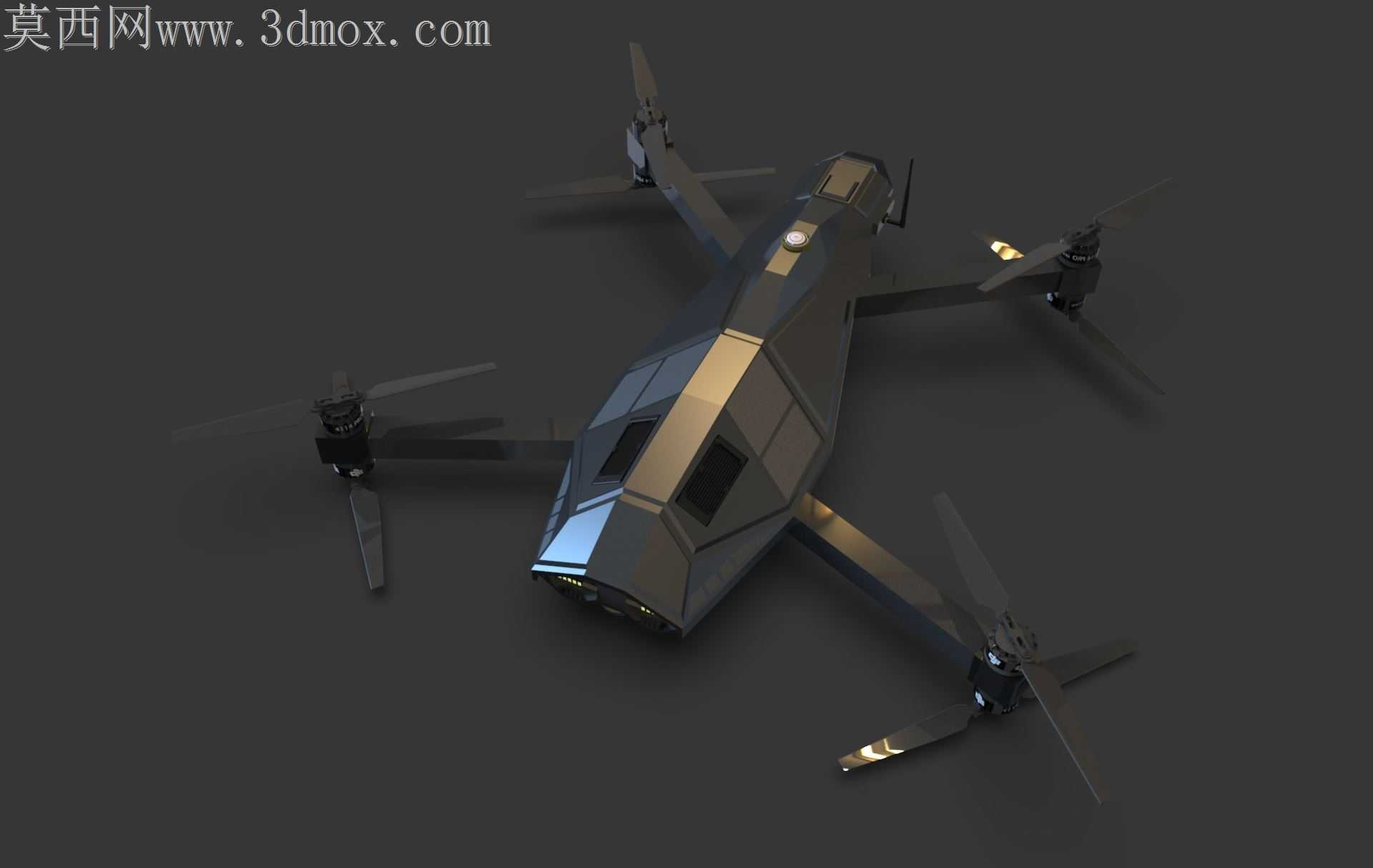

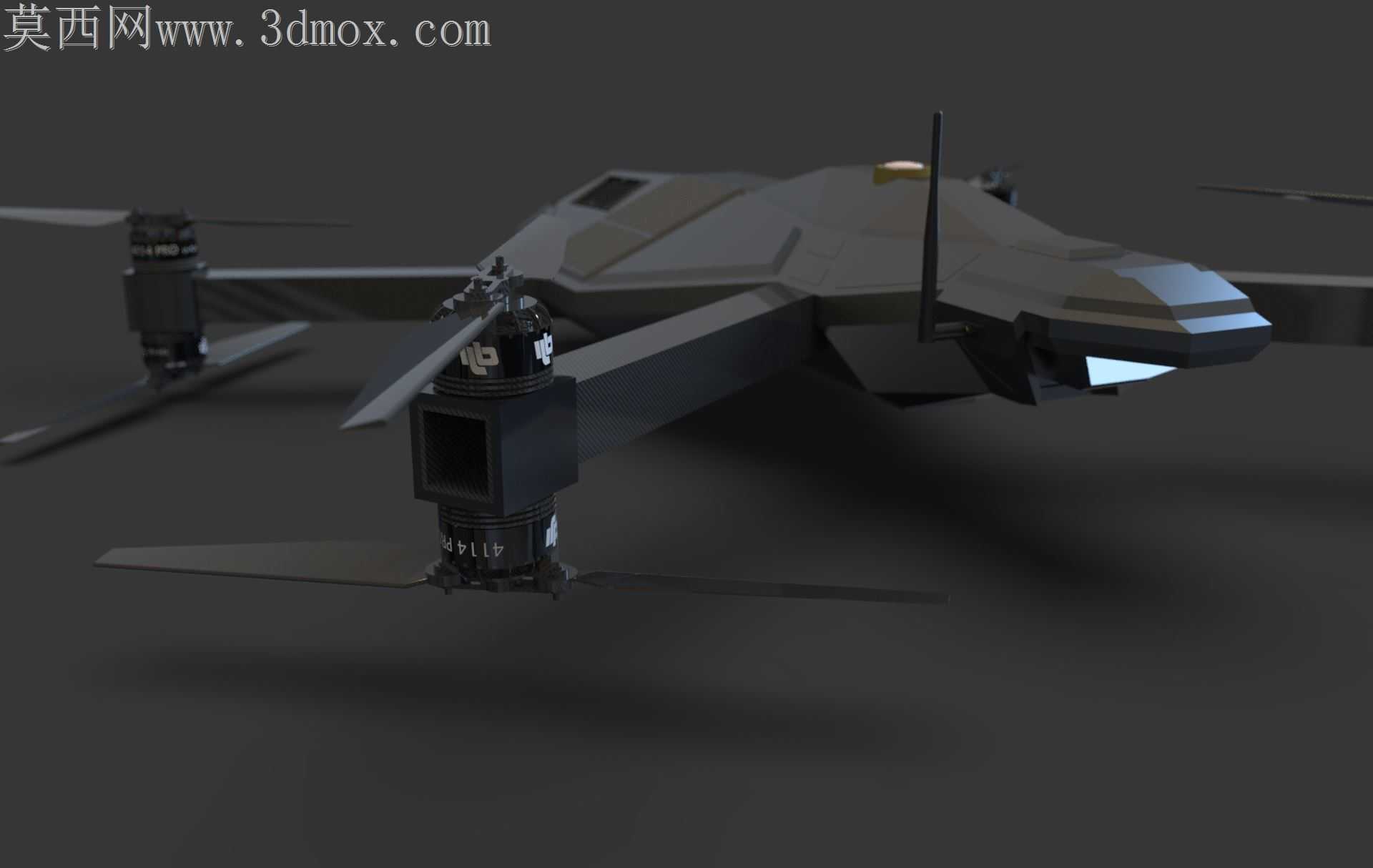

科幻隐身风格X8构型多旋翼飞行器设计

多旋翼飞行器的外露机臂与棱角突兀的机身，一直是户外作业时剐蹭障碍物、增大风阻的核心痛点，常规量产机型为了装配便利往往放弃气动外形的一体化考量，机臂与机身的连接位多采用直角拼接，不仅高速飞行时会产生额外的紊流，摔机时应力会直接集中在拼接缝位置，极易出现机臂断裂的问题。这款概念构型的X8多旋翼，把机臂与机身做了一体化的棱面融合设计，所有外露的拼接棱边都做了15度的斜切过渡，没有一处垂直于飞行方向的直角断面，前飞时气流可以顺着棱面平滑流向机臂末端的旋翼区域，不会在机身中段形成乱流区干扰旋翼下洗流，能有效降低悬停时的动力损耗。机身主体采用多面体隐身棱面设计，没有采用常规无人机的圆弧蒙皮，每一块蒙皮的折角都对应内部的电池仓、飞控安装位的结构加强筋，蒙皮折边刚好卡在加强筋的定位槽内，装配时不需要额外打胶定位，靠折边的公差配合就能实现0.1mm级的装配精度，既减少了紧固件的使用数量，也避免了胶水老化带来的蒙皮松动问题。机臂末端的电机安装座做了下沉式设计，电机本体嵌入机臂末端的凹槽内，只有旋翼夹座外露，既降低了整机的正面投影面积，也能在发生侧向碰撞时让机臂棱边先接触障碍物，避免电机直接受冲击损坏。机头位置的光电吊舱做了半埋式安装，吊舱外壳与机头下棱面完全齐平，转动时不会突出机身轮廓，既减少了飞行时的风阻，也能避免吊舱镜头被飞溅的砂石刮花。机身顶部的GPS天线做了棱面整流罩包裹，整流罩的斜面角度刚好避开旋翼的下洗流区域，不会因为气流扰动影响天线的信号接收稳定性。起落架没有采用常规的外露支脚设计，而是整合到机臂下沿的棱边凸起里，降落时机臂下沿的耐磨橡胶垫直接接触地面，既减少了整机的零件数量，也避免了外露起落架在穿林作业时勾挂树枝的隐患。电池仓盖采用与机身棱面齐平的滑扣设计，仓盖边缘做了一圈0.5mm的凸台，刚好卡入机身的密封槽内，雨天作业时雨水不会顺着缝隙渗入仓内接触电池触点。旋翼的桨尖做了后掠切角设计，与机臂末端的棱边角度完全匹配，高速旋转时桨尖涡流不会直接打在机臂上，能有效降低飞行时的气动噪音。这种一体化棱面构型虽然在模具开模时需要拆分更多的滑块，但是装配环节的工时能减少近40%，没有多余的外露连接件，日常维护时只需要拆开对应位置的蒙皮就能检修内部元件，不需要像常规机型那样拆完整个外壳才能接触到飞控线路。摔机时冲击力会顺着棱面的折角分散到整个机身框架上，不会集中在某一个连接点，能大幅提升机身的抗摔性能，哪怕机臂末端出现磕碰损伤，只需要更换局部的蒙皮块，不需要更换整个机臂结构，后期维护成本也能降低不少。
