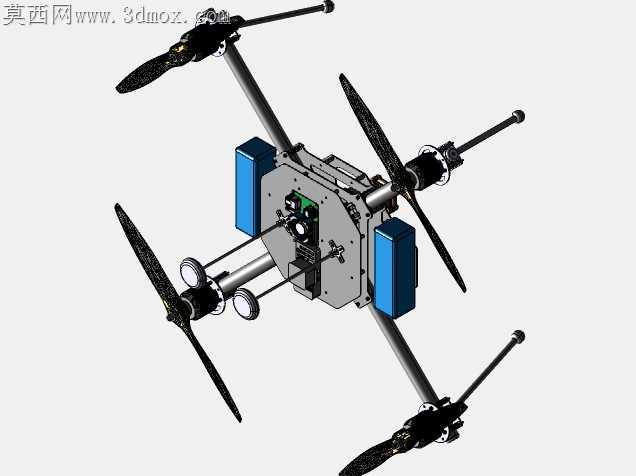

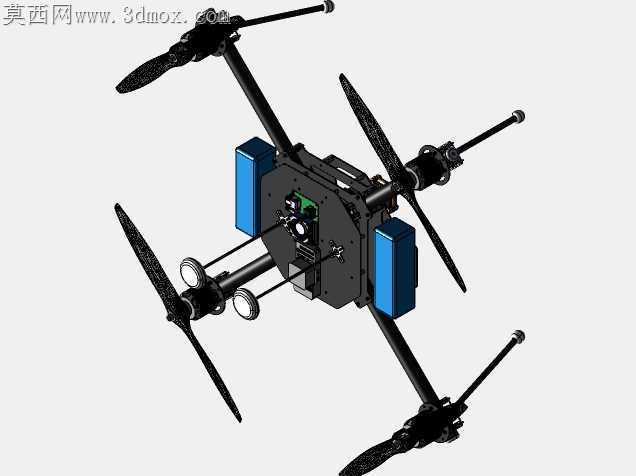

模块化四旋翼碳纤维飞控载机结构

碳纤维片材叠层压制的机架臂，在加工时最容易出现孔位同轴度偏差，25毫米直径的碳纤吊杆与塑料吊杆衔接处，特意留了0.12毫米的过渡公差带，避免过盈压装时碳纤层出现分层劈裂，也不会因间隙过大产生飞行高频振颤。双电池仓的排布刻意错开了飞控核心安装区，重心落在桨盘平面几何中心往下3毫米位置，不用额外加装配重块就能抵消单电池放电时的重量偏移，底部传感器安装面做了局部加厚的凸台结构，激光雷达、视觉计算模块、GPS天线的安装孔位都预留了通用M3螺孔间距，不用二次打孔破坏碳纤层的受力结构。飞控舱的快拆卡扣没有用常见的塑料倒钩结构，换成了内嵌的不锈钢弹片，频繁拆装调试设备时不会出现卡扣断裂失效，舱内走线槽做了圆弧过渡处理，不会磨破飞控信号线的绝缘层，电调安装位直接贴在碳纤臂的导热面上，飞行时的迎面气流能直接带走电调工作产生的热量，不用额外加装散热片增加死重。底部传感器挂载区的快换支架做了定位销设计，更换不同型号的激光雷达时，不用反复校准安装基准面，传感器的光轴中心始终和机身航向轴重合，省去外场调试时反复调参的步骤。机臂折叠处的锁紧结构做了防松脱的阻尼设计，大机动飞行时不会出现机臂松晃导致的射桨风险，桨座安装位的端面特意铣平了0.2毫米的平面度公差，螺旋桨安装后不会出现端面跳动带来的振动噪音。整套机架没有做多余的装饰性结构，所有非受力区域都做了镂空减重处理，同时保留了安装拓展支架的螺孔位，后续加装机械爪、投放装置等外设时不用重新打孔固定，所有走线都隐藏在机架内部的空腔里，不会出现飞行时线材被气流吹动产生的风阻，也避免线材缠绕螺旋桨的安全隐患。
