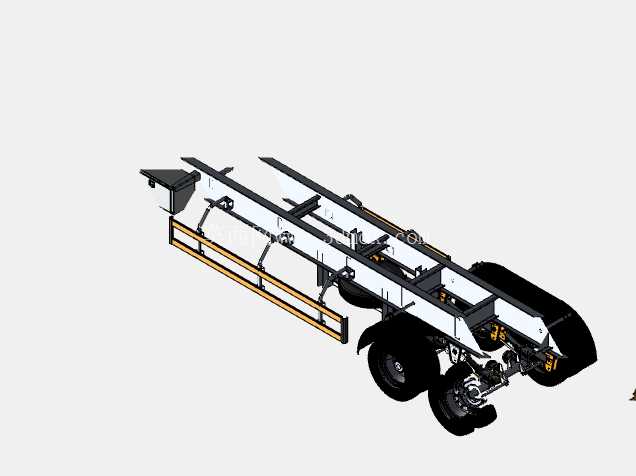

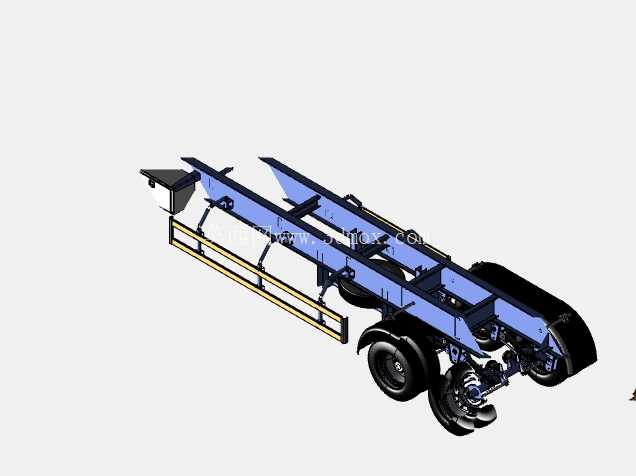

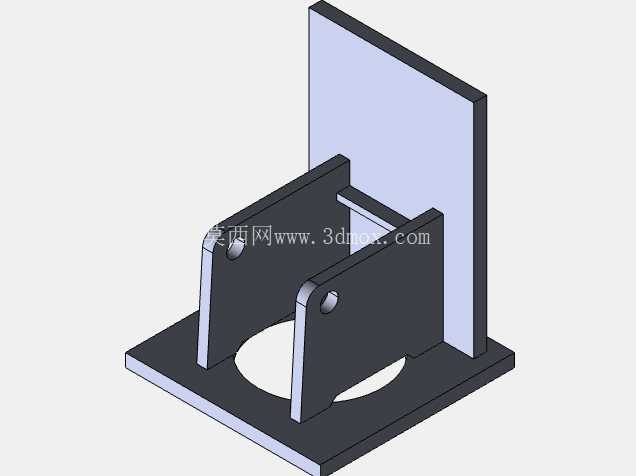

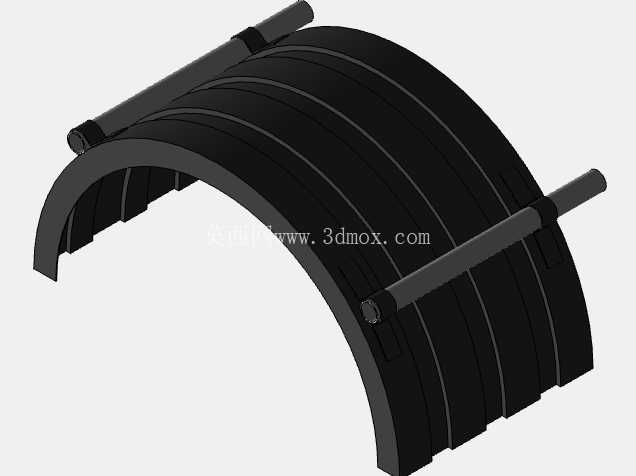

多轴牵引式集装箱运输挂车骨架结构

该结构属于公路货运场景下的集装箱承载牵引挂车，主要用于港口堆场、物流园区、干线短倒等场景中，与牵引车头配合完成标准集装箱的接驳转运作业，区别于普通栏板挂车，其采用无货台的骨架式承载设计，所有载荷均通过车架纵梁与横梁组成的框架结构传递至行走机构与牵引连接端，无需额外铺设货箱底板，可直接适配标准集装箱角件锁止结构，大幅降低整车自重，提升单趟运输的有效载荷占比。

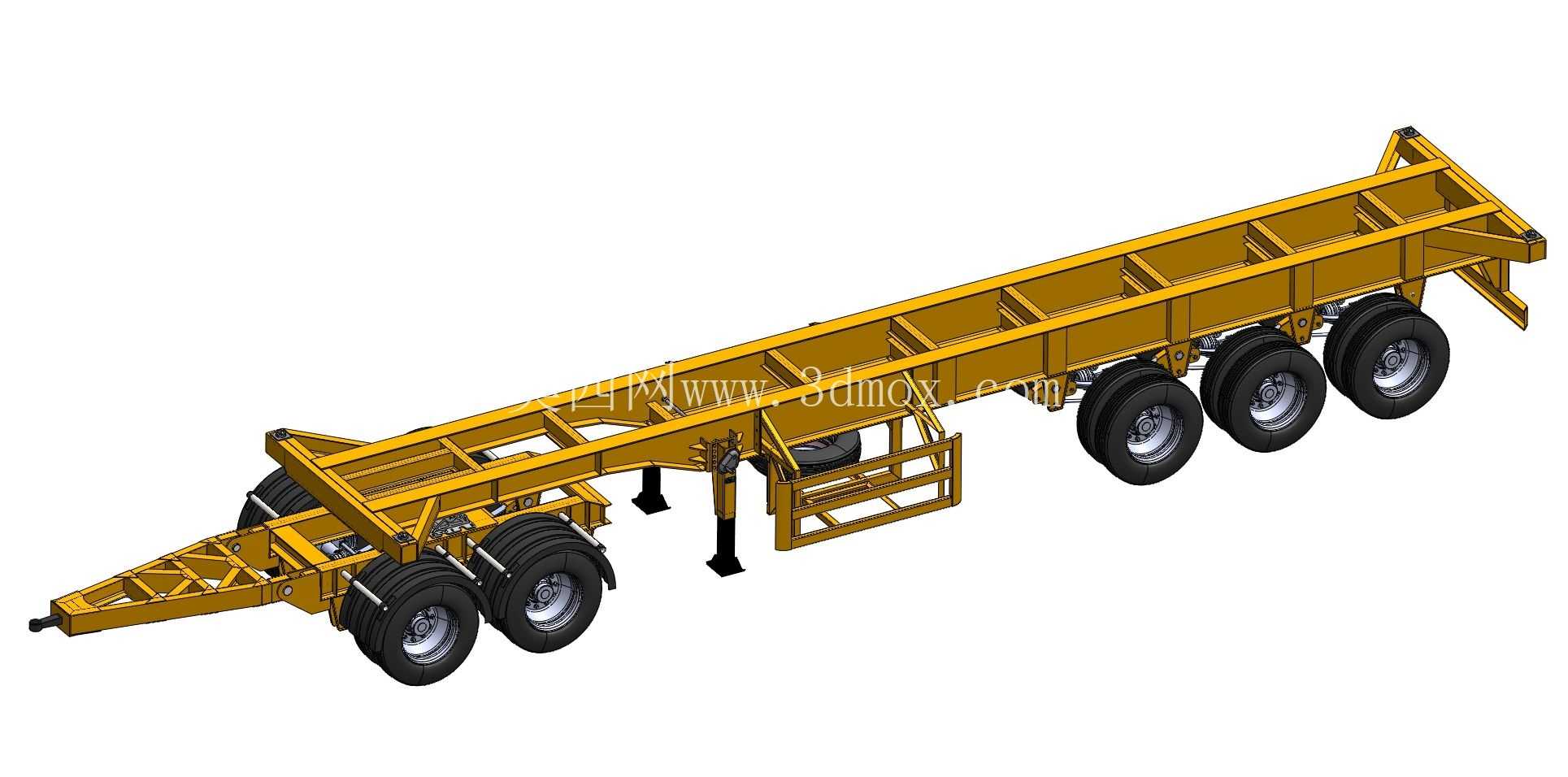

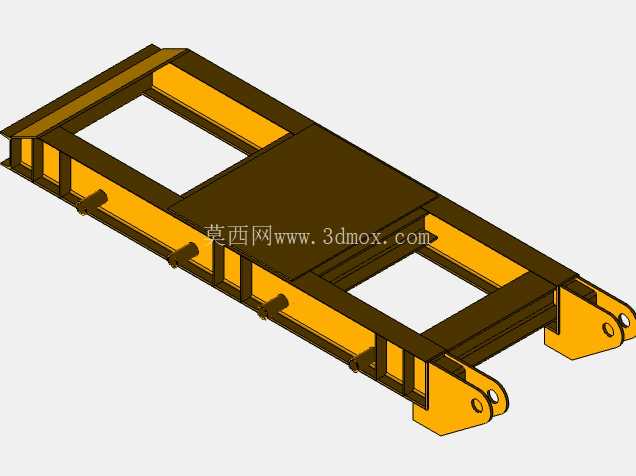

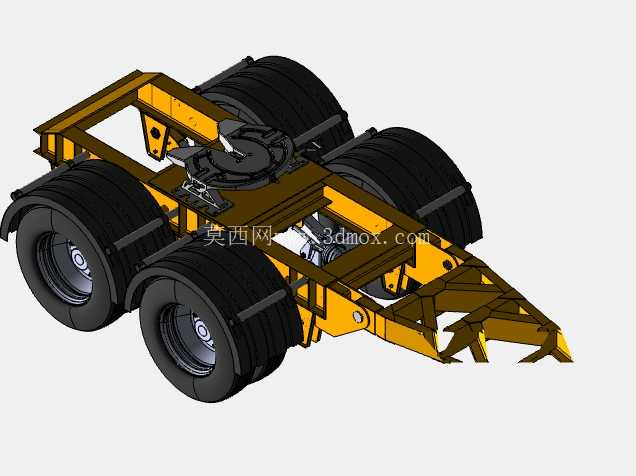

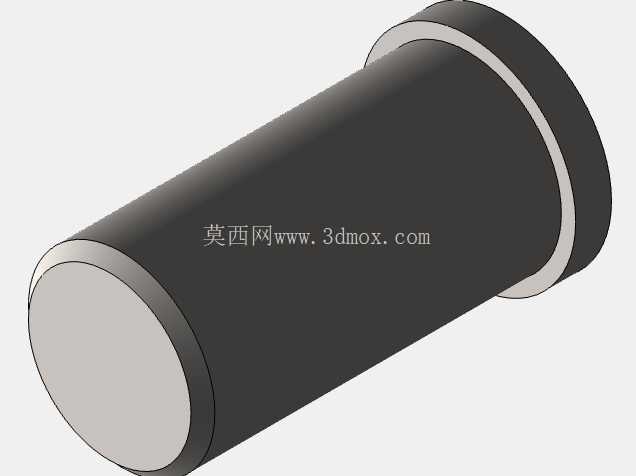

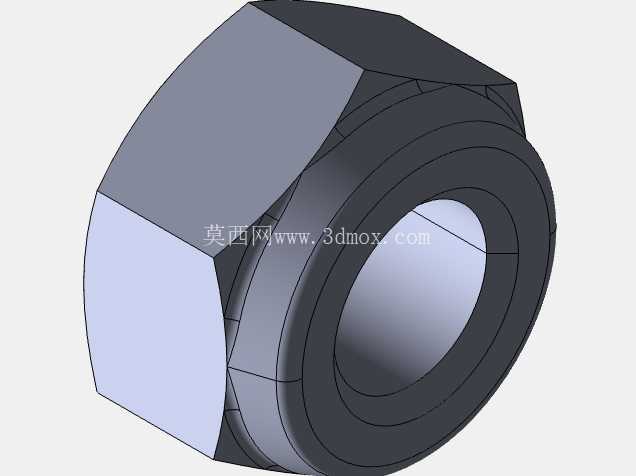

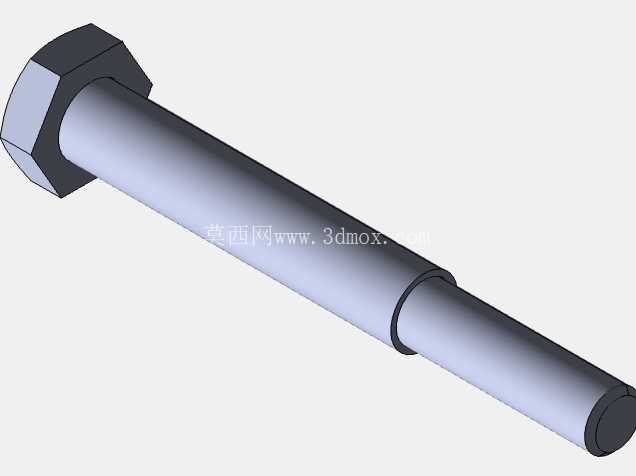

从结构设计逻辑来看，整车采用前后分段式轴组布局，前端靠近牵引销位置设置双胎并装的双轴组，后端靠近车架尾部设置三轴组，轴组间距经过载荷分配计算，确保满载状态下各轴荷分布符合公路运输轴荷限值要求，避免单轴过载引发的轮胎异常磨损或车架应力集中问题。车架主体采用变截面工字钢结构纵梁，从牵引端到尾部根据弯矩分布调整腹板高度，在牵引销区域、悬架安装区域、尾部支撑区域额外增设加强筋板与内衬板，抵消起步、制动、颠簸工况下的交变应力，横梁采用槽钢结构与纵梁焊接连接，对应集装箱角件位置的横梁上预留锁具安装位，可适配不同长度规格的标准集装箱固定需求，无需额外改装即可完成20英尺、40英尺集装箱的快速锁止固定。

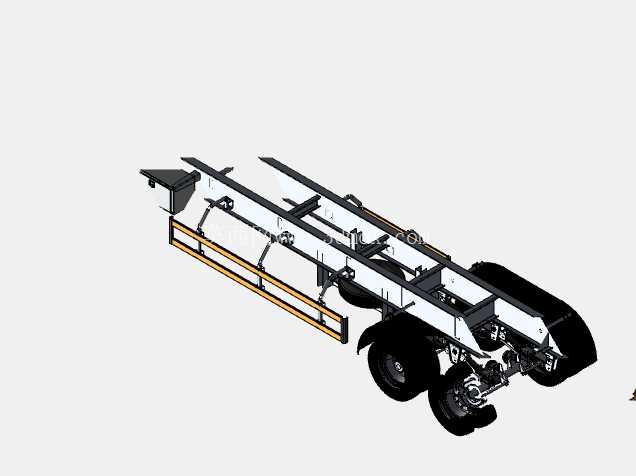

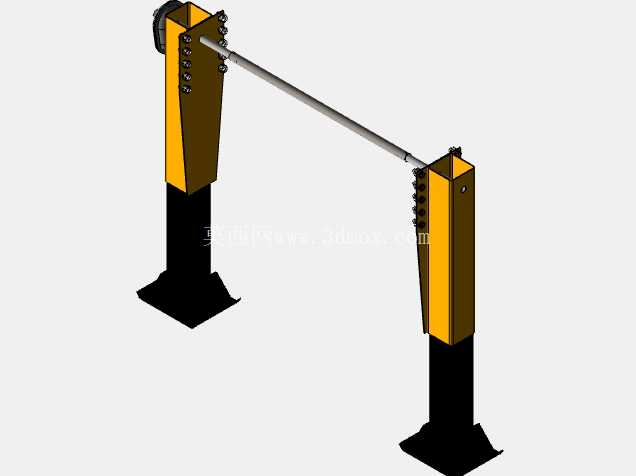

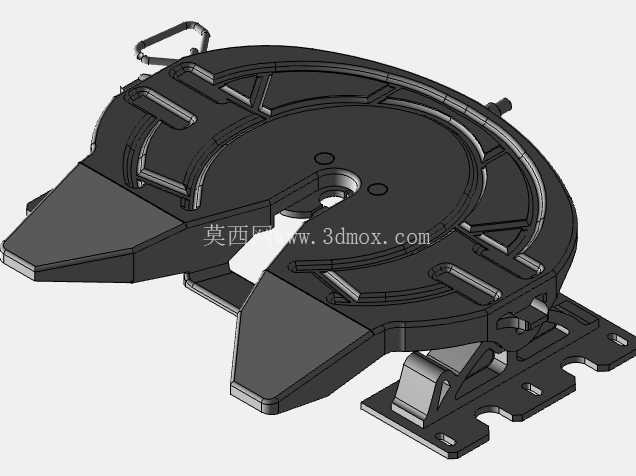

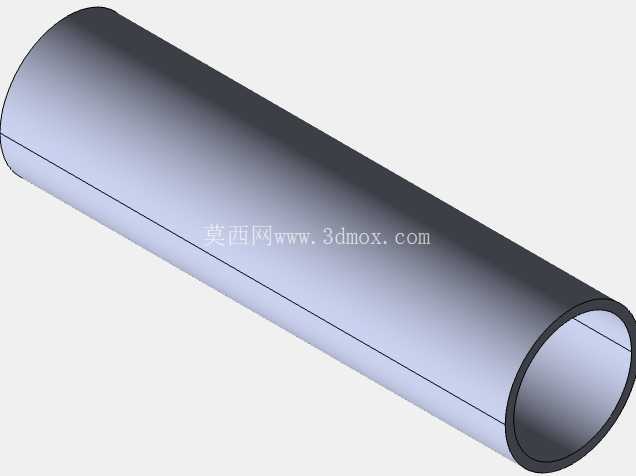

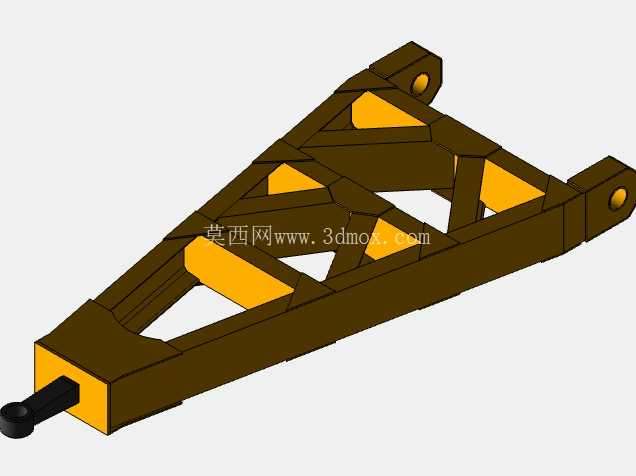

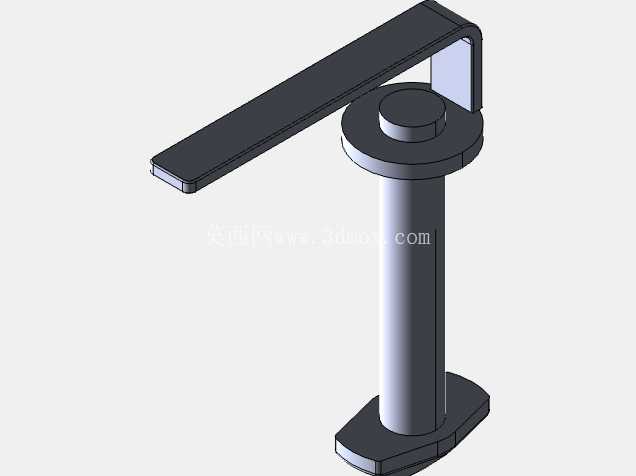

牵引端采用标准的牵引销连接结构，可与主流货运牵引车头的牵引座匹配，牵引端下方设置可收放的支撑支腿，在脱挂状态下可通过支腿将车架前端支撑至标准接驳高度，方便后续与牵引车头对接，支腿采用机械螺旋式升降结构，带自锁功能，避免停放过程中出现自行沉降问题。行走系统采用重载型钢板弹簧悬架搭配双胎布局，每个轴端配置鼓式制动结构，预留制动气路安装接口，可与牵引车头的气制动系统连通，满足重载下的制动距离要求。车架侧面设置爬梯与防护栏结构，方便人员登车操作集装箱锁具，同时满足道路行驶的侧面安全防护要求，尾部设置防撞梁结构，符合货运车辆尾部防护的安全规范。

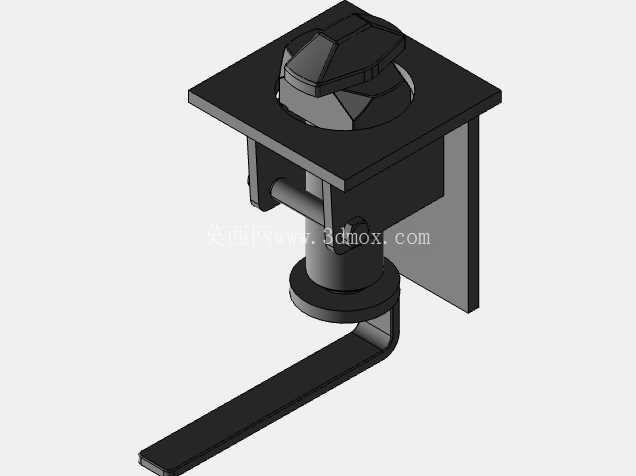

从安装边界来看，整车宽度符合公路货运车辆外廓尺寸限值，牵引销位置高度、车架上平面高度均匹配标准集装箱与牵引座的安装尺寸，各轴组的轮距参数满足轮胎跳动间隙要求，转向过程中轮胎与车架之间预留足够的运动空间，不会出现运动干涉。支腿完全收回后离地高度满足车辆通过性要求，避免在非铺装路面行驶时出现支腿剐蹭地面的问题。车架上的锁具安装孔位严格对应标准集装箱的角件间距，锁具安装后可实现集装箱与车架的刚性连接，避免运输过程中集装箱出现移位、窜动问题。

在实际使用场景中，该类骨架挂车相比传统平板挂车自重更轻，整备质量降低约15%，同等总质量限值下可装载更重的集装箱货物，同时骨架结构的通风性更好，在运输特种通风需求的集装箱时可避免底部积热，日常维护过程中可直接观察到车架所有焊接位置与悬架连接点，无需拆除货台底板即可完成焊缝检查、螺栓紧固等维保作业，大幅降低运维成本。设计过程中针对车架的受力工况做了多轮仿真校核，在满载冲击、紧急制动、急转弯等极限工况下，车架最大应力均低于材料屈服强度，预留足够的安全系数，确保长期重载使用下不会出现车架开裂、变形等问题。
