桌面级写字绘图执行机构结构设计

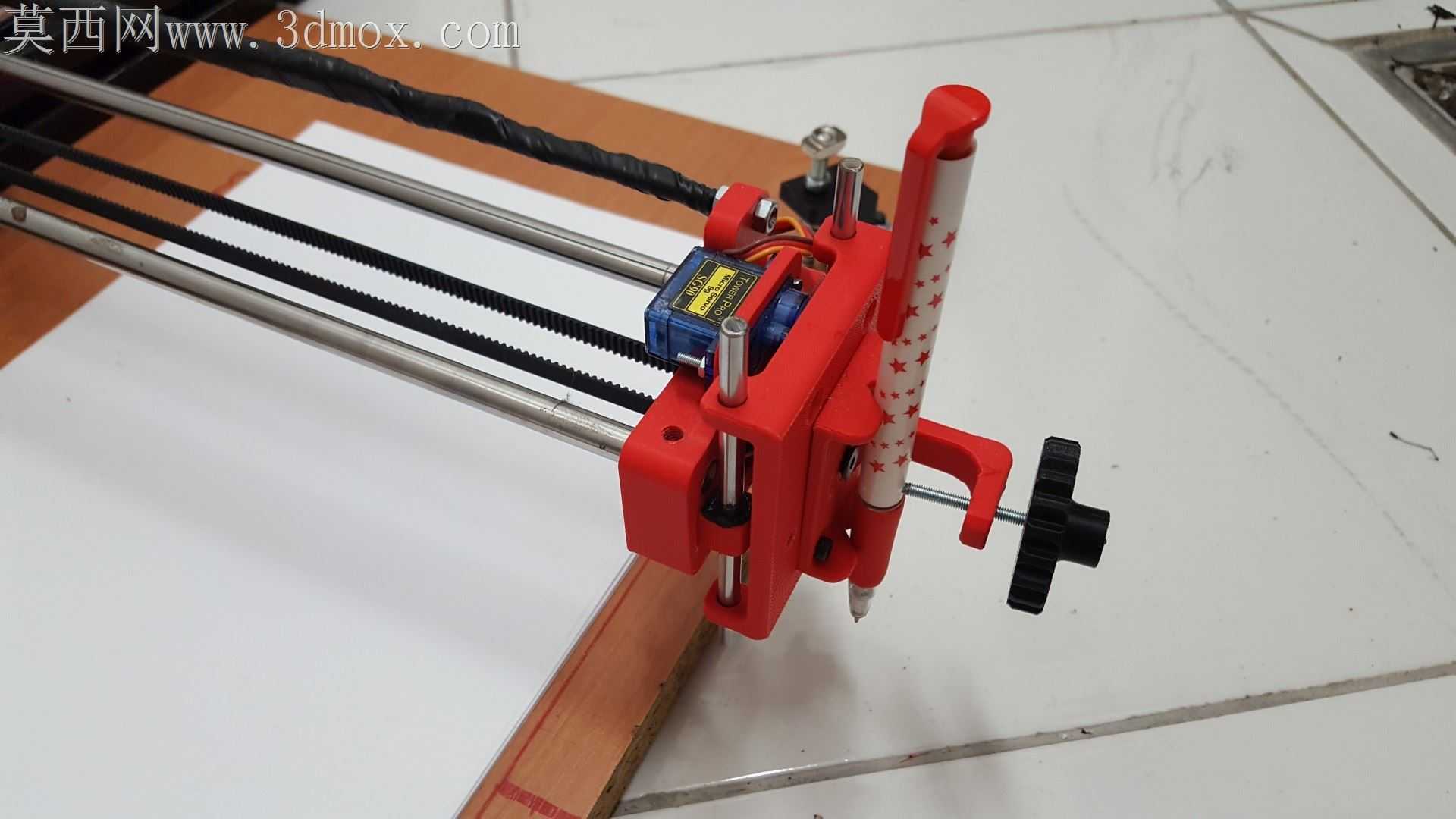

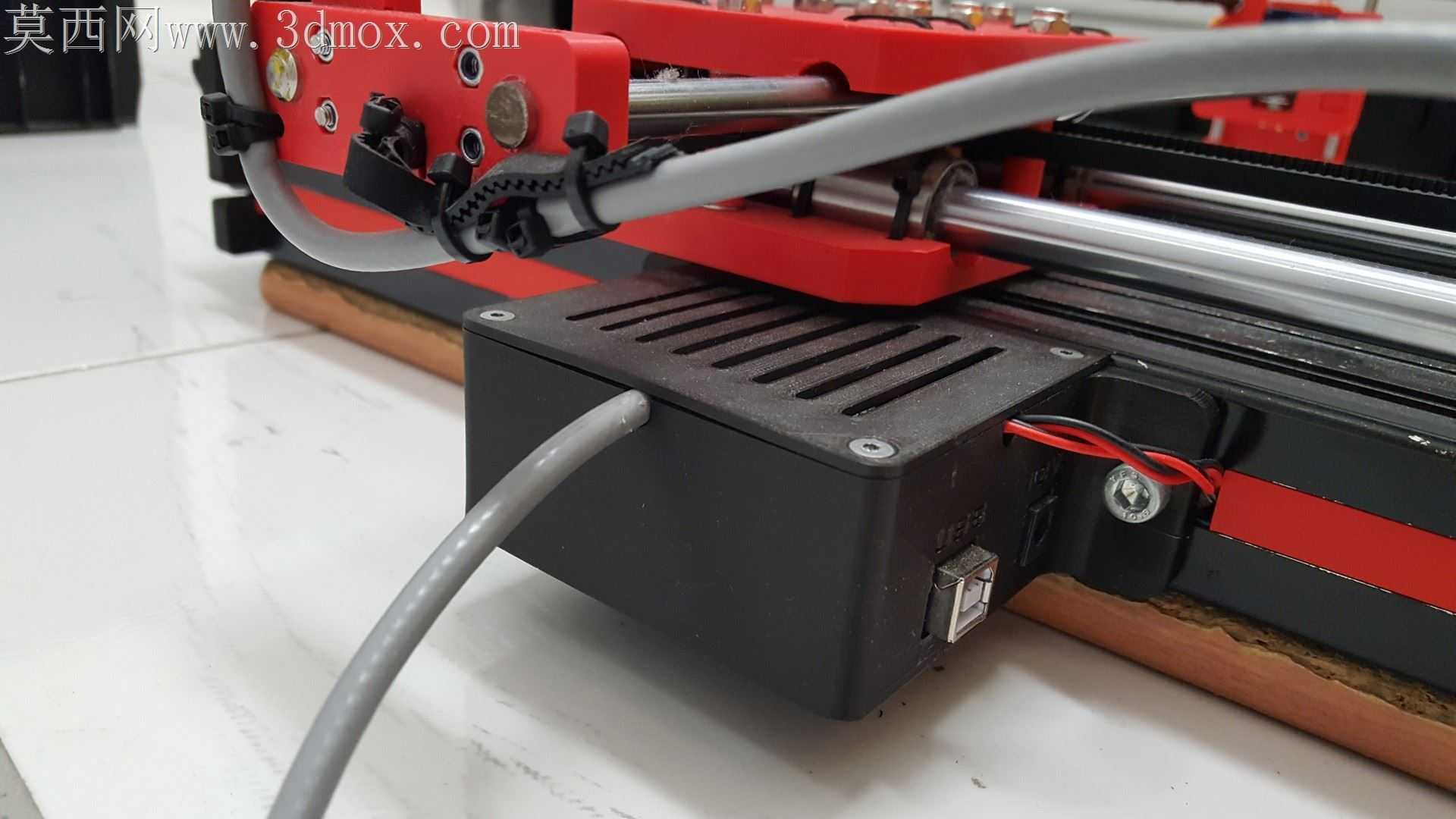

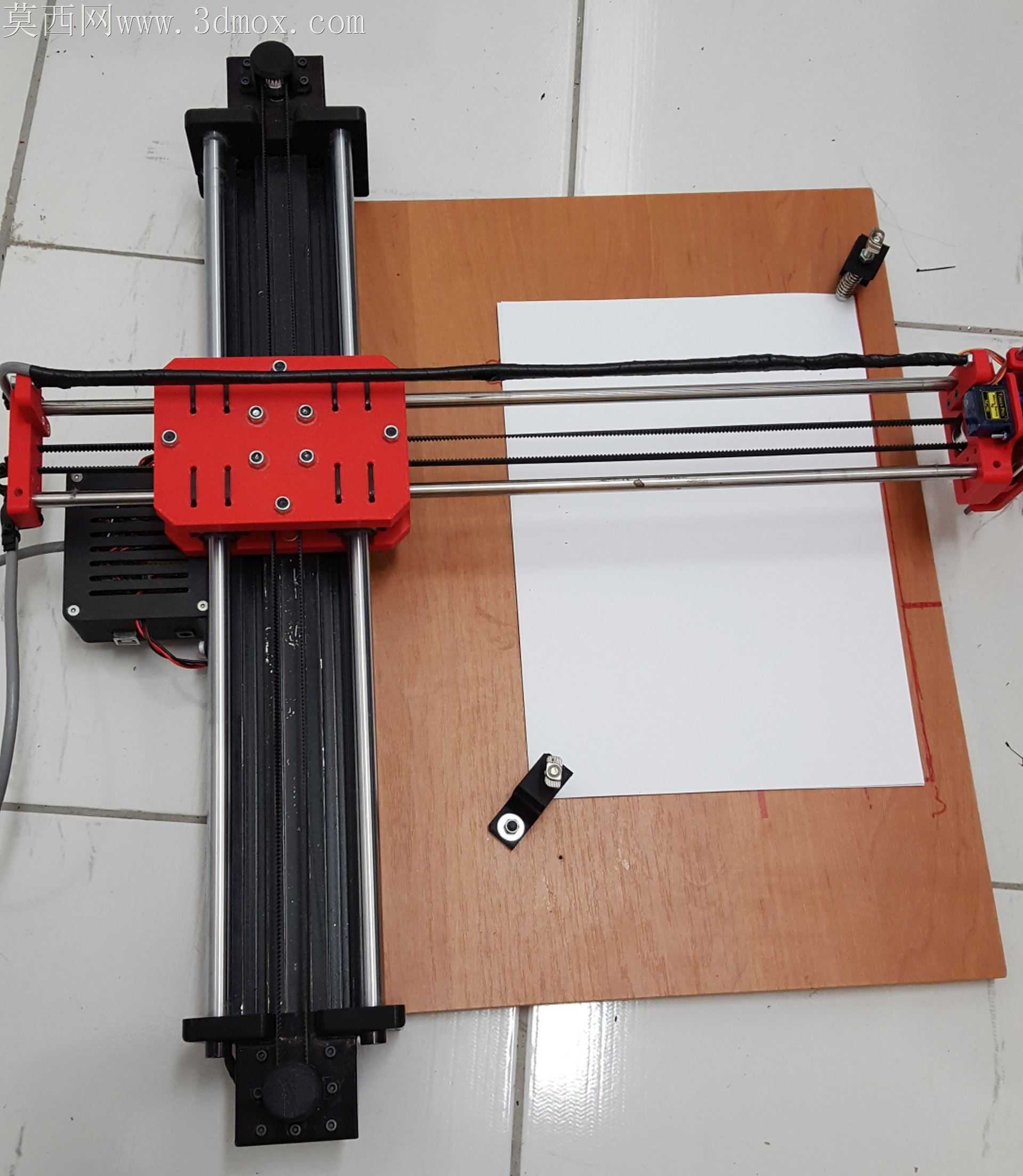

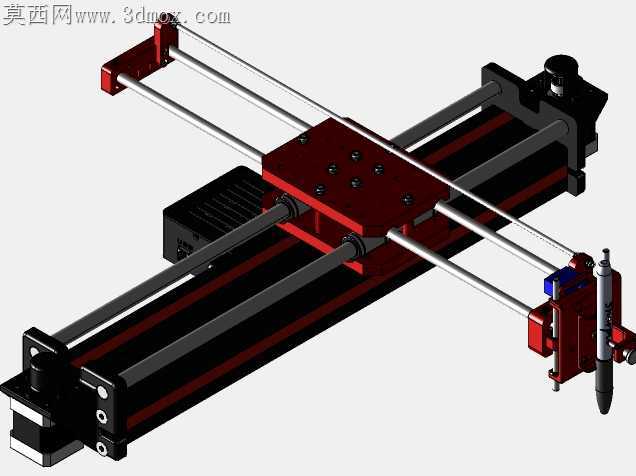

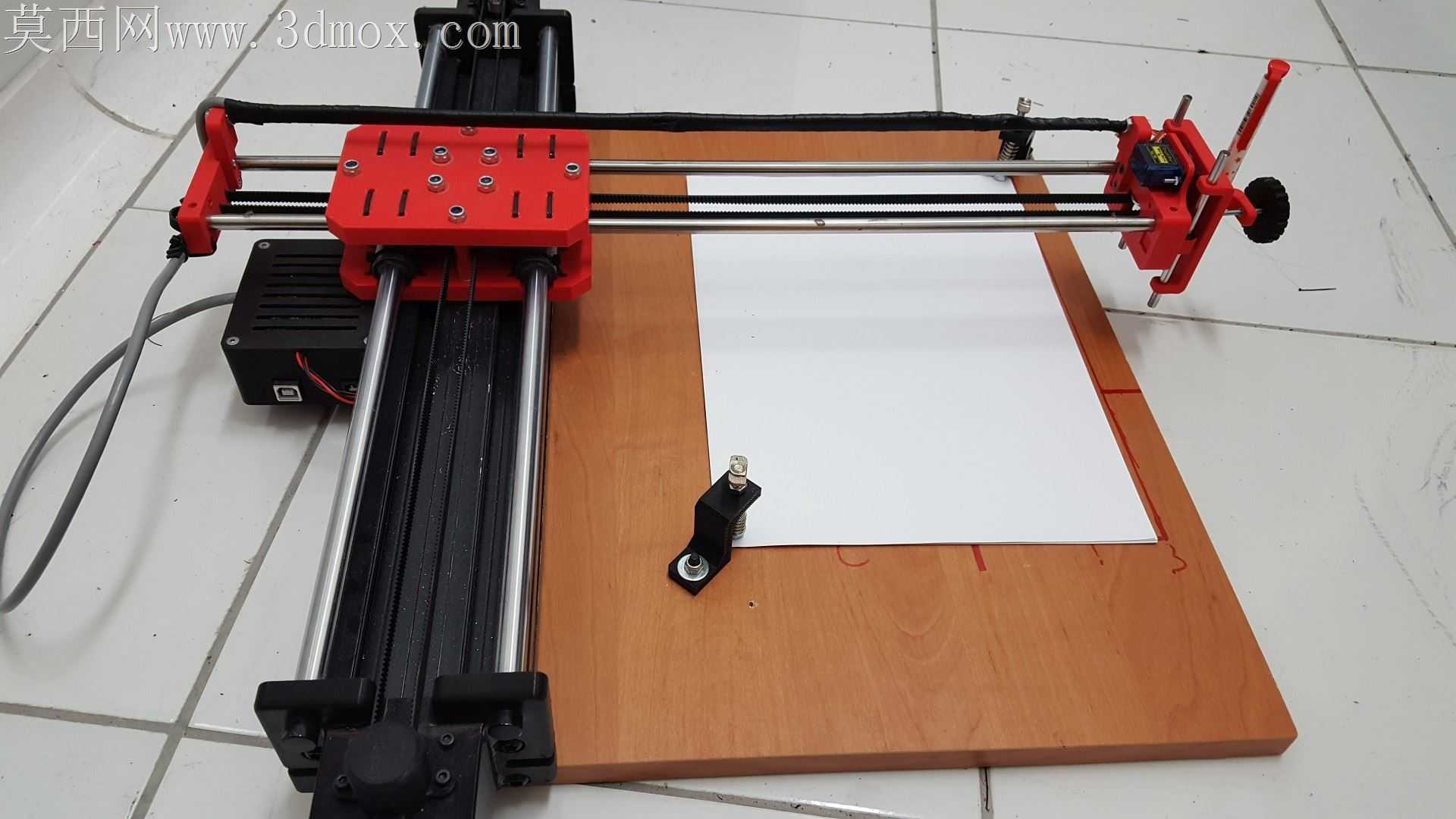

光轴导轨与安装座的配合公差是这类桌面绘图设备最容易出问题的环节，过盈量超过0.02mm就会导致滑台移动卡滞，间隙超过0.01mm又会让绘图轨迹出现锯齿状抖纹，这套结构在安装座的光轴孔位处做了微小的让位槽设计，既保证光轴穿装时不会因为铝型材框架的轻微形变出现憋劲，又能通过侧面的顶丝微调预紧力，把径向跳动控制在绘图笔可补偿的范围内。同步带的张紧结构没有采用常见的外置张紧轮，而是把张紧调节块集成在了端部的电机安装座上，省去了额外的张紧支架零件，减少装配累积误差的同时，也避免了外置张紧轮长期运行带来的皮带跳齿隐患，调节时只需要拧动端部的紧定螺钉就能改变带轮中心距，不需要拆解外罩就能完成日常维护。笔架部分的抬笔结构做了轻量化处理，承载绘图笔的滑座采用镂空设计，把运动部分的重量压到最低，减少高速移动时的惯性冲击，笔夹位置做了弹性让位，能适配不同直径的常用绘图笔，不需要额外更换夹具就能切换签字笔、马克笔甚至细头勾线笔，笔压靠内置的微型弹簧自适应调节，不会因为纸面不平整出现断墨或者戳破纸张的情况。底部的框架型材槽位直接用来走线，电机和限位开关的线缆可以完全藏在型材槽内，不会和运动的滑台发生剐蹭，所有的连接螺丝都采用同一种规格，装配时不需要频繁更换工具，哪怕是没有机械装配经验的实训学生，对照装配关系也能在短时间内完成整机组装。滑台的限位触发块位置做了长槽调节设计，可以根据实际的绘图幅面调整软限位的触发位置，不需要修改结构件就能适配不同尺寸的绘图纸张，传动部分的所有轴承都采用标准件，后期维护更换不需要定制非标零件，长期运行后的维护成本极低。
