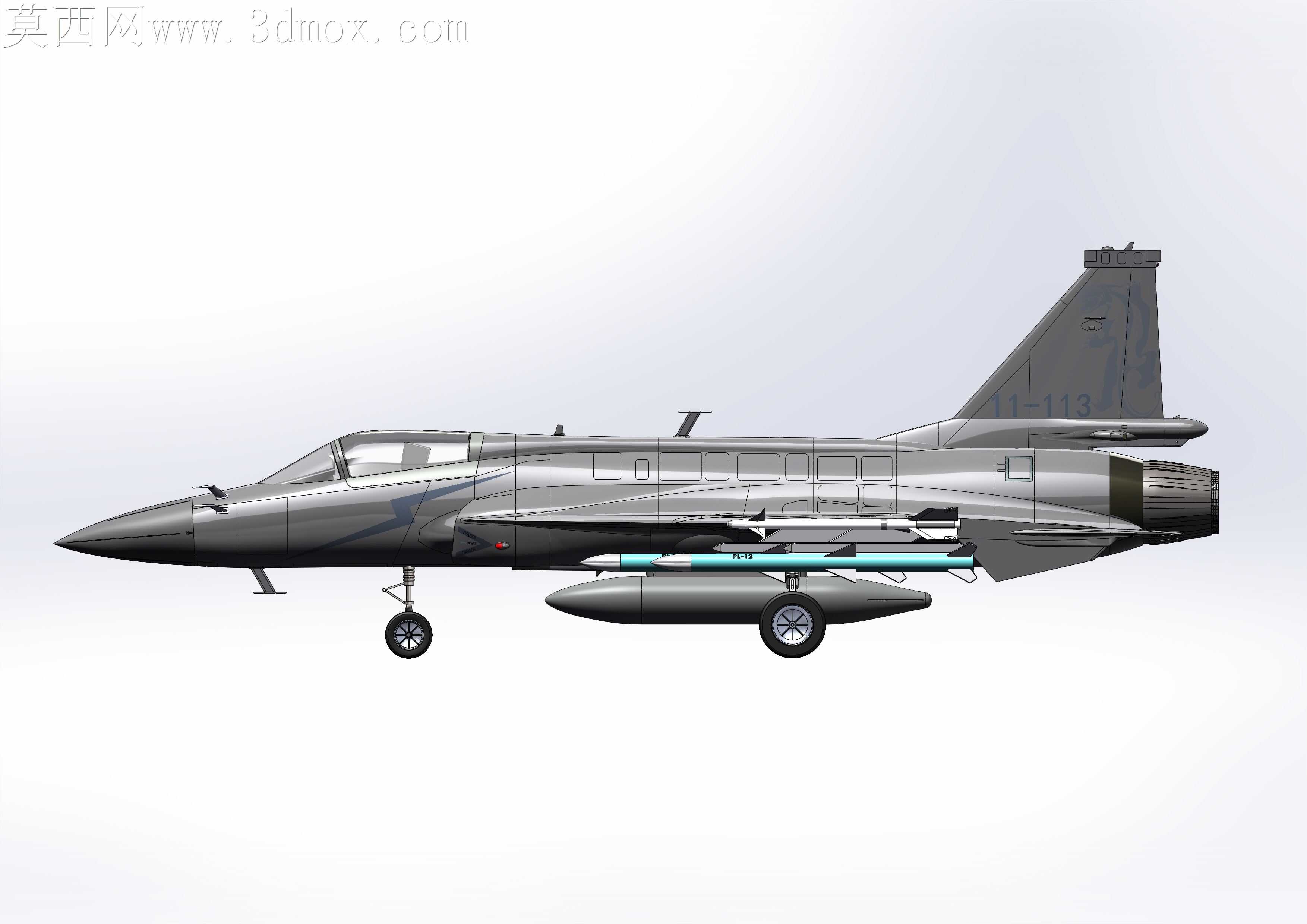

JF-17雷电轻型战斗机高精度外观结构

曲面设计视角下，轻型战斗机的蒙皮曲面连续性直接决定风阻系数与隐身性能表现，JF-17的机头棱线过渡没有采用二代机常见的圆弧硬接处理，而是顺着进气道上沿拉出一条连续的G2曲率曲面，从雷达罩根部一直延伸到座舱盖后缘，这条棱线不光是视觉上的锐利感，实际加工时要兼顾曲面的光顺度与铆接工位的预留间隙，稍不注意就会出现曲面拐点，高速飞行时会在这里产生不必要的紊流。座舱盖的曲面压合边界做了0.3毫米的内收处理，和机身蒙皮对接时不会出现阶差，地勤维护时开合舱盖也不会和周边蒙皮发生剐蹭，之前接触过的不少战机模型这里容易做成齐平对接，实际量产机型都会留微小的内收公差，补偿长期使用后的形变余量。主翼的翼型曲面从翼根到翼尖的厚度渐变控制得很细，翼下挂点的位置曲面做了局部微凸处理，用来容纳挂架的连接转轴，不会破坏主翼的整体翼型曲面，挂架安装后和机翼的贴合缝隙能控制在0.2毫米以内，不会在挂弹飞行时产生额外的振动。垂尾的后掠曲面和机身尾段的过渡做了曲率连续处理，尾喷口周围的耐热蒙皮曲面做了微小的锯齿形分块，既满足耐热材料的热胀冷缩余量，又能和后机身的曲面顺滑衔接，不会出现突兀的拼接棱线。机身侧面的检修舱盖边缘都做了曲面下陷处理，舱盖闭合后和周边蒙皮保持同一曲率面，不会出现凸起的缝隙影响气动效率，减速板的开合转轴位置曲面做了内凹的让位设计，减速板张开时不会和周边蒙皮发生运动干涉，闭合时又能完全和机身曲面融为一体。平尾的翼面曲面和机身尾撑的过渡没有生硬的拼接痕迹，操纵舵面的偏转缝隙做了等宽处理，顺着曲面的走向均匀分布，不会因为曲面曲率变化出现缝隙宽窄不一的问题。起落架舱门的曲面完全贴合机身的曲率变化，舱门关闭后和周边蒙皮的阶差控制在极小范围，舱门边缘的密封条安装槽顺着曲面走向布置，不会破坏机身的整体气动外形。导弹挂架的曲面和机翼下表面完全贴合，挂架本身的流线型曲面顺着气流方向延伸，不会在挂弹时产生过大的寄生阻力，挂弹后的整体曲面过渡依然保持顺滑，从机头到机尾的整条纵向曲率线没有出现突兀的折点，哪怕是细小的天线基座，也做了和蒙皮曲面顺滑过渡的圆角处理，不会在局部产生气流分离。
