轻量化碳纤维遥控滑翔机结构设计

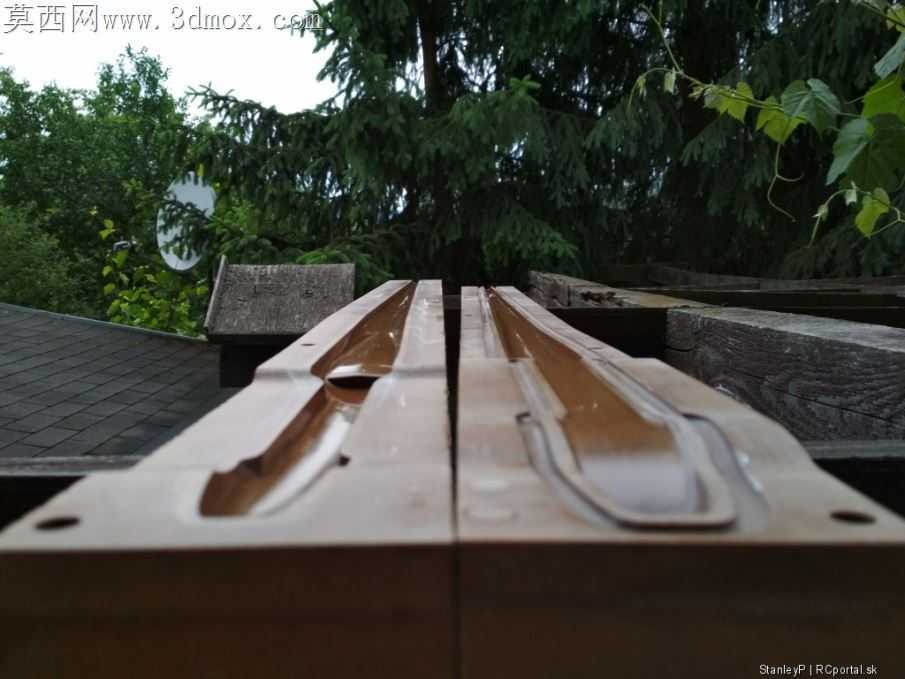

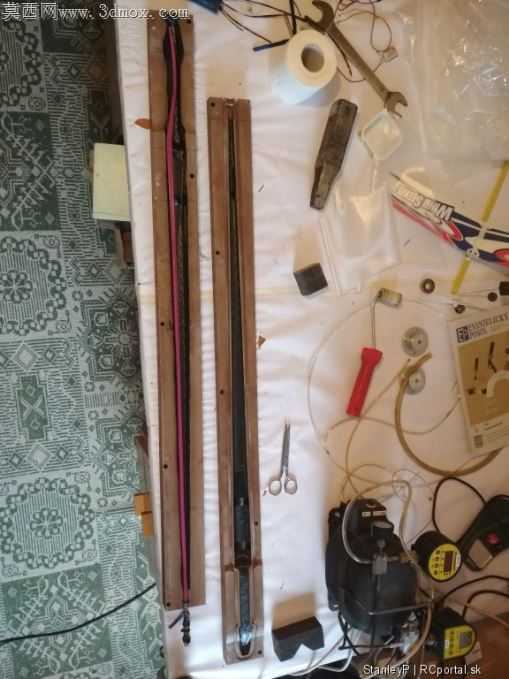

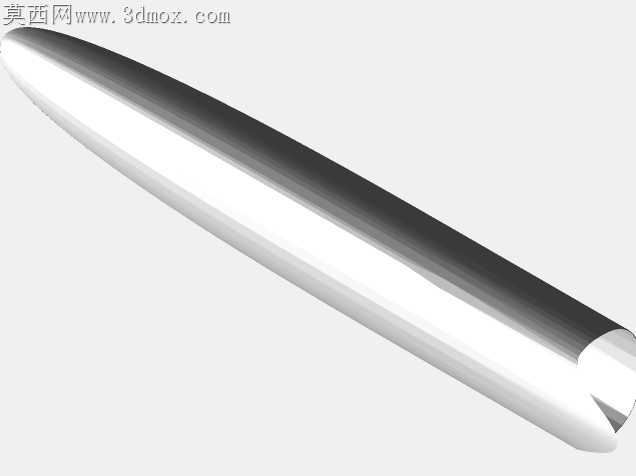

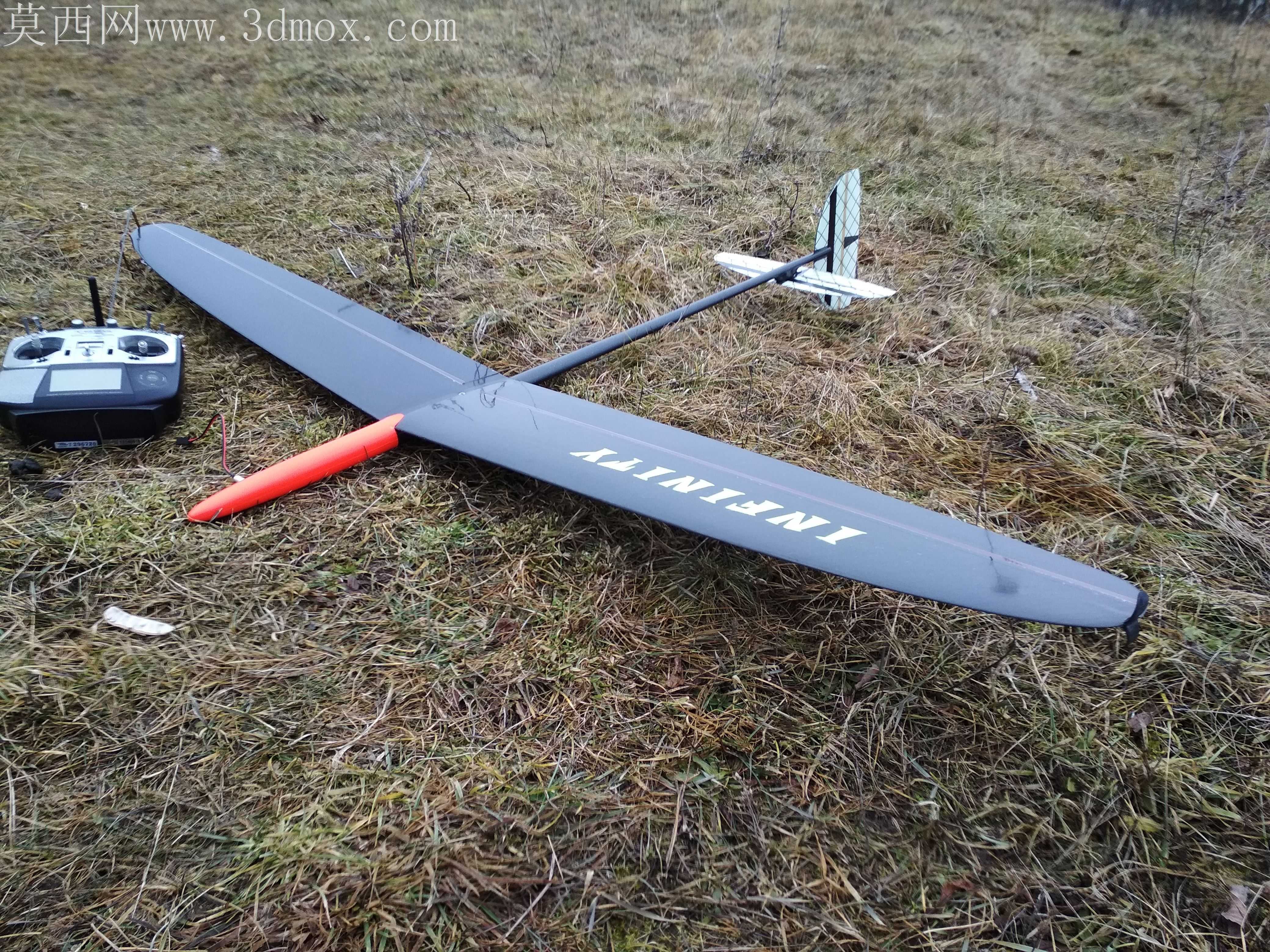

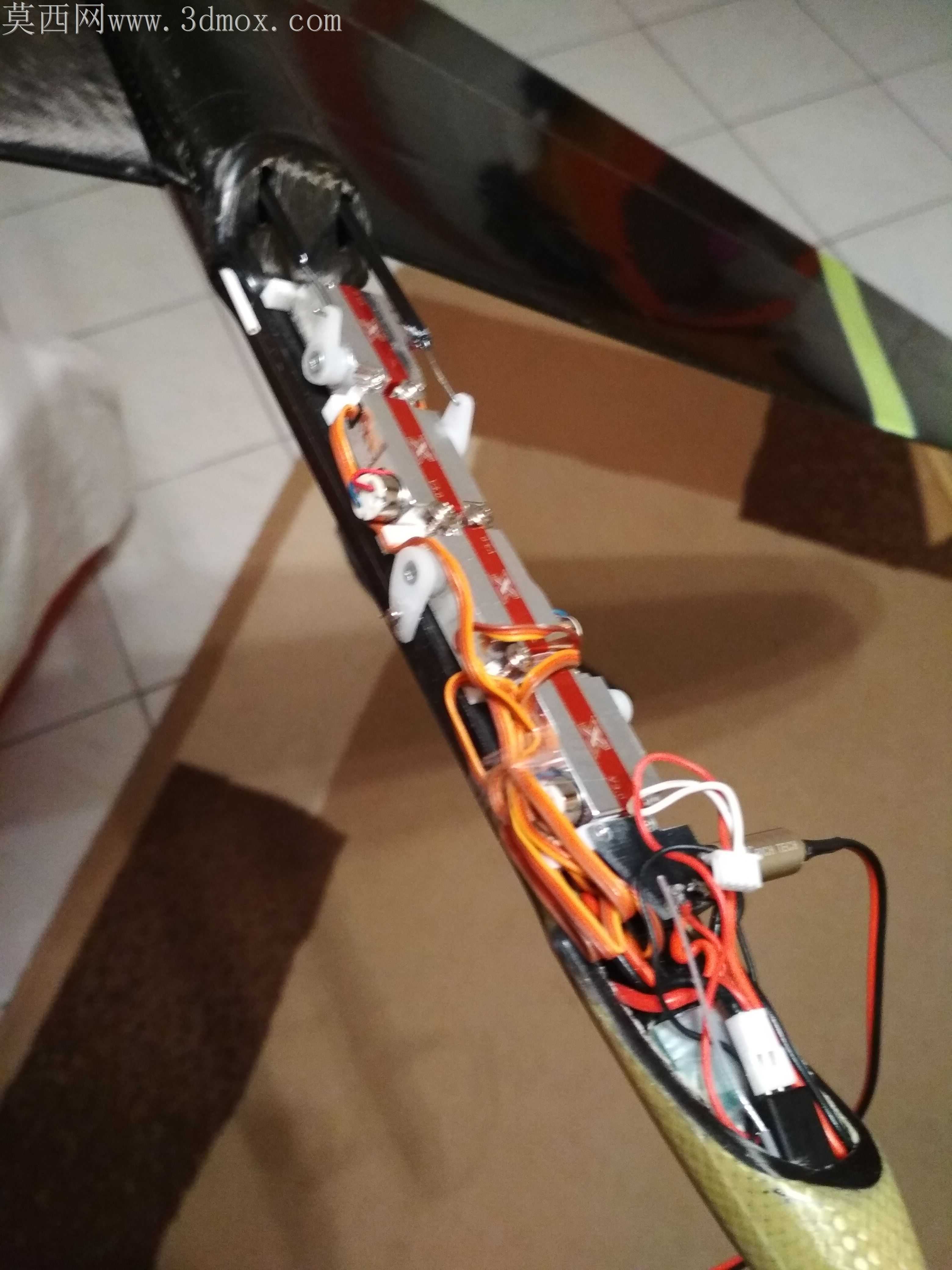

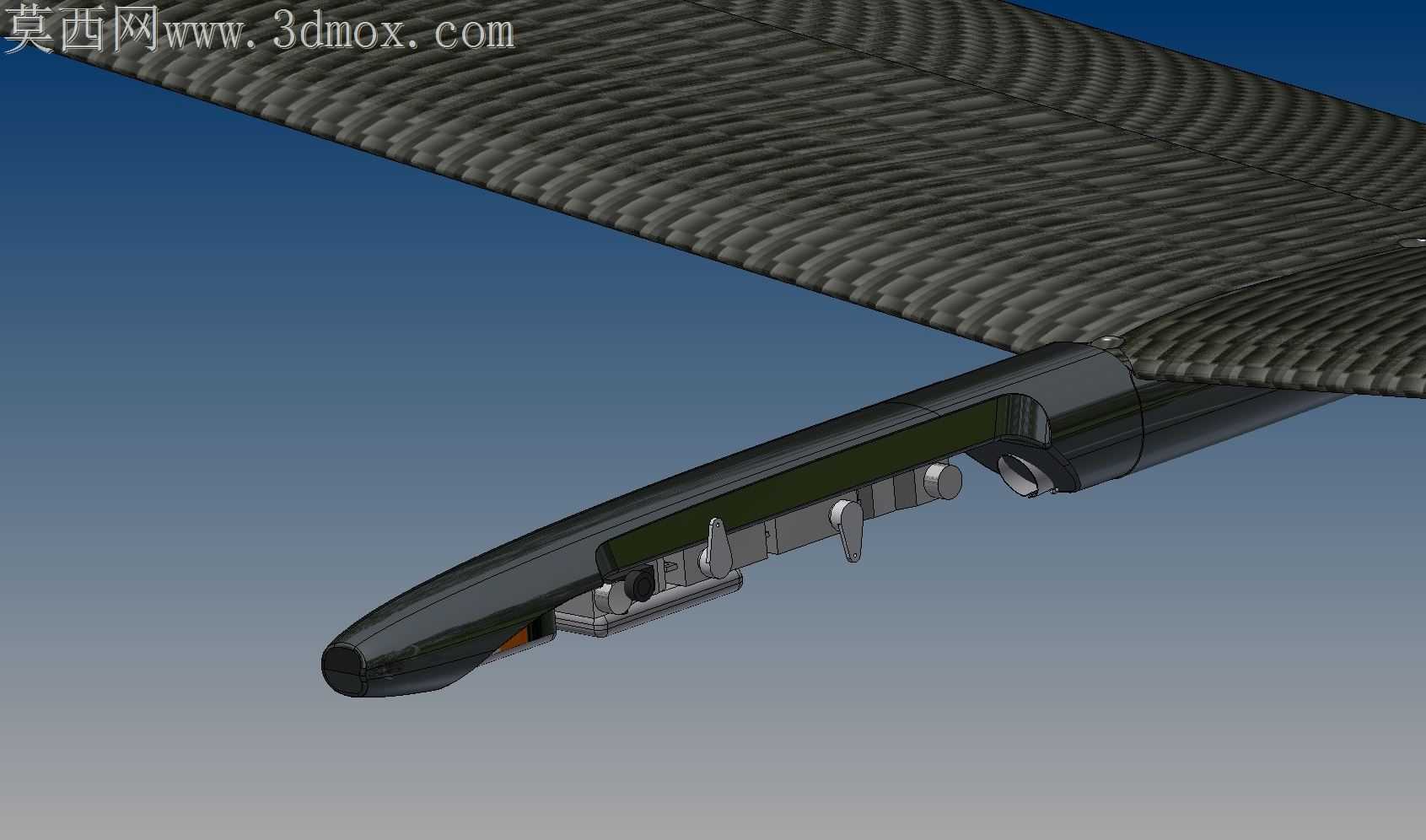

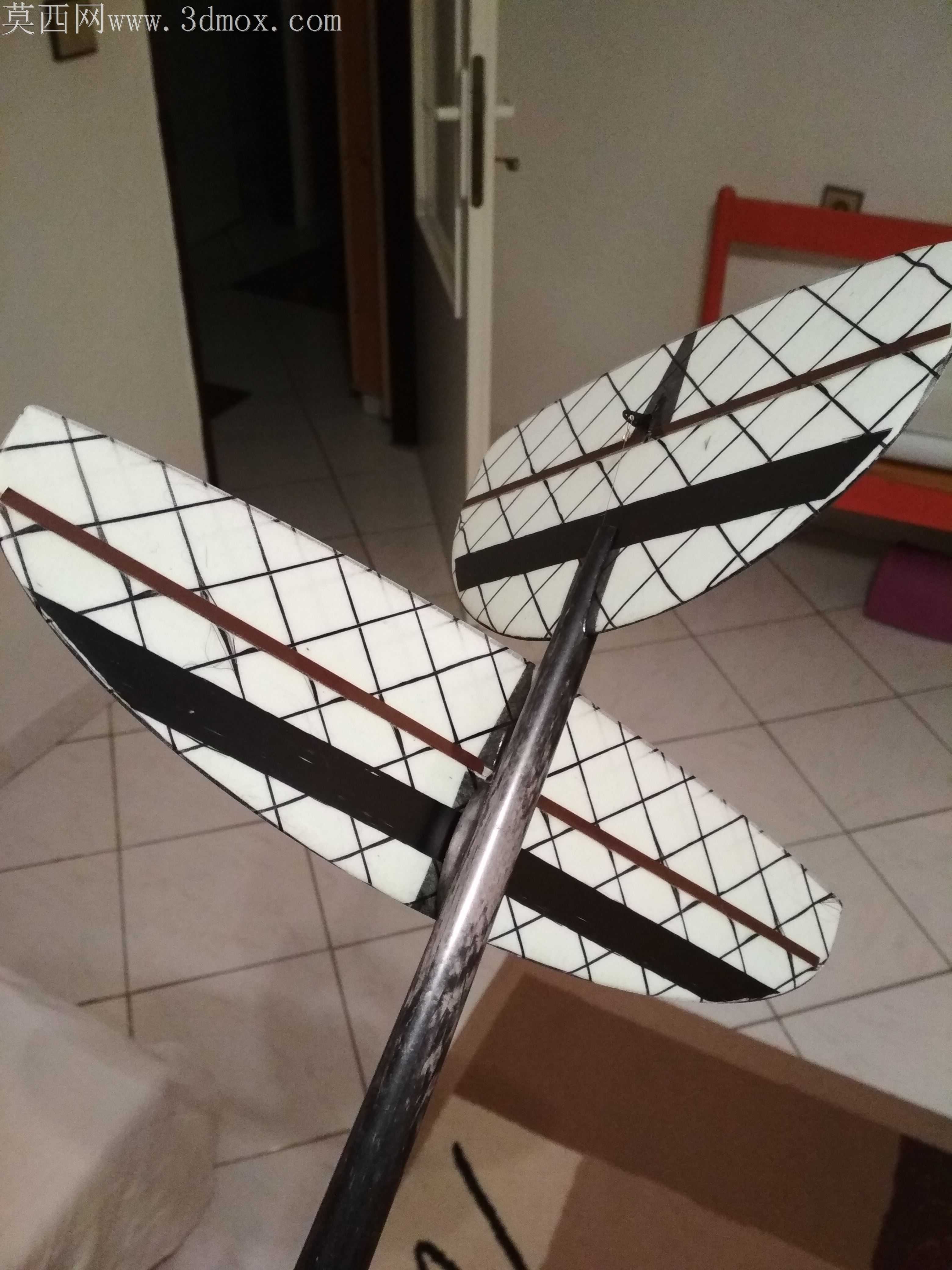

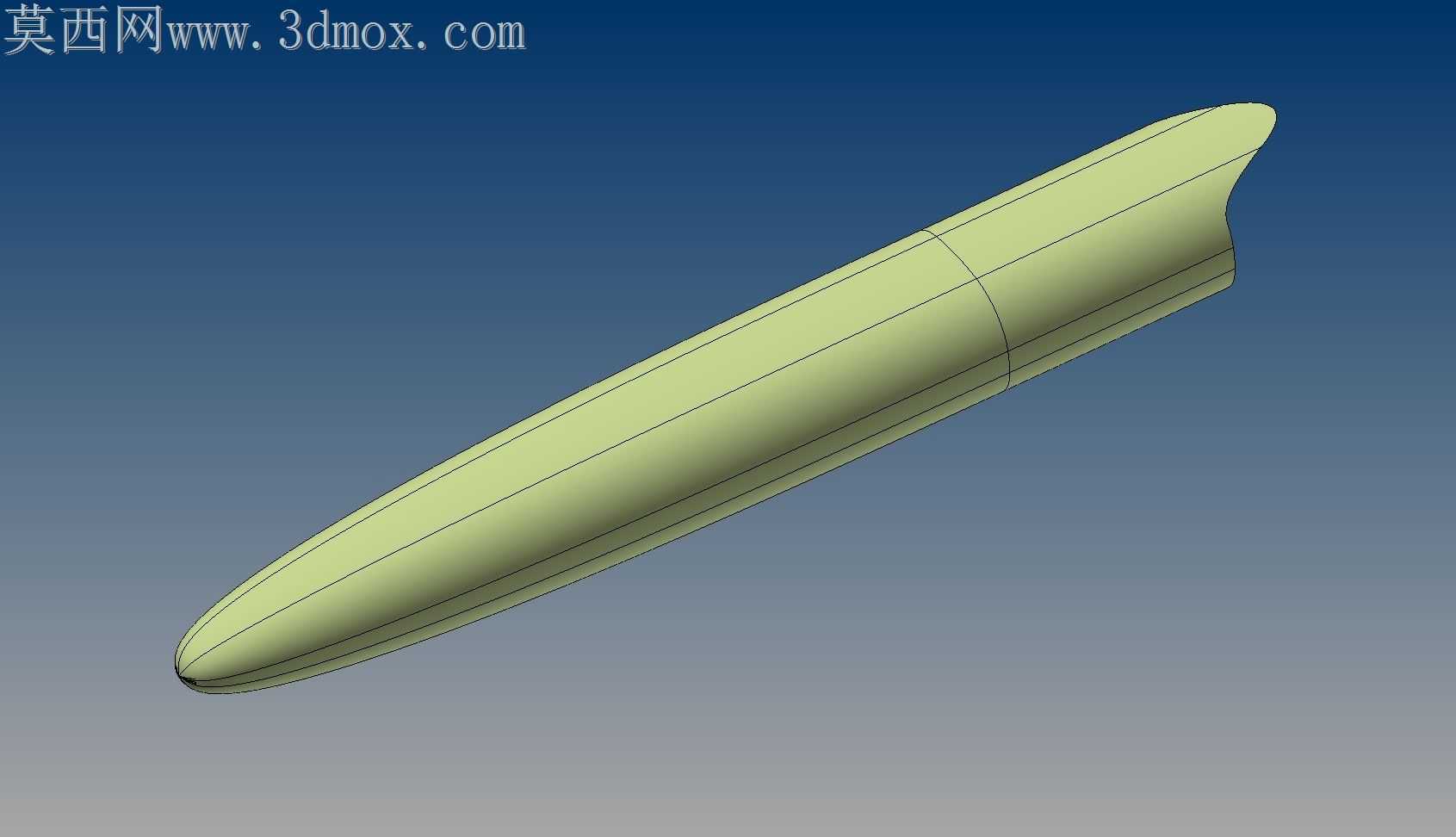

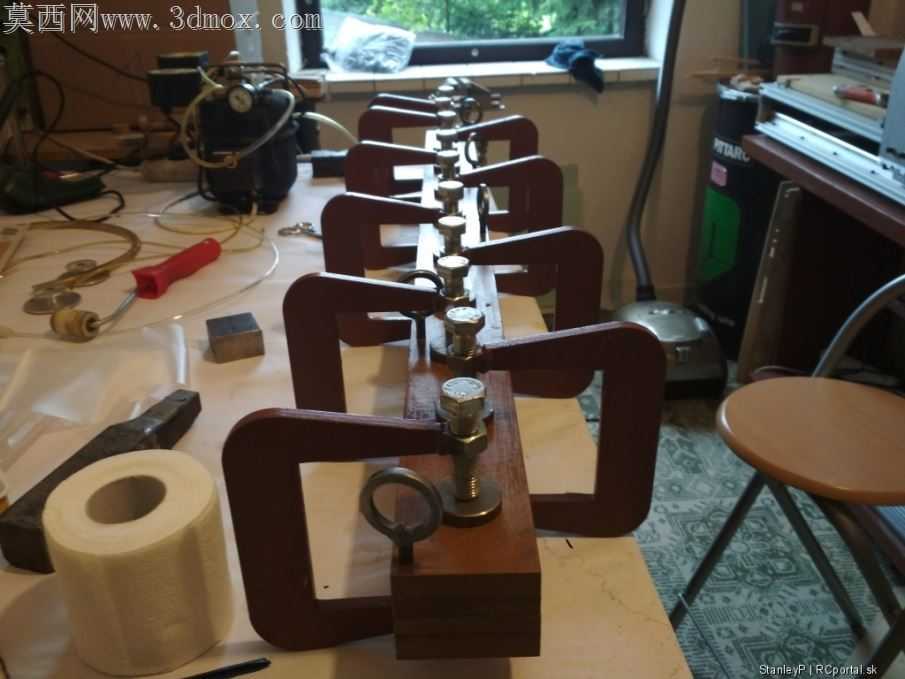

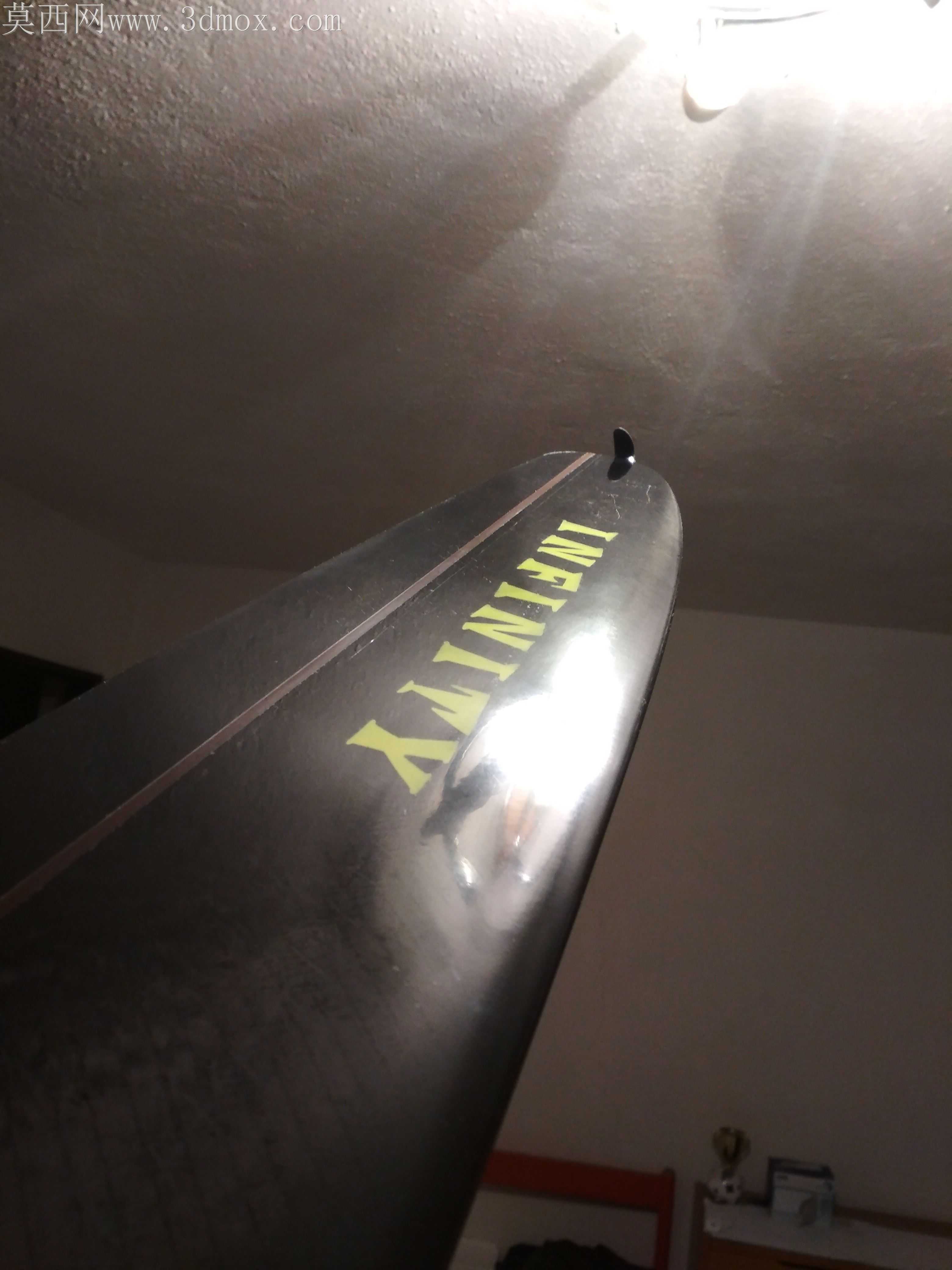

手掷遥控滑翔机的加工环节最容易踩的坑，是翼面铺层固化后出现的细微形变，哪怕0.2毫米的翼型扭曲，都会在弱气流爬升阶段把升阻比拉低近两成，直接影响留空时间。这款机型的翼面没有沿用传统轻木蒙皮结构，改用中密度纤维板做铺层基底，铺层时顺着翼肋的受力走向排布纤维方向，固化后翼面表面能达到接近镜面的光滑度，不用反复打磨填补腻子就能直接做表面处理，省掉了近三分之一的后期修整工时。机头段的红色整流锥没有做一体化和机身粘接，单独拆成可替换的独立模块，日常炸机最容易受损的就是这个位置，单独开件后不用整体更换机身，只需要替换前端锥段就能快速修复，锥段和机身碳管的配合公差控制在0.1毫米，插装后没有旷量，不会因为高速飞行出现共振抖振。尾翼的水平尾翼特意做了边缘轮廓修形，没有沿用老款的直角切边，翼尖处做了微小的上反倒角，能削弱翼尖涡流带来的诱导阻力，尾翼连杆和碳杆机身的连接点没有用胶水直接粘接，加了微型的尼龙衬套，长期打舵反复摩擦也不会磨穿碳杆壁，避免飞行动作量大的时候出现连杆松脱的隐患。整机重量压在240到270克区间，这个重量区间是反复调试出来的平衡点，太轻的话抗风性差，3级风以上就会被吹得偏离航线，太重又会损失滑翔性能，弱气流里爬不动。机翼和机身的插接结构没有用常见的钢丝插销，改成了碳片插接，接触面积更大，大角度俯冲的时候机翼不会因为受力出现扭转，插接缝处做了微小的止口定位，每次装机都能保证机翼和机身的相对位置完全一致，不用每次起飞前反复校准安装角。舵机选用的微型舵机安装位做了局部加厚，碳板在舵机窝处多铺了两层纤维，打满舵的时候不会因为舵机受力把安装座扯裂，接收机和电池的摆放位置刚好落在整机重心点正下方，不用额外加配重块调重心，把每一克重量都用在结构强度上，没有多余的配重负担。之前参赛的老款机型机翼偏厚，飞高速的时候阻力偏大，这款机型把翼型厚度做了减薄处理，同时调整了翼型的最大厚度位置，低速滑翔时的升力没有损失，高速俯冲时的阻力更小，穿风能力更强。
