平衡重式内燃叉车整机结构三维设计

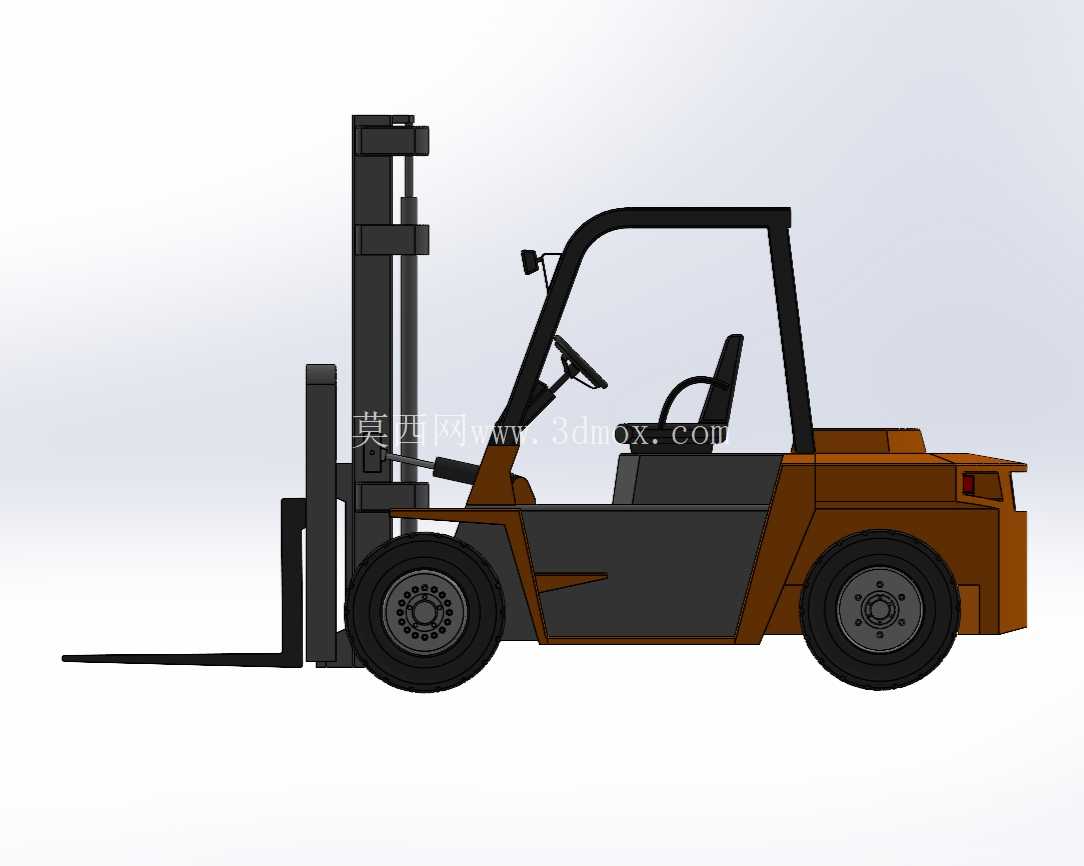

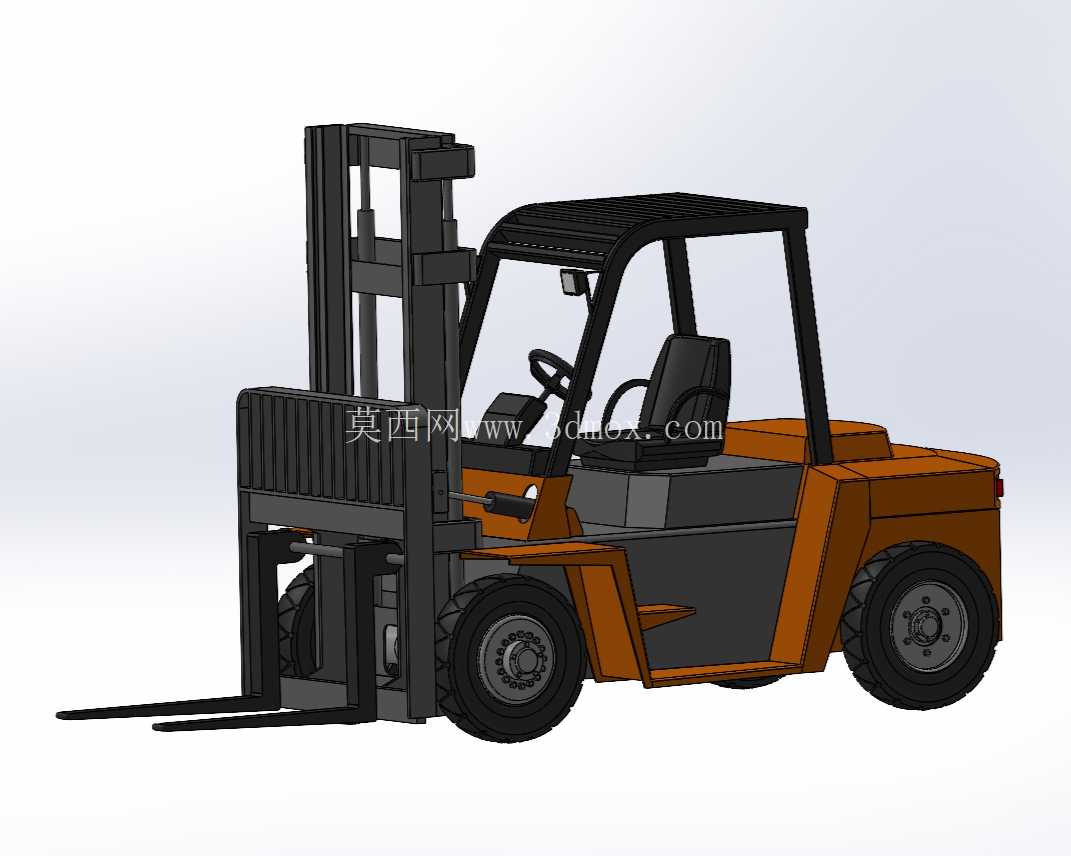

　　在厂区仓储、港口货场、生产车间的物料转运场景里，平衡重式叉车是承担短距离重载堆垛、装卸作业的核心工业车辆，本次完成的整机三维结构设计，完全围绕实际作业中的载荷工况、操作边界、空间适配需求展开，没有做脱离工程实际的冗余造型。设计初期先锚定常规5吨级内燃平衡重叉车的作业边界：整车总长含货叉控制在4.8米内，不含货叉的车体长度3.2米，总宽1.45米，门架缩回时总高2.25米，可顺利通过常规2.4米净高的厂区车间大门、标准集装箱箱门，最小转弯半径控制在3.4米，适配3.5米宽的仓储通道双向通行需求，避免因尺寸冗余导致的场地适配性差问题。

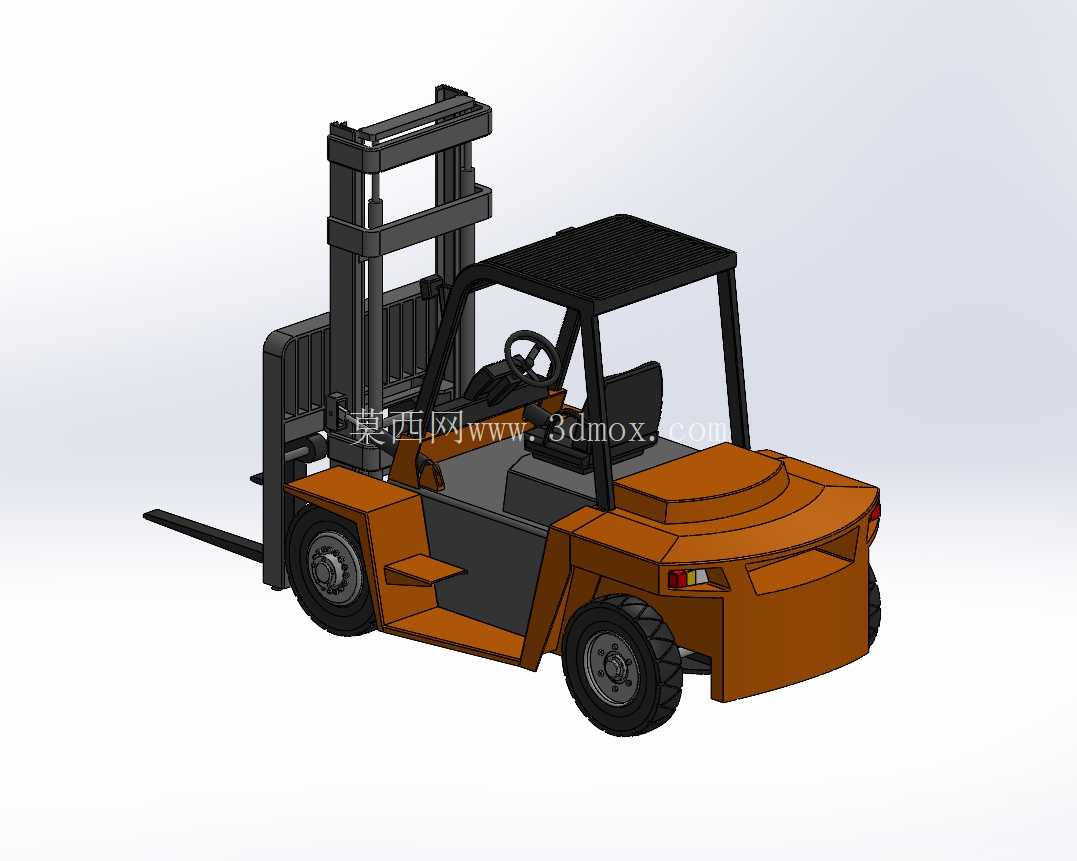

　　整机结构拆分上，先从核心功能模块的约束关系入手：尾部的铸铁平衡重块严格按照额定载荷下的纵向稳定性系数计算配重，保证满载堆垛到3米最大起升高度时，整车不会发生前倾失稳，平衡重块的外形同时兼顾了尾部离去角设计，16度的离去角可适配厂区常见的5%坡度坡道、车间门口的缓坡通行，不会出现尾部刮蹭地面的问题。驾驶室部分采用宽视野护顶架结构，框架用矩形钢管焊接成型，护顶架的顶部横梁间距控制在10厘米以内，满足高空坠物防护的强度要求，同时不会遮挡驾驶员观察门架起升状态的视线；驾驶室内的操纵件布局完全按照人机工程学尺寸布置，方向盘倾角18度，座椅前后调节行程120毫米，起升、倾斜操纵杆布置在驾驶员右手侧200-350毫米的舒适操作区间，长时间作业不会产生过度疲劳。

　　门架系统采用两级宽视野槽钢门架，内门架、外门架的槽钢截面经过抗弯强度校核，满载起升时的门架挠度控制在起升高度的1/1000以内，避免起升过程中门架变形过大导致货物晃动；货叉采用标准107毫米截面的挂钩式货叉，长度1.2米，可适配标准1200*1000毫米的工业托盘，货叉架上的挡货架高度1.1米，防止货物向后滑移撞击驾驶室。动力舱布置在车体中部，预留了发动机、液压泵、油箱、散热器的安装空间，液压油箱容积按照液压系统最大流量的3倍设计，避免连续作业时液压油温度过高；散热系统的进风口布置在车体两侧，出风口正对尾部平衡重上方的导流槽，保证重载连续作业时散热效率满足要求。

　　行走系统采用前桥驱动、后桥转向的布局，前桥为刚性驱动桥，承载额定载荷下70%以上的整车重量，后桥为转向桥，转向角最大可达80度，配合小转弯半径的设计，可在狭窄仓储区域内灵活转向；轮胎采用实心工业轮胎，适配厂区内的硬化路面，避免尖锐金属碎屑扎胎导致的停机问题。设计过程中所有部件的装配约束完全按照实际装配关系设置，运动部件的行程、干涉情况都经过模拟验证：门架全行程起升无卡滞，转向轮转到最大角度时与车架、护板无干涉，货叉前倾6度、后倾12度的动作范围内不会与驾驶室前端结构碰撞。整个模型的结构拆分完全匹配实际生产的装配工艺，每个焊接件、紧固件、外购件都有明确的安装边界，可直接用于结构受力仿真、作业场景模拟、新员工结构认知教学，也可作为同类型叉车改型设计的基础参考框架，针对不同额定载荷、不同起升高度的需求，只需调整对应模块的参数即可快速完成改型，减少重复建模的工作量。
