35吨重载内燃平衡重式叉车结构设计

这款35吨容量的平衡重式叉车，主要面向重型仓储、港口堆场、钢铁加工厂区、大型装备制造车间的重载物料转运场景，区别于普通轻载叉车，其设计核心围绕大吨位载荷下的稳定性、作业效率与操作安全性展开，可完成重型钢卷、大型铸件、集装箱货盘、重型设备部件的堆垛、装卸、短距离转运作业，适配厂区内硬化平整路面的固定作业路线，也可在露天堆场的硬质铺装场地完成常规装卸任务。

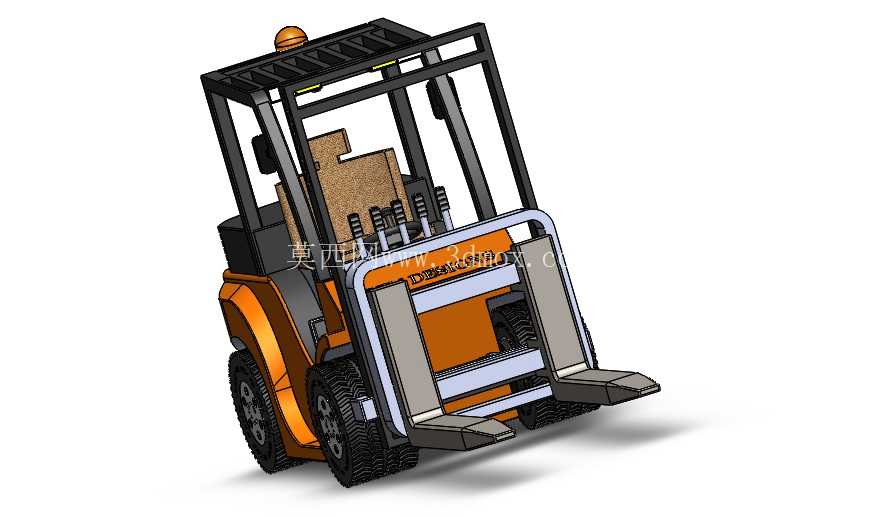

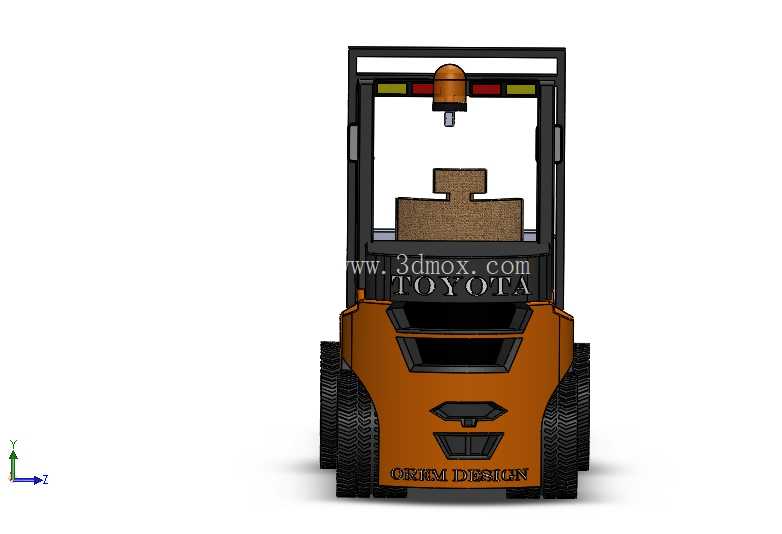

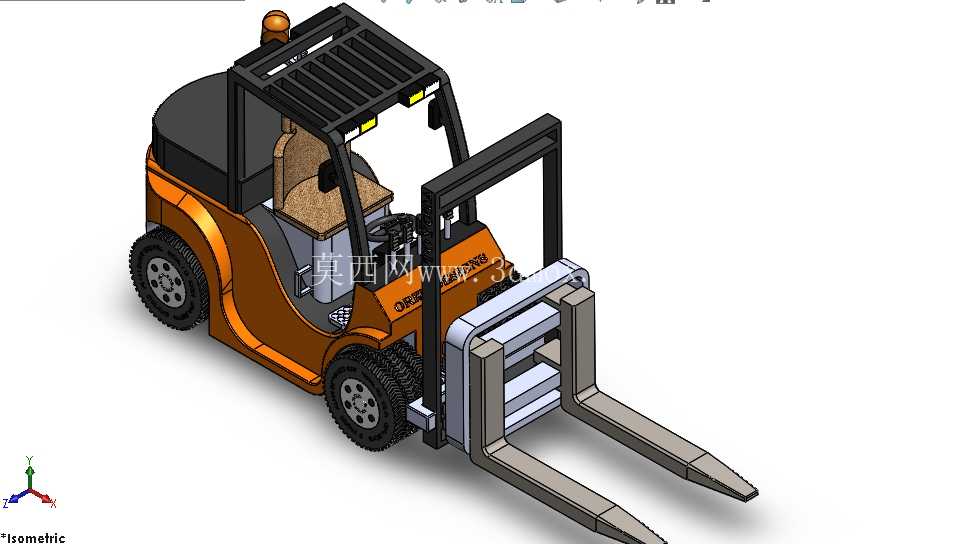

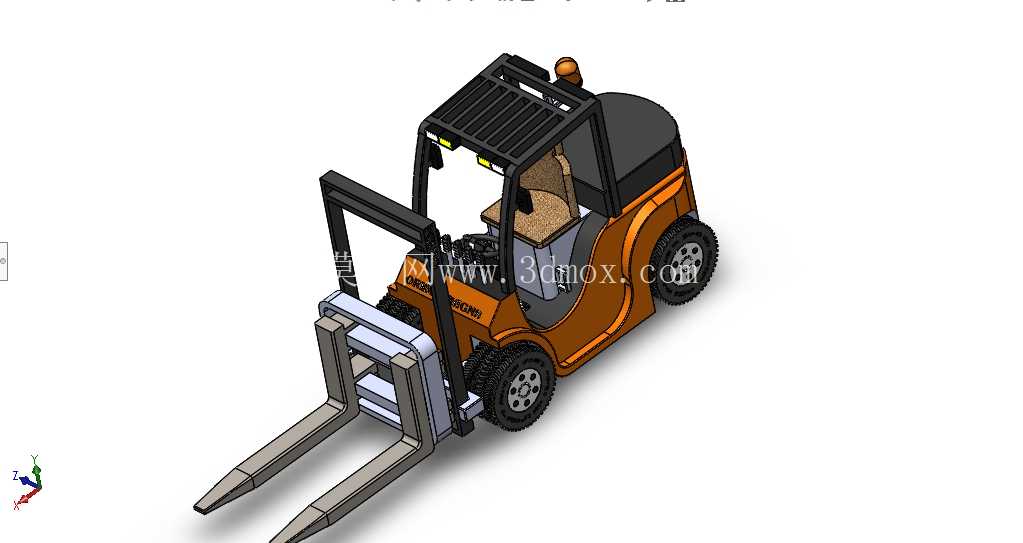

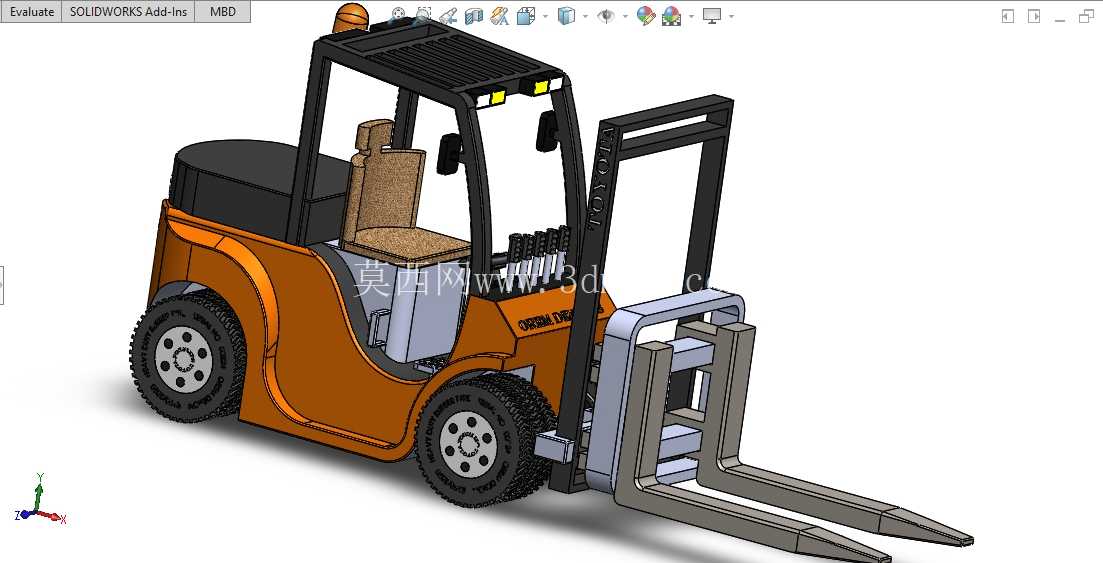

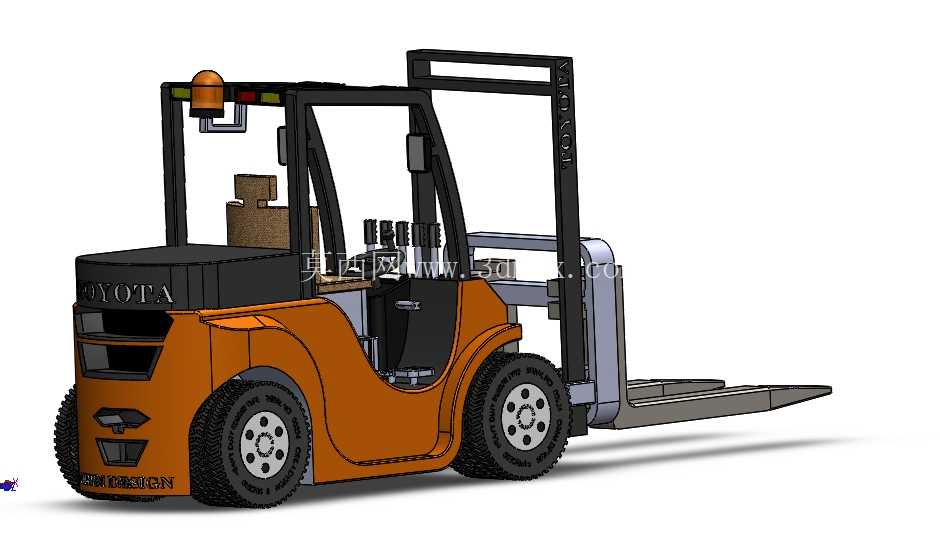

从整体结构布局来看，该叉车采用传统内燃平衡重式布局，车体后部设置大质量平衡重块，用于抵消额定载荷下门架前端的倾覆力矩，保证满载堆垛、满载行驶状态下的纵向稳定性，避免作业过程中发生前倾翻风险。车体前部的门架系统采用两级宽视野门架设计，门架立柱采用高强度型钢焊接成型，货叉架配备侧移功能，可在不移动整车的情况下微调货叉横向位置，降低对位操作难度，尤其适配重型货载的精准对位需求，减少反复挪车的操作频次，提升狭窄作业区域的操作灵活性。货叉采用高强度合金钢锻造而成，叉体截面根据35吨额定载荷做了加厚加宽处理，叉根与货叉架的连接部位采用加强型挂装结构，可承受满载状态下的冲击载荷，适配重型物料装卸时的瞬时冲击工况。

动力舱布置在车体中部靠后位置，覆盖件采用弧形冲压钣金结构，既保证内部动力总成的检修空间，也能优化车体侧面的通过性，避免狭窄通道内剐蹭周边设施。驾驶舱采用高位敞篷带防护顶架的设计，防护顶架采用型钢焊接成框架结构，可防止高空坠物对驾驶人员造成伤害，驾驶座椅采用减震悬浮式设计，适配厂区内不平整路面的行驶减震需求，降低长时间作业的驾驶疲劳感。操作区域的操纵杆按照人机工程学布局布置在座椅右侧，方向盘角度可根据驾驶人员操作习惯做小幅调整，仪表台集成了载荷显示、油温油压显示、故障预警等功能模块，方便驾驶人员实时掌握车辆运行状态。

行走系统采用大直径深花纹工业轮胎，前轮为双轮并排布置，可分散重载状态下的地面压强，避免对厂区硬化路面造成过度压损，后轮为转向轮，转向角度经过优化设计，保证整车在重载状态下的转弯半径控制在合理范围，适配常规厂区通道的转弯需求。制动系统采用行车制动与驻车制动独立的双回路设计，行车制动为液压助力鼓式制动，可保证满载行驶状态下的制动距离符合工业车辆安全规范，驻车制动为机械锁止式，可在坡道停车时提供足够的锁止力矩，避免溜车风险。液压系统采用齿轮泵供油，多路阀控制门架的起升、倾斜、侧移动作，液压管路沿门架立柱内侧布置，避免作业过程中被货物剐蹭损坏，液压油箱设置在车体侧面，带有液位显示与油温冷却装置，可保证长时间连续作业时液压系统温度处于合理区间，避免高温导致的液压元件密封老化、系统效率下降问题。

从安装边界与尺寸适配角度来看，该叉车的整车宽度控制在2.4米以内，最小离地间隙大于200毫米，可适配厂区内常规的减速带、轨道交叉口等路面凸起障碍，门架缩回状态下的整车高度低于3.2米，可通过常规厂区厂房大门、限高区域，门架最大起升高度可根据作业需求配置为3米至6米区间，满足不同高度的堆垛作业需求。在设计过程中，所有结构件的受力点都经过载荷工况校核，平衡重块的重量与位置经过反复匹配，保证在35吨额定载荷、最大起升高度状态下，整车的纵向稳定系数满足工业车辆安全标准要求，同时车体前部的倾斜油缸可带动门架实现前倾6度、后倾12度的角度调节，前倾方便货叉取放货物，后倾可保证行驶过程中货物靠紧货叉架，避免货物滑落。

细节设计上，车体顶部设置了警示灯与作业照明灯，可在光线不足的车间内部、夜间堆场作业时提供足够的照明范围，同时提醒周边作业人员注意避让；车体两侧设置了上下车扶手与防滑脚踏板，方便驾驶人员上下车辆，脚踏板表面采用防滑花纹板制作，避免雨天、油污状态下上下车滑倒；座椅后方设置了小型储物空间，可放置作业记录工具、个人防护用品等小件物品；车体前部的货叉架上设置了载荷标识，明确标注额定载荷与载荷中心距，提醒驾驶人员按照载荷曲线规范作业，避免超载引发安全事故。整车的覆盖件采用分块式设计，动力舱侧面的护板可快速拆卸，方便日常维护时对发动机、液压泵、管路等部件的检修保养，降低后期维护的操作难度。
