汽车四合一排气歧管结构设计

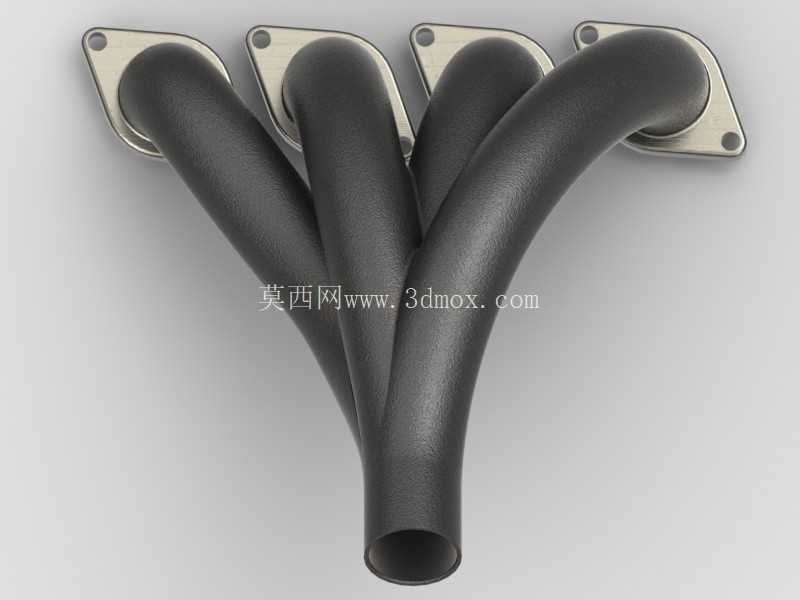

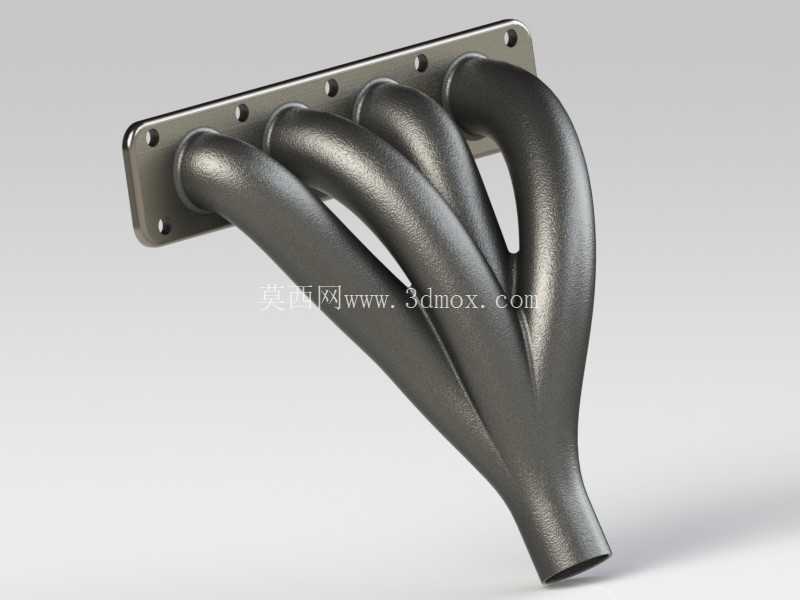

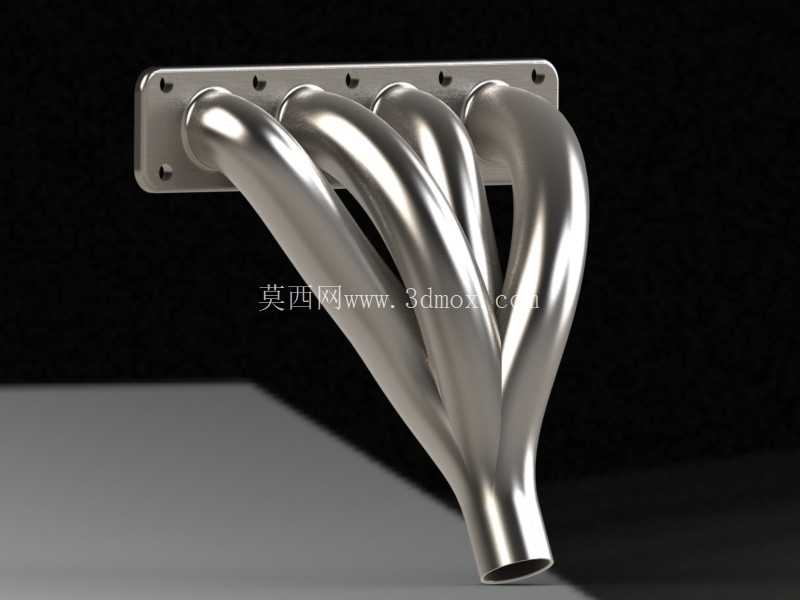

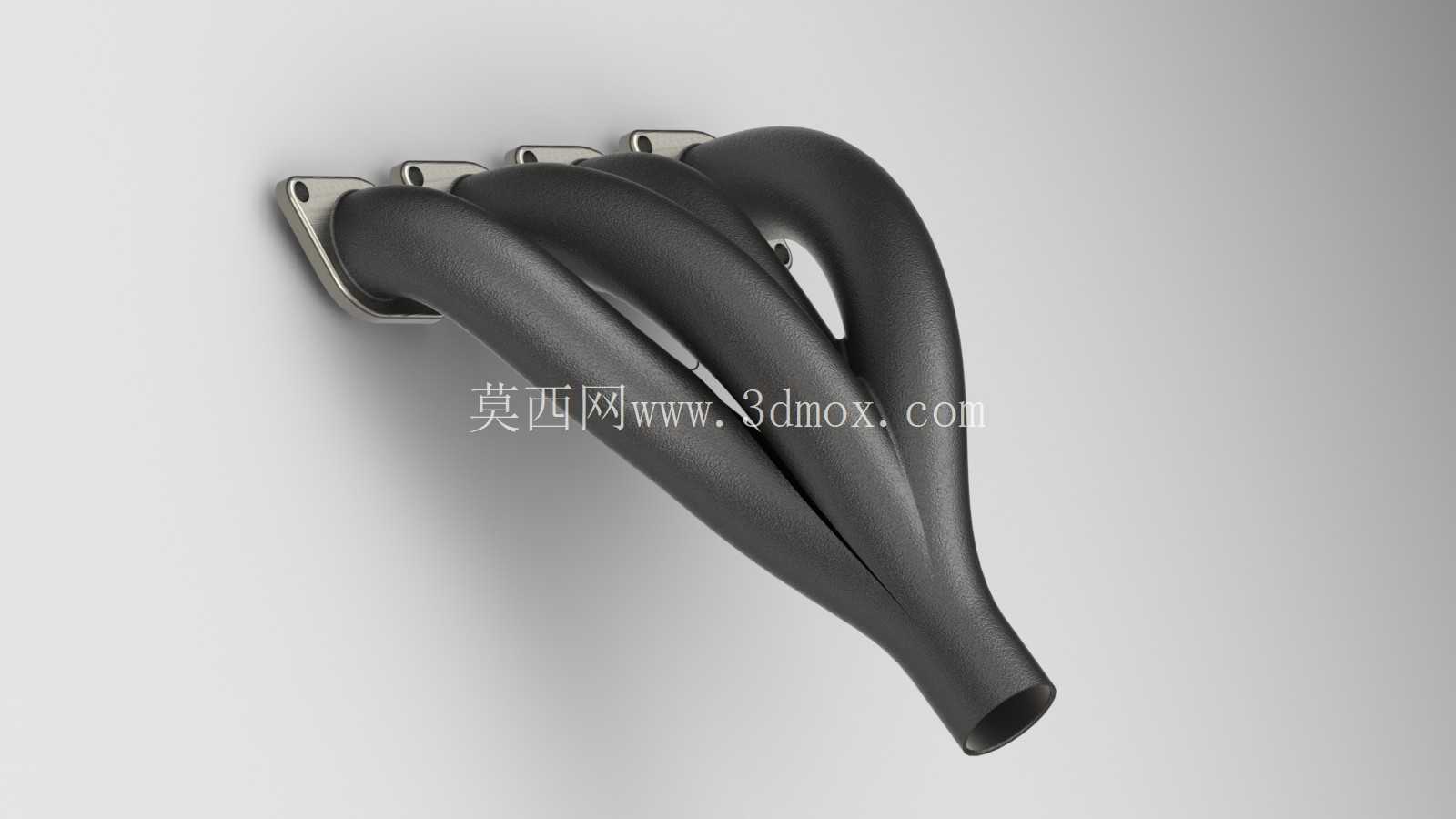

排气歧管作为内燃机排气系统的首段核心构件，直接承接气缸盖排气口排出的高温废气，其结构设计直接影响发动机的排气效率、各缸排气干涉程度以及周边热管理表现，在乘用车、商用车以及小型通用动力机械的动力总成布局中都占据关键位置。这款四合一汇聚式排气歧管，采用四支独立弯管逐步汇合成单一出口的结构，对应直列四缸发动机的排气端口布局，每支弯管的入口端都设计有带安装孔的法兰面，法兰面与缸盖排气侧的密封平面完全贴合，安装孔位匹配缸盖侧的螺栓排布，装配时可通过耐高温密封垫实现端面密封，避免高温废气泄漏引发的周边部件热损伤。

从管路走向设计来看，四根支管的弯曲弧度经过反复校核，既保证各支管长度尽可能趋近一致，减少不同气缸之间的排气脉冲干涉，让各缸排气背压保持均衡，避免出现某一缸排气阻力过大导致的充气效率下降问题；同时弯管的曲率半径经过优化，没有出现过小的弯折死角，减少废气在管路内部的流动阻力，降低排气过程中的压力损失，对于提升发动机高转速区间的动力输出表现有明显帮助。支管的壁厚设计兼顾了结构强度与轻量化需求，采用铝合金材质打造的管体，相比传统铸铁排气歧管重量降低40%以上，同时铝合金的导热性能更优，能够更快将废气携带的热量传导散发，降低排气系统对发动机舱内周边部件的热辐射影响。

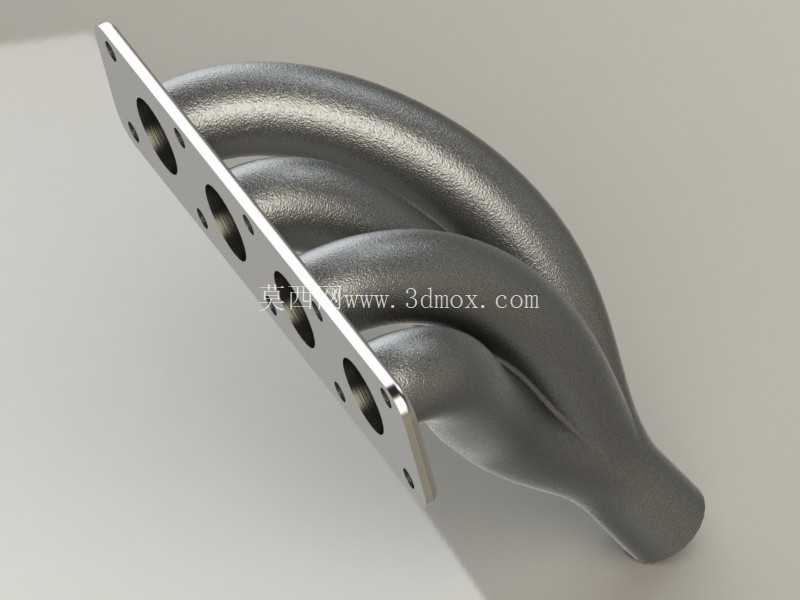

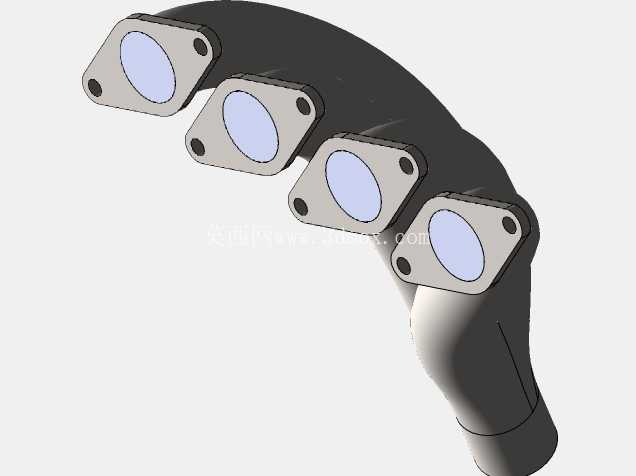

在安装边界的设计上，入口端的四个法兰面处于同一安装平面，法兰边缘的定位孔公差控制在±0.1mm范围内，能够保证与缸盖排气侧的精准对位，避免装配时出现密封垫压合不严的问题；出口端的圆形管口尺寸匹配下游三元催化器或者涡轮增压器的入口接口，管口端面的平面度满足密封要求，可通过卡箍或者法兰连接的方式与下游排气部件固定。整个歧管的外部轮廓在设计时充分考虑了发动机舱的布局空间，管路的外凸部分避开了发动机悬置、线束、冷却管路等周边部件，最小安全间隙满足热态下的膨胀余量要求，不会在车辆运行过程中出现部件干涉磨损的问题。

从实际使用场景来看，这类排气歧管多用于小排量自然吸气或者低增压的乘用车动力总成，在发动机运行过程中，各气缸排出的800-900℃高温废气分别进入对应的支管，在管路内部逐步汇聚后从单一出口排出，均衡的管路长度设计可以让排气脉冲形成有序的抽吸效应，帮助气缸在排气行程更彻底地排出废气，同时提升进气行程的新鲜充量填充效率，间接优化发动机的燃烧效率，降低燃油消耗与尾气污染物排放。管体表面的哑光处理层具备一定的耐高温抗氧化能力，能够长期承受高温废气的冲刷，减少管体内部的氧化起皮问题，延长部件的使用寿命。

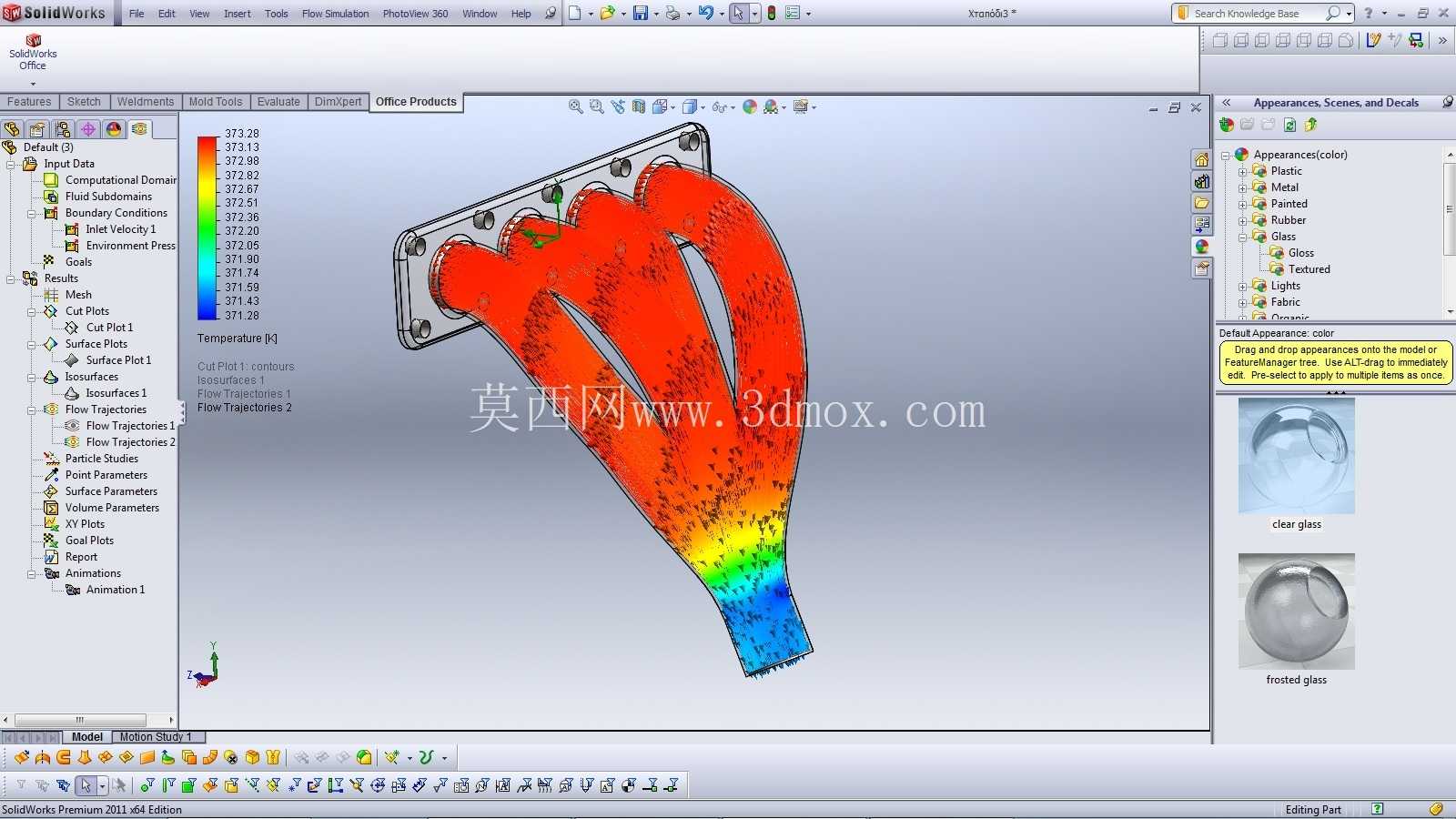

在建模过程中，每一段弯管的曲面都采用G2连续过渡，避免管路内壁出现台阶或者突兀的曲率变化，减少废气流动过程中的湍流产生，降低排气噪音；法兰与管体的连接位置采用圆角过渡，减少应力集中问题，避免在长期冷热交变的工作环境下出现连接位置开裂的故障。安装法兰的厚度经过强度校核，在螺栓拧紧力矩达到工艺要求的情况下，法兰不会出现翘曲变形，保证长期使用后的密封可靠性。整个歧管的重量分布经过优化，安装后对缸盖排气侧的附加载荷控制在合理范围内，不会因为长期振动导致缸盖连接螺栓出现疲劳松动的问题。
