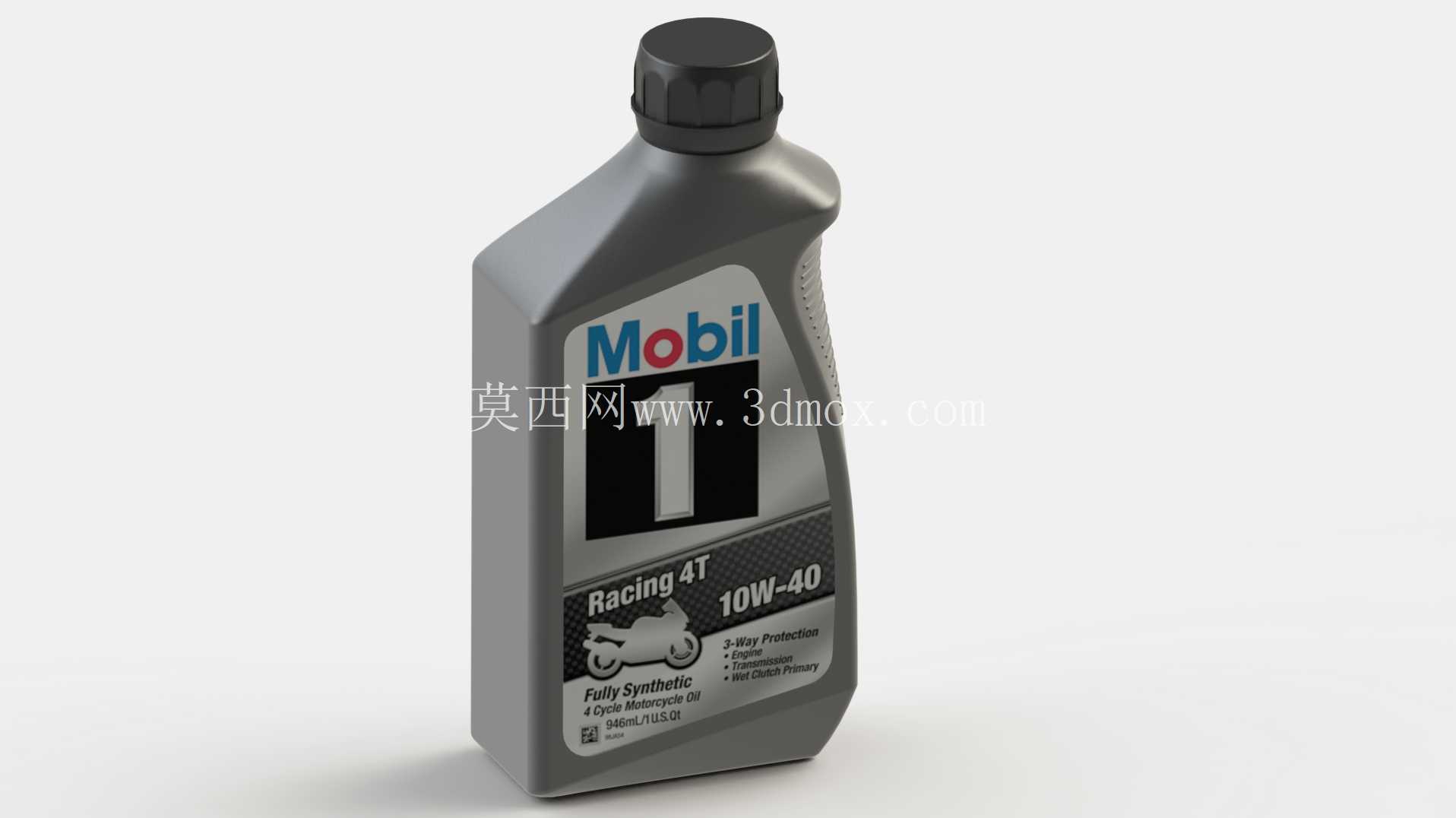

美孚10W-40摩托车机油包装瓶结构设计

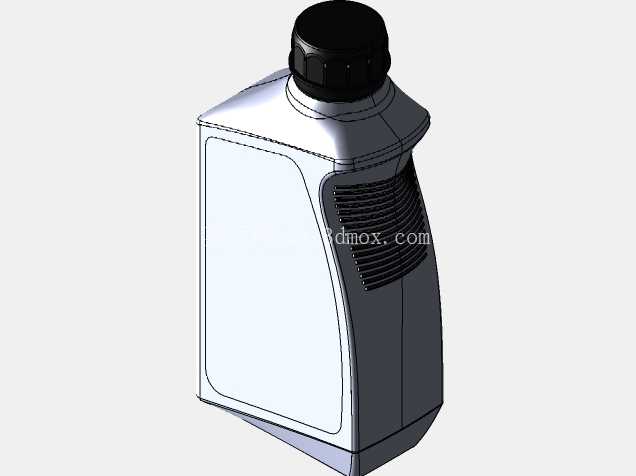

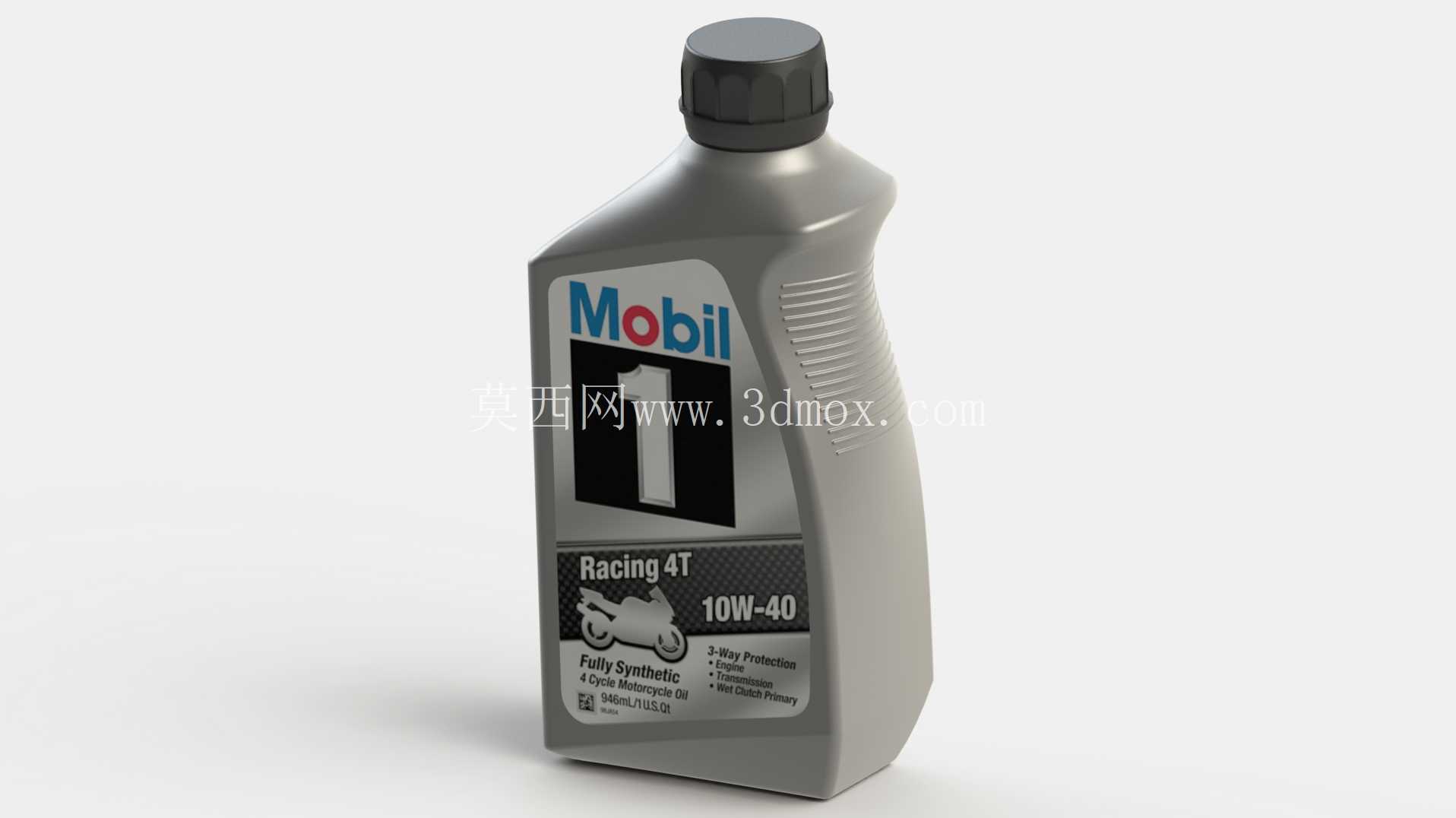

　　这款机油包装瓶的三维结构设计，核心围绕摩托车维修保养场景的实际使用需求展开，日常在摩托维修门店、个人车库的油品存放、加注作业中，包装瓶的握持手感、倾倒流畅度、剩余油量可视性都是影响使用体验的关键因素，建模过程中优先对这些实际使用痛点做了结构层面的适配。瓶身主体采用带侧边防滑纹理的异形截面设计，区别于普通方正油瓶的结构，握持区域的内凹弧度贴合成年男性手掌自然弯曲的形态，侧边的横向防滑筋条深度控制在1.2mm，既保证戴劳保手套操作时不会打滑，又不会因为筋条过深导致注塑生产时出现脱模困难、局部壁厚不均的问题。

　　瓶口采用标准的28mm螺旋密封接口，配套的防盗瓶盖内部设计了密封塞与瓶口内沿过盈配合，拧紧后可承受0.15MPa的内部压力，避免高温存放或者运输颠簸时出现机油渗漏，瓶盖外侧的竖向防滑齿间距3mm，即使手上沾有机油也能轻松施力拧开，不需要借助额外工具。瓶身正面的标签区域预留了0.3mm的内凹平面，标签粘贴后不会因为瓶身弧度出现翘边、脱落的问题，标签区域的尺寸刚好适配标准的摩托机油产品标签，不需要额外裁切调整。

　　瓶身的容量标定为1L，整体高度245mm，瓶身最大宽度82mm，厚度60mm，这个尺寸刚好可以放入摩托车侧边箱的储物格内，也能适配常见的机油货架层间距，堆叠存放时瓶底的定位凹槽可以和下方瓶盖的凸起契合，整箱堆叠12层不会出现滑落偏移。倾倒口的位置做了偏心设计，加注时机油可以顺着导流槽平稳流出，不会出现沿瓶身外壁流淌的问题，导流槽末端做了收窄处理，断油干脆，加注完成后不会有残油滴落在发动机外壳或者地面上。瓶身的壁厚整体控制在1.8mm，握持区域局部加厚到2.2mm，避免拿取时用力过度导致瓶身变形溢油，底部的加厚支撑圈厚度3mm，放置在不平整的地面上也能保持稳定，不会轻易倾倒。

　　建模过程中对瓶身的拔模角度做了统一调整，所有外表面拔模角度不小于1.5度，内部加强筋的拔模角度不小于1度，完全适配吹塑成型的生产工艺要求，不需要后续做结构修改就能直接开模生产。瓶身侧面预留了透明液位观察条的位置，观察条采用和瓶身一体成型的透明PP材质，不需要额外装配，液位刻度从100ml到1000ml每100ml做一个标识，用户可以直观看到剩余油量，方便安排保养周期。考虑到摩托使用场景中经常会有颠簸、倾斜的情况，瓶身内部在靠近瓶口的位置设计了防浪涌挡片，车辆行驶过程中瓶内机油晃动不会直接冲击瓶盖密封位置，大幅降低了渗漏的概率。整个模型的结构完全按照实际量产的包装瓶参数搭建，没有做夸张的艺术化修改，所有的圆角、过渡面都符合注塑吹塑的工艺要求，既可以作为包装设计的结构参考，也可以用于维修场景的三维可视化演示、油品陈列的虚拟场景搭建，对于刚接触包装结构建模的设计者来说，也能通过这个模型理解民用塑料容器设计中，使用需求、工艺限制、尺寸边界三者的平衡逻辑，避免出现只追求外观效果而忽略实际生产、使用可行性的问题。
